5 INTERVENTIONS D'ENTRETIEN
ET REMPLACEMENT DE PIÈCES

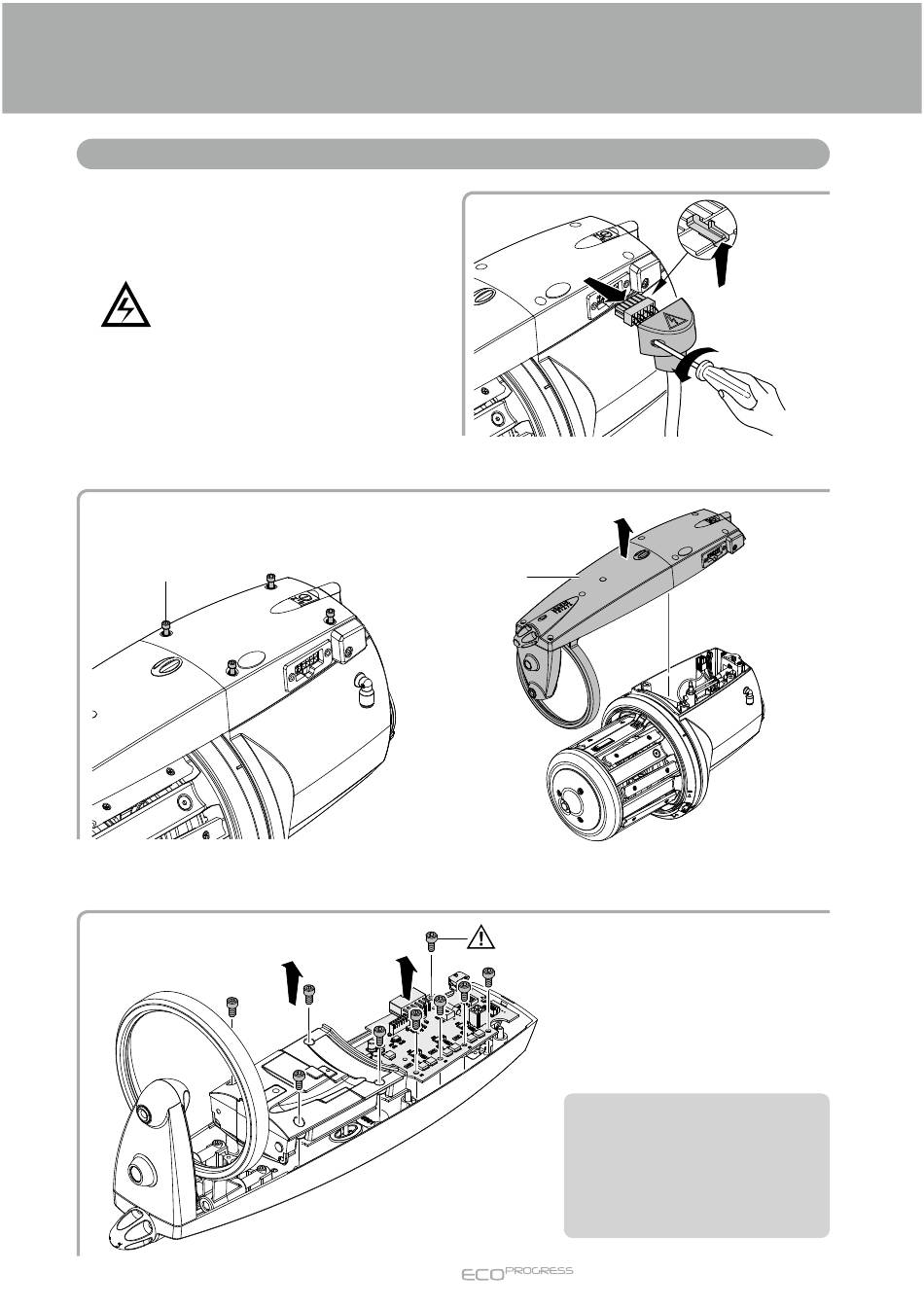

5.2 REMPLACEMENT DE LA FICHE ÉLECTRONIQUE DE COMMANDE
Pour remplacer la fiche électronique de commande,
procéder comme suit :
1) Éteindre le délivreur de trame en amenant l'interrup-
teur 0 – I dans la position 0.
2) Débrancher le délivreur de l'interrupteur principal
de la machine à tisser.
3) Retirer le connecteur du câble d'alimentation du
carter en dévissant les 2 vis de fixation.
4) Dévisser les 4 vis (1), soulever et retirer le carter (2), en le décrochant des câbles et des tubes provenant du corps.
1
5) Dévisser les 9 vis de fixation et retirer la fiche. Positionner la nouvelle fiche dans l'emplacement et la fixer à l'aide
des vis correspondantes.
2
1
33
3
2
M4 x 6
REMARQUE: après le remplacement
de la carte, il est nécessaire d'effectuer
la procédure décrite dans le chapitre
suivant, pour calibrer le moteur et les
photocellules et pour régler la position
de la céramique du volant pour l'enfi-
lage pneumatique.
