1.
Ne changez de vitesse que lorsque vous pédalez (en avant), ne changez pas de
vitesse à l'arrêt.
2.
N'exercez pas une pression forte et agressive sur les pédales lorsque vous
changez de vitesse.
3.
Ne jamais rétropédaler en changeant de vitesse.
4.
Ne forcez jamais sur les leviers de changement de vitesse.
Réglage du dérailleur arrière:
Il y a deux vis de réglage de limite sur le dérailleur arrière - High/"H" et
Low "L". En regardant de l'arrière du vélo vers l'avant, les réglages de limite
centrent la chaîne sur les pignons arrière haut/grand et bas/petit, ce qui
empêche la chaîne de dépasser le grand pignon et d'entrer dans la roue/
gauche (la vis de réglage "H" ou haut) ou dans le cadre/droit (la vis de réglage
"L" ou bas).
Tout d'abord, la tension du câble du dérailleur doit être correcte :
Positionnez la ou les manettes de façon à ce que la chaîne se trouve sur le plus
petit pignon arrière et le plus grand pignon avant - vérifiez le mou du câble au
point "B" (voir Fig. 19). S'il y a du jeu, desserrez l'écrou ou le boulon hexagonal du
câble, tirez sur le câble à l'aide d'une pince et resserrez l'écrou/boulon du câble
tout en tirant sur le câble (couple de serrage : 5-7N.m ou 4-5 lbs.).

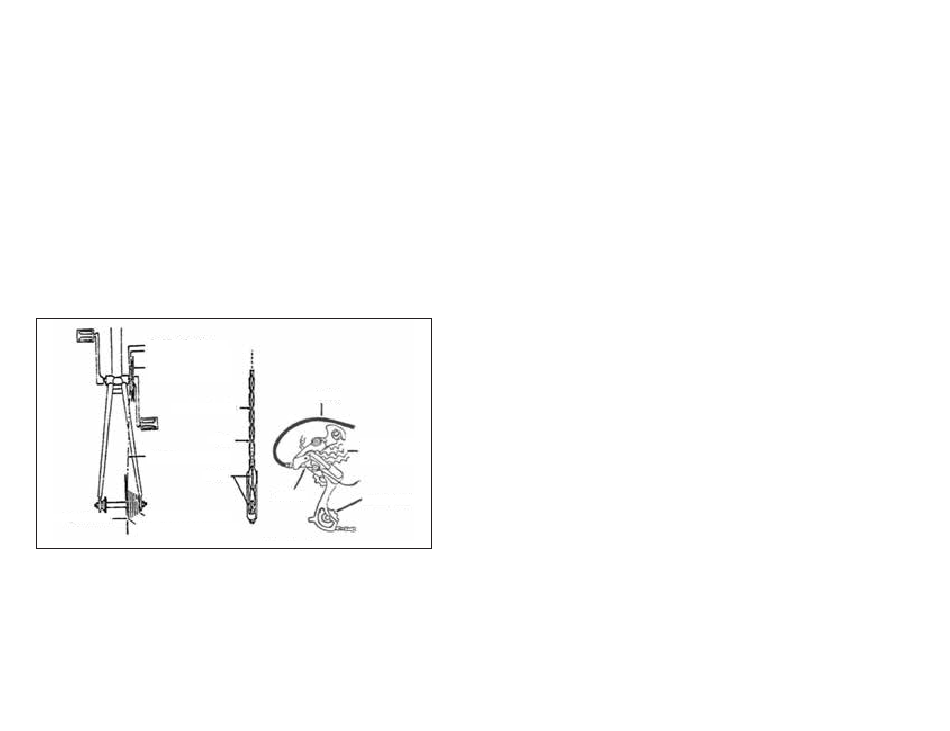

Small Front Sprocket
Large Front Sprocket
(Front Derailleur)
Chain Guard
Largest Sprocket
Chain Line
Smallest Rear Sprocket
Spoke Protector
Largest Rear Sprocket
(Rear Derailleur)
Réglage de la limite supérieure/grand pignon ("H")
Tournez la vis de réglage de la "limite haute" marquée "H" sur le dérailleur arrière
de manière à ce que, toujours en regardant de l'arrière, la poulie de guidage
supérieure se trouve sous le plan vertical du centre du pignon supérieur/grand.
Réglage de la limite basse/petite du pignon arrière ("L")
Tournez la vis de réglage de la "limite inférieure" marquée "L" sur le dérailleur
arrière de manière à ce que, toujours en regardant de l'arrière, la poulie de
guidage supérieure se trouve sous le plan vertical du centre du petit pignon.
15
Cable
Chain
Sprocket Cluster
Pulleys
Point "B"
Tension Roller
Fig. 19
1.
Actionnez le levier de vitesses pour faire passer la chaîne de la vitesse
supérieure à la deuxième vitesse.
•
Si la chaîne ne passe pas en 2ème vitesse, tournez le barillet de réglage du
câble sur le dérailleur arrière pour augmenter la tension (dans le sens inverse
des aiguilles d'une montre).
•
Si la chaîne passe la 2ème vitesse, diminuez la tension (dans le sens des
aiguilles d'une montre)
2.
Ensuite, avec la chaîne sur la 2ème vitesse, augmentez la tension du câble
intérieur tout en tournant la manivelle vers l'avant. Arrêtez de tourner le
barillet de réglage du câble juste avant que la chaîne ne fasse du bruit contre
la 3e vitesse. Le réglage est ainsi terminé. Assurez-vous que la transmission
est propre. Nous suggérons des lubrifiants "secs" pour la plupart des
applications.
Étape 8 : Vérifiez avant de rouler
Assurez-vous que les roues sont bien serrées et sécurisées. Serrez fermement
les écrous des moyeux avant et arrière. (Couple de serrage : environ 30N.m pour
la roue avant, environ 25 à 30 Nm. pour la roue arrière).Pour les moyeux/axes à
fixation rapide (QR), assurez-vous que les leviers QR sont en position verrouillée/
fermée. Avant de rouler, soulevez l'avant de la bicyclette de manière à ce que la
roue avant ne touche pas le sol, faites-la rebondir légèrement sur le sol et donnez
quelques coups vers le bas au sommet du pneu. La roue ne doit pas vaciller ou se
détacher et il ne doit pas y avoir de cliquetis. Faites de même pour la roue arrière.
Section ll -
Composants électriques Fonctionnement, entretien et sécurité
Le e-bike(vélo électrique) présenté dans ce manuel est doté d'un système
d'assistance à la marche. Ce système d'assistance électrique aidera le cycliste à
marcher sur le vélo en cas de crevaison ou autre cas où le cycliste doit marcher
sur le vélo.
Contentu:
•
Consignes de sécurité importantes
•
Fonctionnement
•
Installation et utilisation de la batterie
•
Affichage et fonctions
•
Utilisation et entretien de la batterie
•
Utilisation et entretien du chargeur de batterie
•
Utilisation et entretien du moteur électrique du moyeu
•
Entretien du contrôleur
•
Entretien de la commande de mise hors tension du levier de frein
•
Entretien de l'accélérateur
•
Dépannage simple
•
Fiche de spécification technique principale
•
Main Technical Specification Sheet
