BML SF2-I2 _ _ -GZZZ - ZZZ5-...
Système d'Encodeur Magnétique Incrémental
3
Structure et fonction (suite)
3.2

Structure

Type de raccordement : ...-KA/KD/KF_ _
LED
Voir chapitre 7.1.6 page 22
1)

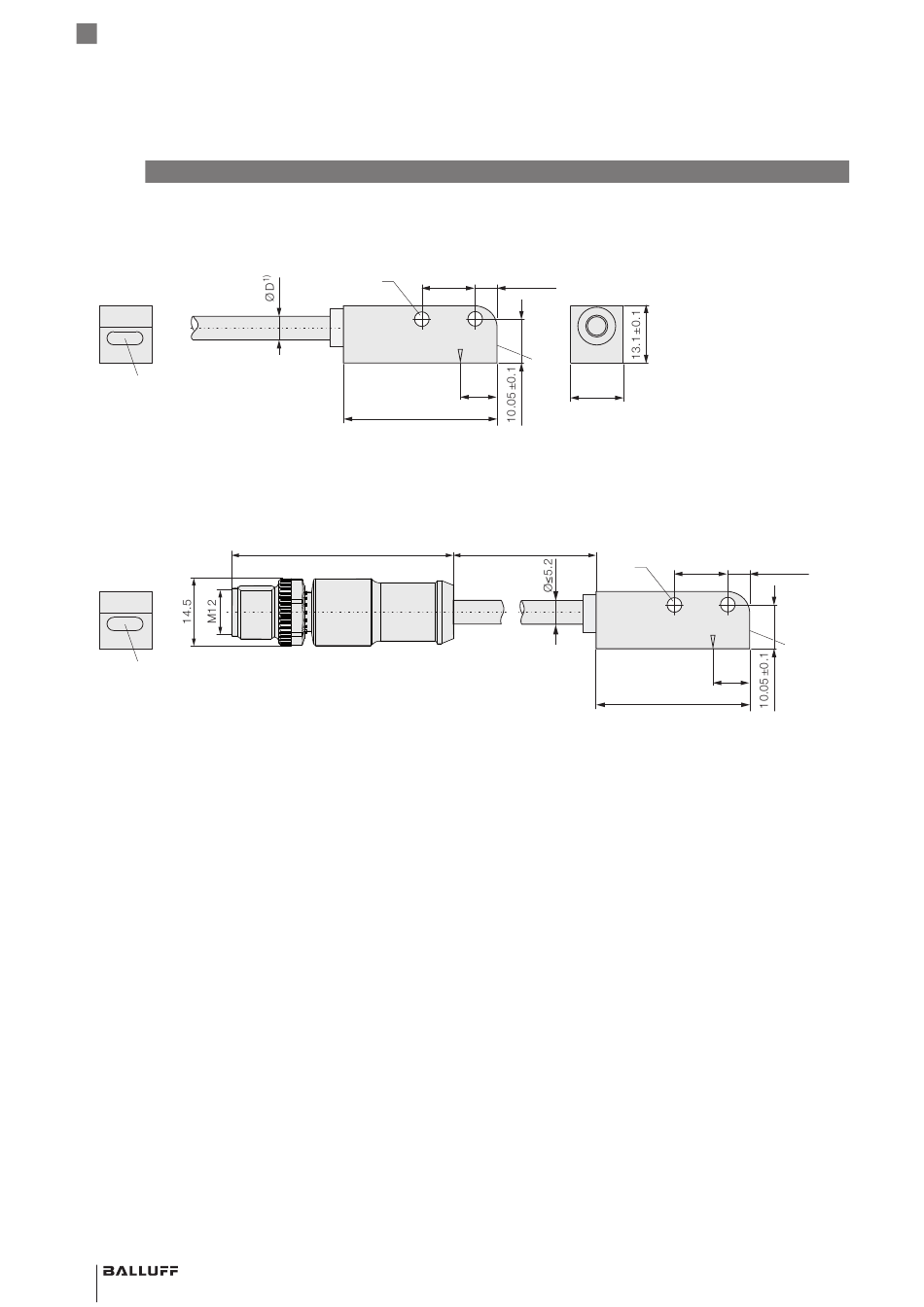

Fig. 3-2 : BML S1F_-...-KA/KD/KF_ _, structure
Type de raccordement : ...-KA_ _-S284
LED
Fig. 3-3 : BML S1F_-...-KA_ _-S284, structure
3.3

LED Erreur

La tête de capteur est équipée d'une LED bicolore, qui
affiche si la tête de capteur se trouve dans la zone de
fonctionnement (voir chapitre 5.2 page 19).
8 français
2×M4 12 ±0.05
8.25
35 –0.05
~49
5 ±0.05
LED
12 –0.05
2×M4 12 ±0.05
35 –0.05
5 ±0.05
LED
8.25
