BML SF2-I2 _ _ -GZZZ - ZZZ5-...
Système d'Encodeur Magnétique Incrémental
8
Accessoires (suite)
8.2

Connecteurs

Des câbles de raccordement adaptés, avec connecteur et
extrémités de câble coupées, sont disponibles pour le
raccordement des variantes de tête de capteur
BML SF2-...-KA_ _-S284 (câble avec connecteur).
Matériau du câble
Rayon de courbure du câble
Pose fixe
Pose flexible

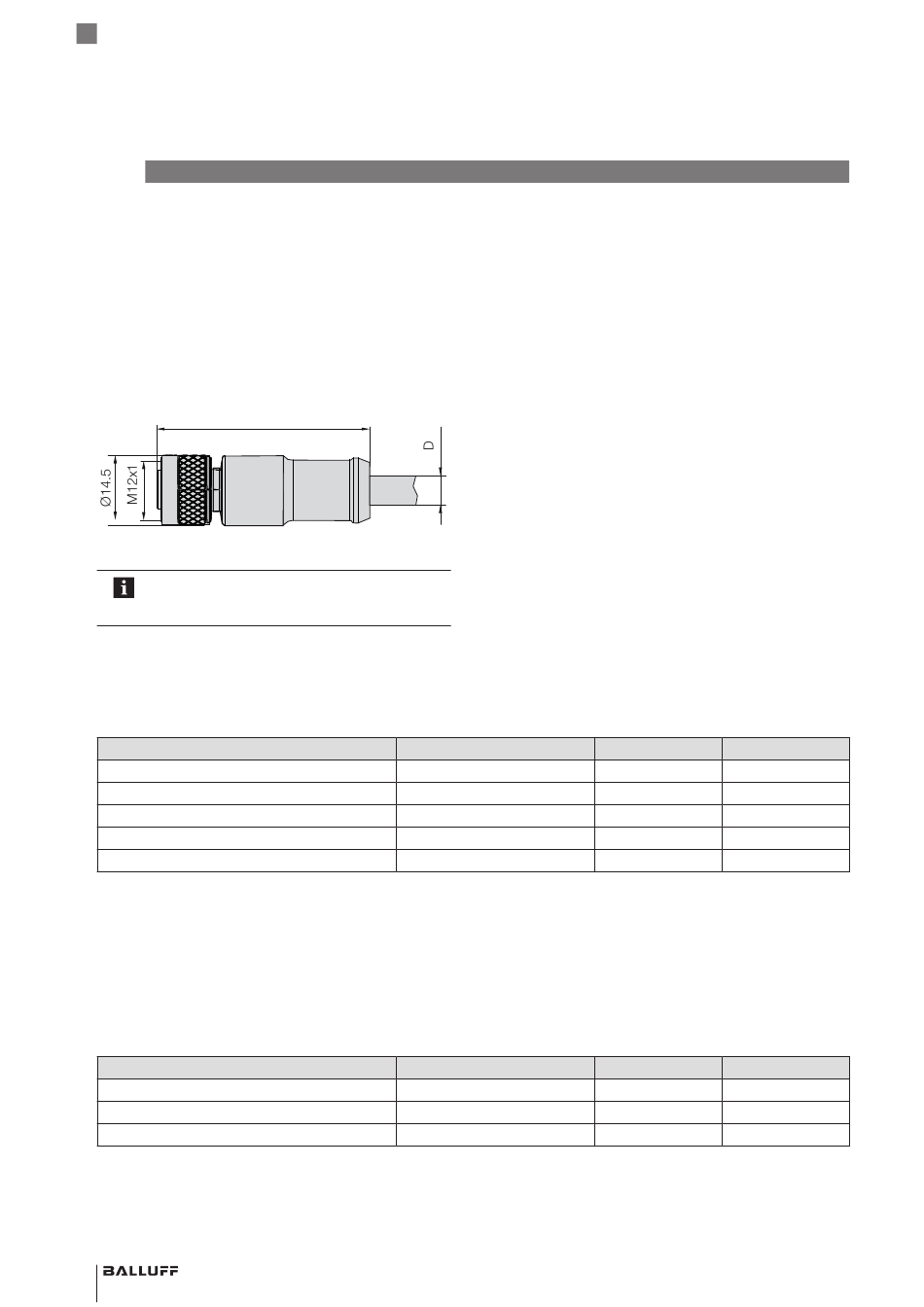

Fig. 8-1 :
Connecteur M12, 12 pôles
Voir Tab. 4-7 page 17, l'affectation des
broches et la couleur des fils correspondent aux
colonnes -S284 ou câbles KA.
BCC ...-PS0C08-...
Diamètre de câble D
Cycles de pliage
Référence article
BCC M41C-0000-1A-169-PS0C08-020-C009
BCC M41C-0000-1A-169-PS0C08-050-C009
BCC M41C-0000-1A-169-PS0C08-100-C009
BCC M41C-0000-1A-169-PS0C08-150-C009
BCC M41C-0000-1A-169-PS0C08-200-C009
Résistance totale (distance aller-retour du conducteur) : chaque
1)
conducteur du câble a une résistance de 0,2 ohm/m. Lors du calcul de la
chute de tension, les distances aller-retour doivent être prises en compte ;
autrement dit, la résistance s'élève à 0,4 ohm/m.
Tab. 8-2 : Connecteur (BCC ...-PS0C08-...)
BCC ...-PS0C25-...
Diamètre de câble D
Cycles de pliage
Référence article
BCC M41C-0000-1A-169-PS0C25-050-C009
BCC M41C-0000-1A-169-PS0C25-100-C009
BCC M41C-0000-1A-169-PS0C25-200-C009
1)
Résistance totale (distance aller-retour du conducteur) : chaque
conducteur du câble a une résistance de 0,08 ohm/m. Lors du calcul de
la chute de tension, les distances aller-retour doivent être prises en
compte ; autrement dit, la résistance s'élève à 0,16 ohm/m.
Tab. 8-3 : Connecteur (BCC ...-PS0C25-...)
24
français
PUR
≥ 7,5 × diamètre de câble
≥ 15 × diamètre de câble
~44
4,9 +0,3 mm
≥100 000
Symbolisation commerciale
7 ±0,2 mm
≥ 10 millions
Symbolisation commerciale
Section de câble
Homologation UL
Longueur
BCC09MW
BCC09MY
BCC09MZ
BCC09N0
BCC09N1
Section de câble
Homologation UL
Longueur
BCC0JCN
BCC0JCP
BCC0JCR
0,08 mm
2
Non
Résistance
2 m
0,8 ohm
5 m
2 ohms
10 m
4 ohms
15 m
6 ohms
20 m
8 ohms
0,25 mm
2
Oui
Résistance
5 m
0,8 ohm
10 m
1,5 ohm
20 m
3,1 ohms
1)
1)
