VertiTex
���

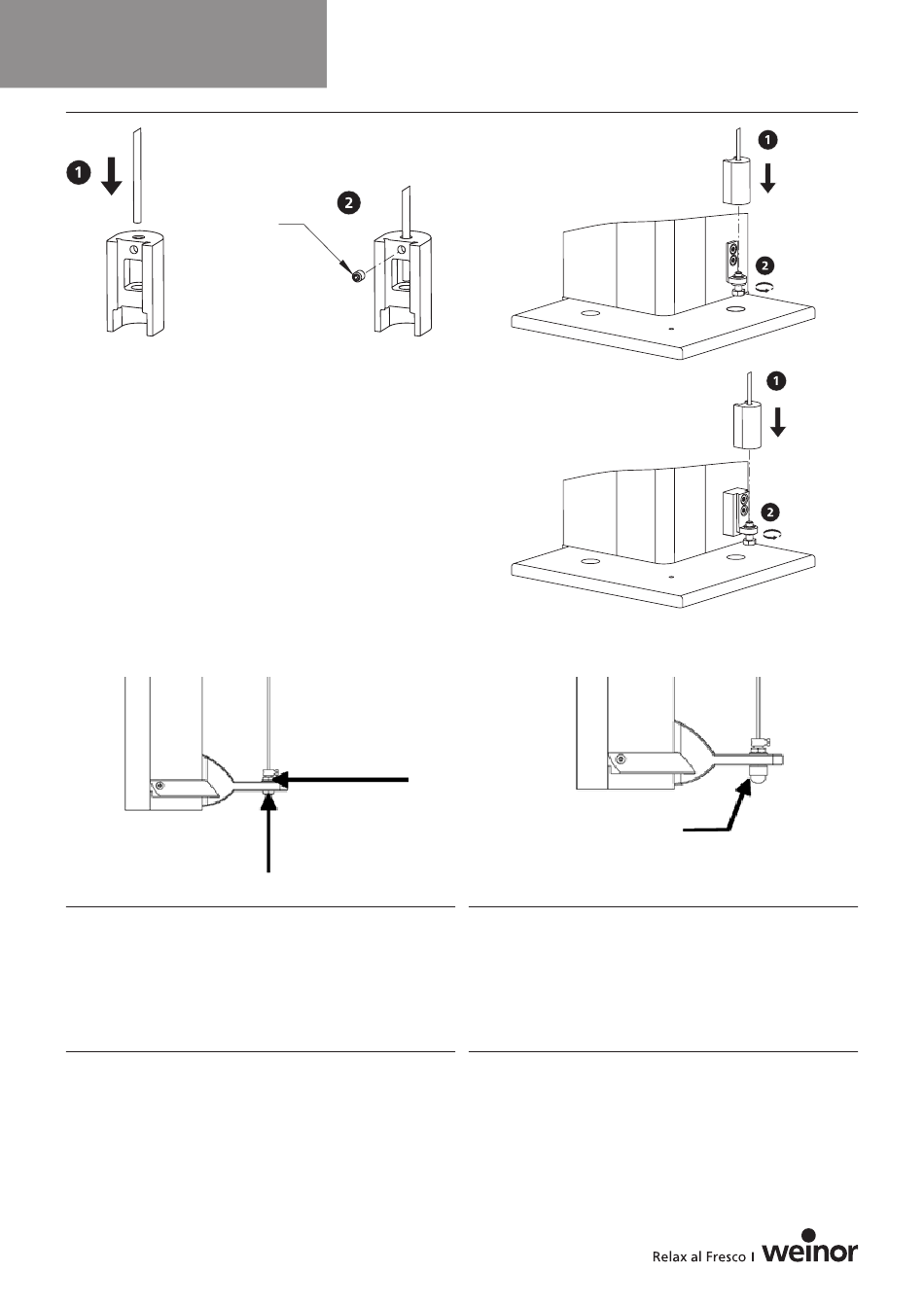

Pict 5.6
Tighten the nut
Resserrer l'écrou
Pict 5.7
���
5.6

Attaching the VertiTex WeiTop wire (115 post)

• Preload the wire downwards.
• Straighten out the wire. Insert into the wire holder cap and
screw on tight using M4 grub screw.
• Push the wire holder cap onto the rope holder and screw using
the M6 hex socket head screw.
���
5.7 Attaching the elastic buffer to the bottom rail of the
VertiTex for Terrazza/Vivienda
• Determine and mark the position of the drill holes on the
bottom rail for the elastic buffer.
• Drill the holes using a 7.0 – 7.5 mm drill bit.
• Insert the elastic buffer into the drill hole.
M4x5
Lock in the nut
Bloquer l'écrou
Pict 5.6
Cover cap
Cache de protection
Pict 5.7
���
5.6 Fixation de câble pour VertiTex WeiTop (montant 115)
• Précontraindre le câble vers le bas.
• Mettre le câble en bonne position. Introduire le cache dans le
support de câble et le visser solidement avec une tige filetée M4.
• Déplacer le cache du support de câble sur le support de câble et
fixer avec la vis à tête hexagonale M6.
���
5.7 Fixation du butoir élastique à la barre de charge VertiTex
pour Terrazza/Vivienda
• Déterminer et marquer l'emplacement des trous sur la barre de
charge pour le butoir élastique.
• Percer les trous avec un foret de 7,0 - 7,5 mm.
• Insérer le butoir élastique dans les trous.
