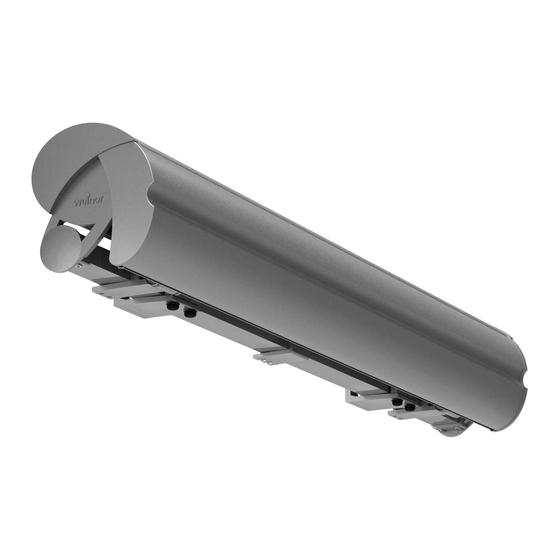

- Page 1 0800 328 6250 www.samsondoors.co.uk Semina Assembly instructions Notice de montage Important instructions for the specialist dealer. Informations importantes pour les revendeurs spécialisés. www.weinor.com 115713...
-
Page 2: Table Des Matières
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Contents Page Table des matières Page 1. List of tools 3 1. Liste d’outils 3 2. Exploded drawing 4 2. Vue éclatée 4 3. Safety and warning notes 6 3. -
Page 3: List Of Tools
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage List of tools Tool Size • Open-ended, ring or socket spanner SW 13 • fixing thrust support • fixing wall bracket • Box spanner (spark plug spanner) SW 17 •... -
Page 4: Exploded Drawing
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Exploded drawing Vue éclatée... - Page 5 0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage 1 Cover cap flat M8 1 Cache de protection plat M8 2 Cover cap SW19 2 Cache de protection SW19 3 Cover plug D10 mm 3 Bouchon de recouvrement D10 mm...
-
Page 6: Reading The Assembly And Operating Instructions
0800 328 6250 www.samsondoors.co.uk Montageanleitung Semina Notice de montage Safety notes Consignes de sécurité Safety notes must be found in the relevant parts of the text. They Les consignes de sécurité doivent se trouver sous forme de texte à... -
Page 7: Lifting With Ropes
• the manufacturer’s recommendations about the rawl- • les instructions de weinor sur les chevilles utilisées ont plugs to be used have been taken complied with. été respectées lors du montage. weinor GmbH & Co. KG weinor GmbH &... -
Page 8: Intended Use
Les modifications, comme l’ajout d’éléments ou les planned by weinor, may only be carried out with the transformations, qui ne sont pas prévues par weinor, ne written permission by weinor. -
Page 9: Fitting Brackets
• Déterminer la position des consoles. Utiliser uniquement le repère (see weinor bracket price list) (Pict. 4.1). de trou A ou B (cf. liste des prix weinor) (Pict 4.1). • Adjust brackets horizontally and vertically using mason’s line or • Aligner les consoles horizontalement et verticalement à l’aide de spirit level. -
Page 10: Fitting And Adjusting Ceiling Brackets
• Déterminer la position des consoles. Procéder au montage comme • Establish position of bracket. Attachment as for wall brackets pour les consoles murales (voir également la liste des prix weinor) (see also weinor bracket price list) (Pict. 4.5). (Pict 4.5). -
Page 11: Adjusting Pitch Angle
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Pict 4.7 Pict 4.8 Pict 5.1 Pict 5.2 Pict 5.3 Fitting with the mounting plate (Pict 4.7) Montage avec plaque de montage (Pict 4.7) • Visser le support pour chevron à la plaque de montage suivant la •... -
Page 12: Electric Connection
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Pict 6.1 Electric connection Branchement électrique Safety notes Consignes de sécurité The awning may only be connected when the details Le store peut être raccordé uniquement lorsque les marked on the awning and/or shown in the assembly données indiquées sur le store et/ou les données des... -
Page 13: Adjusting The Sliding Support
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Pict 8.1 Pict 8.2 Adjusting the sliding support Alignement du palier lisse • The sliding support is pre-mounted. • Le palier lisse est prémonté. • The sliding support strip or the centre seam must sit on the •... - Page 14 à l’ajustage si nécessaire : • open and closed position, • Position d’ouverture et de fermeture, • correct closure of the Semina and that the motor switches off • Fermeture correcte de Semina et arrêt du moteur, correctly, •...
-
Page 15: Réglage De La Projection Pour Les Stores Avec Entraînement Motorisé
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Pict 9.2 Pict 9.3 Pict 9.4 Pict 9.1 Set screw Vis de blocage Setting the drop profile on gear-operated awnings Réglage de la projection pour les stores avec entraînement motorisé... -
Page 16: Régler La Pièce D'inclinaison Avec La Tige Filetée
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Use the grub screw to adjust the tilting member Régler la pièce d’inclinaison avec la tige filetée If the unit does not close entirely, use the tilting member to set it to Si le système ne se ferme pas sur la largeur complète, il est possible... -
Page 17: Remise
0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage Handover Remise 11.1 Safety notes 11.1 Consignes de sécurité The manufacturers’ enclosed assembly and operating instructions Toutes les notices d’utilisation ainsi que les notices de montage et for the motor, switches and controls must be handed to the user de réglage du fabricant de moteurs, d’interrupteurs et de com-... - Page 18 0800 328 6250 www.samsondoors.co.uk Assembly instructions Semina Notice de montage 11.2 Suggested handover certificate Address of dealer Order No.: Customer’s address: Tel.: Tel.: Date: Handover Certificate The awning was assembled without visible faults in agreement with the seller and/or the technician*.
-
Page 19: 11.2 Modèle De Certificat De Remise
0800 328 6250 www.samsondoors.co.uk Montageanleitung Semina Notice de montage 11.2 Modèle de certificat de remise Adresse partenaire spécialisé N° de commande : Adresse du client : Tél. : Tél. : Date : Certificat de remise Le store a été monté sans défaut visible, après entente avec le vendeur et/ou l’installateur *. -
Page 20: Déclaration De Performance
0800 328 6250 www.samsondoors.co.uk Declaration of Performance Products: Topas, Semina, Type IK, Type N Types: Folding arm awnings weinor GmbH & Co. KG Designed for use in acc. with DIN EN 13561 “External blinds – Performance requirements including safety;... - Page 21 0800 328 6250 www.samsondoors.co.uk EC Declaration of Conformity Products: Topas, Semina, Type IK, Type N Types: Folding arm awnings weinor GmbH & Co. KG Purpose: outdoor sun protection Motor-driven models are in conformity with the provisions of Machine Directive 2006/42/EC...
-
Page 22: Généralités
Interested in learning more about weinor’s range of products? Vous voulez en savoir plus sur la gamme de produits weinor ? Then please contact your local specialist dealer who will be happy Adressez-vous à votre revendeur spécialisé. Il vous apportera ses to advise you on selecting the right sun protection system.
