Remplacement Des Pièces De Base Du Bloc D'alimentation
Remplacement D'élément Filtrant Mono-Étagé En Option
Ces instructions s'appliquent aux blocs d'alimentation où le filtre mono-étagé facultatif a été installé.
Le bloc d'alimentation s'éteint automatiquement lorsque l'élément filtrant est complètement colmaté.
L'élément filtrant peut être enlevé de son logement, être séché, et réutilisé. Laisser l'élément sécher
pendant 24 heures. Se reporter à la section 6, Nomenclature, pour connaître le numéro de catalogue
de l'élément filtrant de rechange.
1.
Couper l'alimentation du bloc d'alimentation.
2.
Couper l'alimentation en air et purger le système avant de démonter l'élément filtrant pour
changer le filtre.
3.
Déconnectez chacun d'eux à tour de rôle et remplacez la carte qui le chargeait.
4.
Tourner le couvercle du filtre dans le sens inverse des aiguilles d'une montre avant de le
déposer. L'élément filtrant se situe à l'intérieur du logement.
Remplacement D'élément Filtrant Mono-Étagé En Option
5.
Déposer l'élément filtrant du boîtier et le mettre de côté pour le faire sécher.
6.
Nettoyer l'intérieur du boîtier, puis insérer l'élément filtrant de rechange, du côté ouvert
d'abord.
7.
Remettre le boîtier sur le couvercle.
8.
Refixer l'alimentation en gaz. Vérifier s'il y a des fuites.
REMARQUE !
En cas de fuites entre le carter et le couvercle, inspecter le joint torique en quête de
coupures ou d'autres dommages.
Les procédures de remplacement des composants s'achèvent sur cette remarque.
44

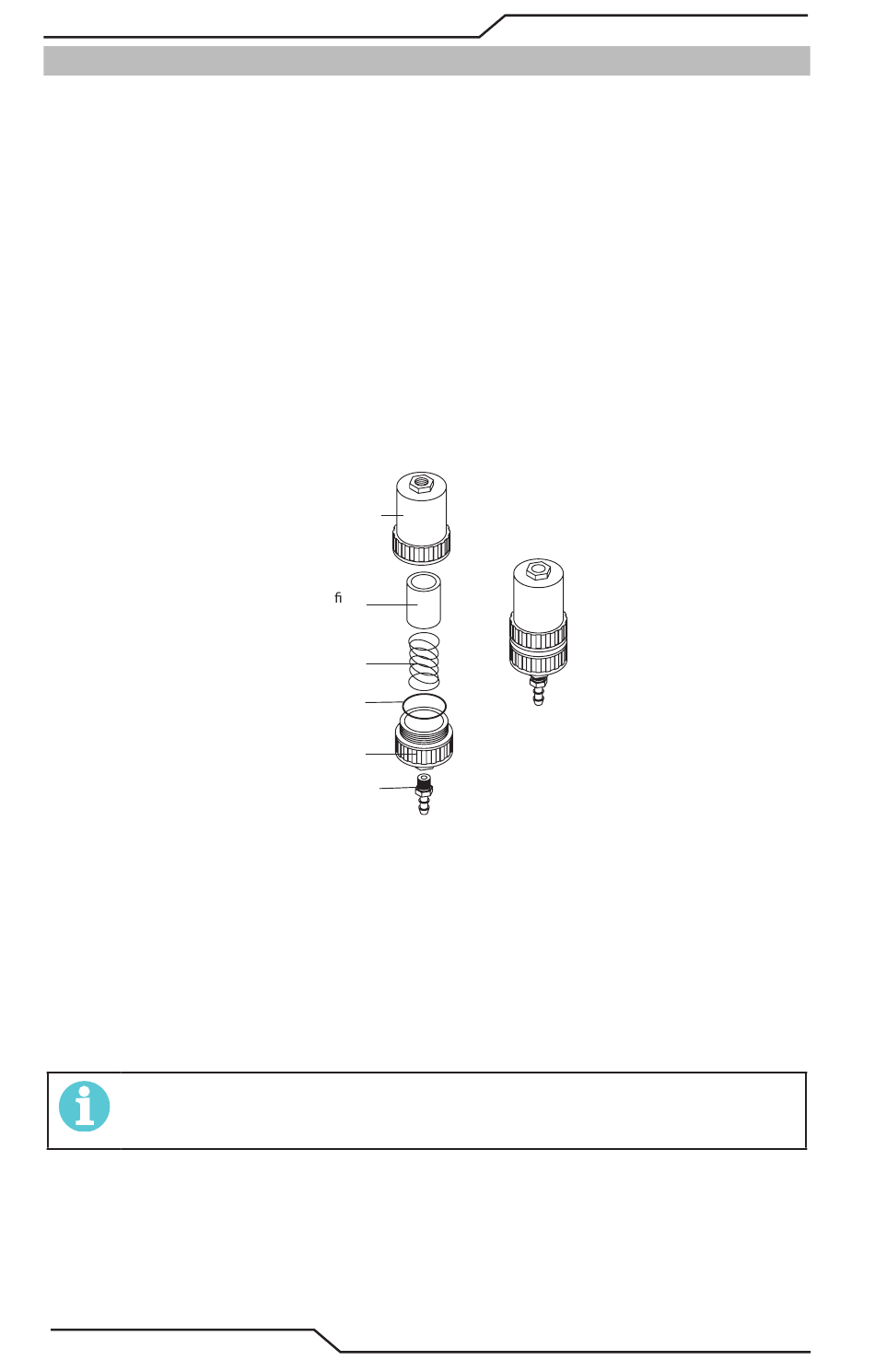

Boîtier
Élément de ltre
(nº cat. 9-7741)
Ressort
Joint torique
(Cat. nº 9-7743)
Couvercle
Raccord
indenté
ENTRETIEN
Filtre assemblé
Art # A-02476FR
0700 400 977FR
