SECTION 4 : FONCTIONNEMENT DE LA TORCHE
4T.01
Sélection Des Pièces De La
Torche
Le type de travail à effectuer détermine les pièces
de torche à utiliser.
Type de fonctionnement :
Coupe à la traîne, coupe à distance ou
gougeage
Pièces de la torche :
Bouclier, pointe de coupage, électrode
et cartouche d'amorçage
REMARQUE !
Se reporter à la section 4T.07 et
suivantes pour de plus amples ren-
seignements concernant les pièces
de la torche.
Changer les pièces de la torche pour un type de
fonctionnement différent en procédant comme
suit :
AVERTISSEMENT
Déconnecter l'alimentation princi-
pale à la source avant de monter ou
de démonter les pièces de la torche
ou la torche et son câblage.
REMARQUE !
La tasse de bouclier maintient la
pointe et commencent la cartouche
en place. Placer la torche de façon à
ce que le bouclier soit tourné vers le
haut afin d'empêcher les compo-
sants de tomber lors du retrait du
bouclier.
1.
Dévisser et déposer le bouclier de la tête
de torche.
2.
Tirer droit sur l'électrode pour la retirer
de la tête de la torche.
0700 400 977FR
FONCTIONNEMENT DE LA TORCHE

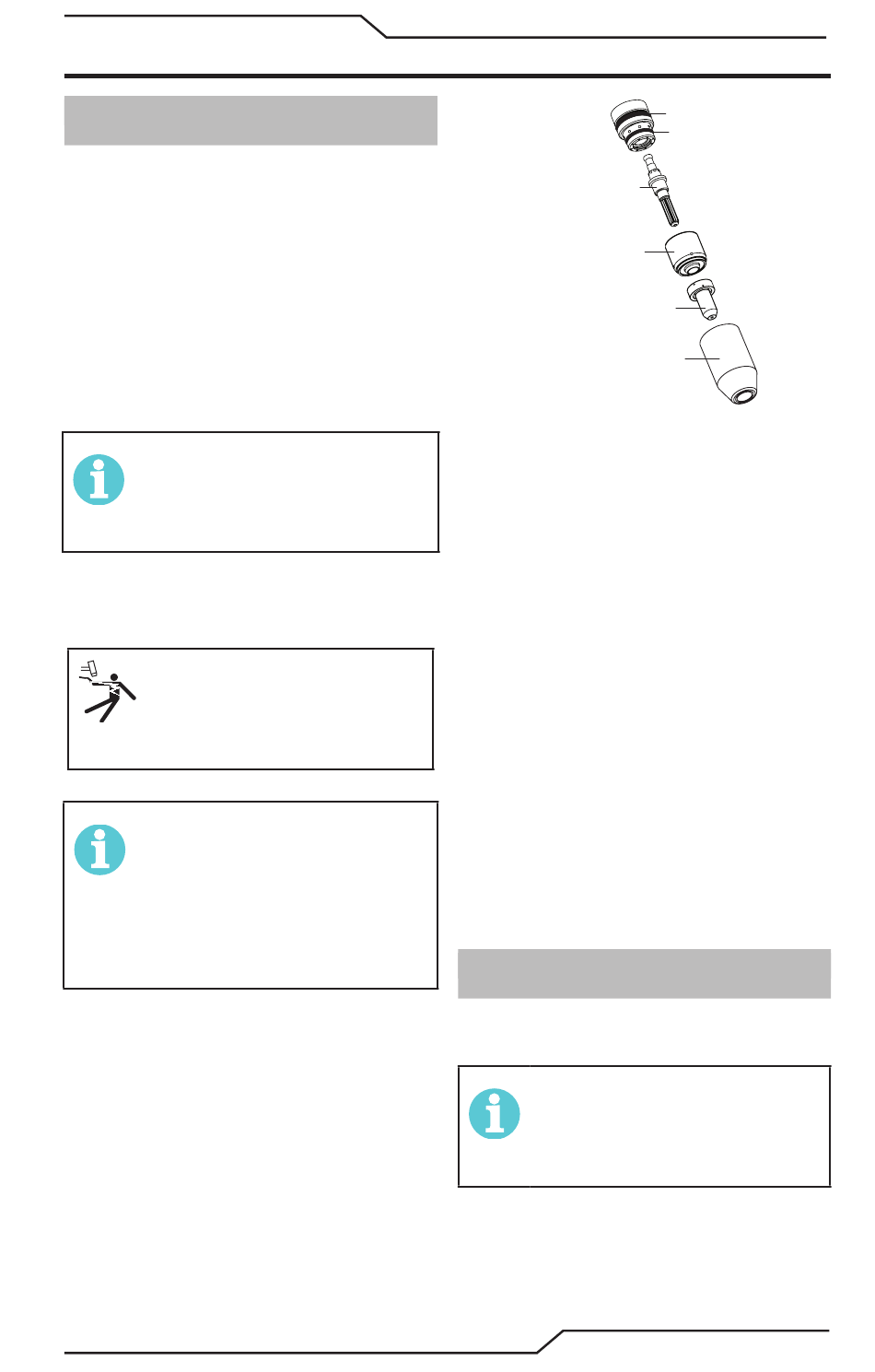

Tête de la torche
Électrode
Cartouche d'amorçage
Bouclier
A-03510FR_AB
Pièces De La Torche
3.
Enfoncer directement l'électrode de re-
change dans la tête de la torche jusqu'à
ce qu'elle s'enclenche.
4.
Installer la cartouche d'amorçage et la
pointe désirée pour le travail dans la
tête de la torche.
5.
Serrez à la main l'assemblage de la
coupelle de protection jusqu'à ce qu'il
repose sur la tête de la torche, en faisant
attention de ne pas fausser le filetage
de la coupelle de protection lors du
vissage sur la torche.
teint l'extrémité des filetages, il n'est pas
nécessaire de serrer davantage, car les
joints toriques maintiennent les joints
et les flux de gaz appropriés vers l'avant
de la torche. S'il y a
installant le bouclier, vérifier les filets
avant de continuer.
4T.02
Fonctionnement De La Torche
Manuelle
Coupe À Distance Avec Une Torche Manuelle
REMARQUE !
Pour accroître les performances et la
durée des pièces, veiller à toujours
utiliser des pièces qui correspondent
au type de fonctionnement choisi.
1.
La torche peut facilement être tenue
d'une seule main ou fermement tenue
des deux mains. Placer les mains de ma-
nière à pouvoir appuyer sur la gâchette
placée sur la poignée de la torche.
CUTMASTER 30+
Grand joint torique
Petit joint torique
Pointe
Une fois qu'il at-
de la résistance en
35
