REMARQUE !
Une fois le bouclier monté correc-
tement, on peut remarquer un petit
écartement entre le bouclier et la
poignée de la torche. C'est à travers
cet orifice que le gaz s'échappe du-
rant le fonctionnement normal. Ne
pas tenter de forcer le bouclier pour
colmater cet écartement. Forcer le
bouclier contre la tête de la torche
ou sa poignée risque d'endomma-
ger les composants.
8.

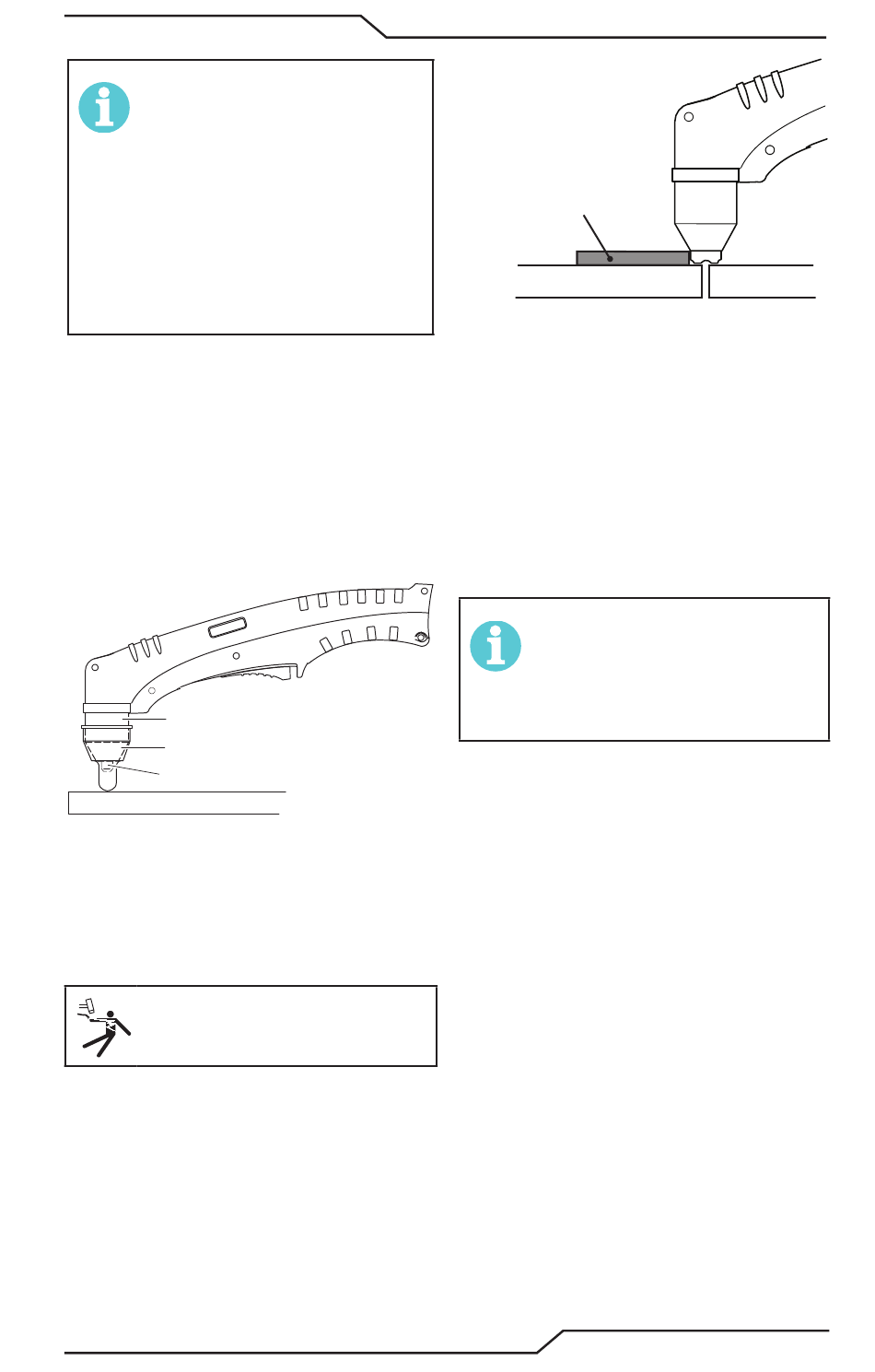

Pour obtenir une distance embout/pièce
homogène, monter le guide de distance
(cale) en le glissant dans le bouclier de la
torche. Installer le guide avec les pattes
aux côtés du corps du bouclier pour
conserver une bonne visibilité de l'arc
de coupe. En cours de fonctionnement,
positionner les pattes du guide de dis-
tance contre la pièce à souder.
Bouclier
Guide De Distance
Bec De La Torche
Pièce À Souder
Bouclier À Bord Droit
Le bouclier pour la coupe à la traîne peut être
utilisé avec un bord droit non conducteur afin de
produire des coupes droites manuelles.
AVERTISSEMENT
Le bord droit doit être non conduc-
teur.
0700 400 977FR
Art # A-04034FR
FONCTIONNEMENT DE LA TORCHE
Guide de coupe à bord
droit non conducteur
A-03539FR
Utilisation D'un Bouclier De Coupe À La Traîne À Bord
Un bouclier à couronne fonctionne mieux
lors de la coupe de métal massif à surface
presque lisse de 3/16 po (4,7 mm).
Coupe À La Traîne À La Torche Manuelle
La coupe à la traîne fonctionne mieux avec
les métaux de 1/4 po (6 mm) d'épaisseur
ou moins.
REMARQUE !
Pour accroître les performances et la
durée des pièces, veiller à toujours
utiliser des pièces qui corres-
pondent au type de fonctionne-
ment choisi.
1.
Installer la pointe de coupe à la traîne et
régler les courant de sortie.
2.
La torche peut facilement être tenue
d'une seule main ou fermement tenue
des deux mains. Placer les mains de
manière à pouvoir appuyer sur la gâ-
chette placée sur la poignée de la torche
Avec la torche manuelle, la main peut
être rapprochée de la tête de la torche
pour un meilleur contrôle ou près de
l'extrémité opposée afin de profiter de
la protection contre la chaleur. Choisir
la technique de prise en main la plus
confortable pour bien contrôler le
mouvement.
3.
Maintenir la torche en contact avec la
pièce durant le cycle de coupe.
4.
Maintenir la torche à bonne distance du
corps.
5.
Glisser la détente de la gâchette vers
l'arrière de la poignée de la torche tout
en appuyant sur la gâchette. L'arc pilote
s'amorcera.
CUTMASTER 30+
Droit
37
