TELEDYNE OLDHAM SIMTRONICS ITRANS 2 Manuel D'utilisation page 58

iTRANS 2
DÉTECTEUR DE GAZ À POSTE FIXE À 1 OU 2 TÊTES DE MESURE
ET 2 SORTIES ANALOGIQUES
MANUEL D'UTILISATION

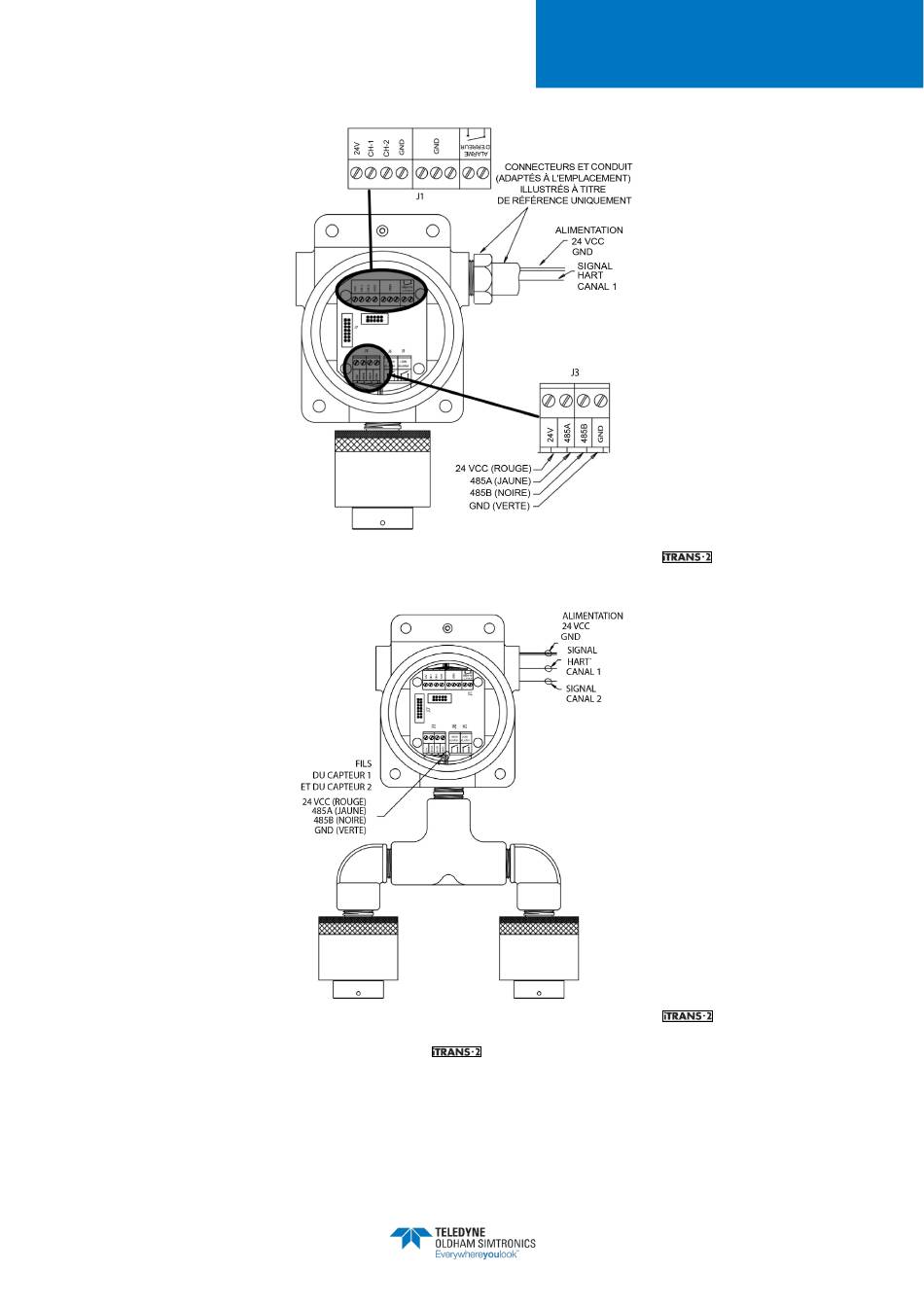

Figure 60 : schéma de câblage d'un capteur unique compatible HART
Figure 61 : schéma de câblage d'un capteur double compatible HART
Reliez les fils d'alimentation et de signal du
suit :
• 24 V :Câble d'alimentation 24 VCC (12-28 VCC)
• CH -1 :Canal 1, signal de sortie 4-20 mA HART
• CH -2 :Canal 2, signal de sortie 4-20 mA
• GND :Retour CC
50
aux bornes de câblage appropriées, comme
.
.
77036007-FR
Revision 7.0
