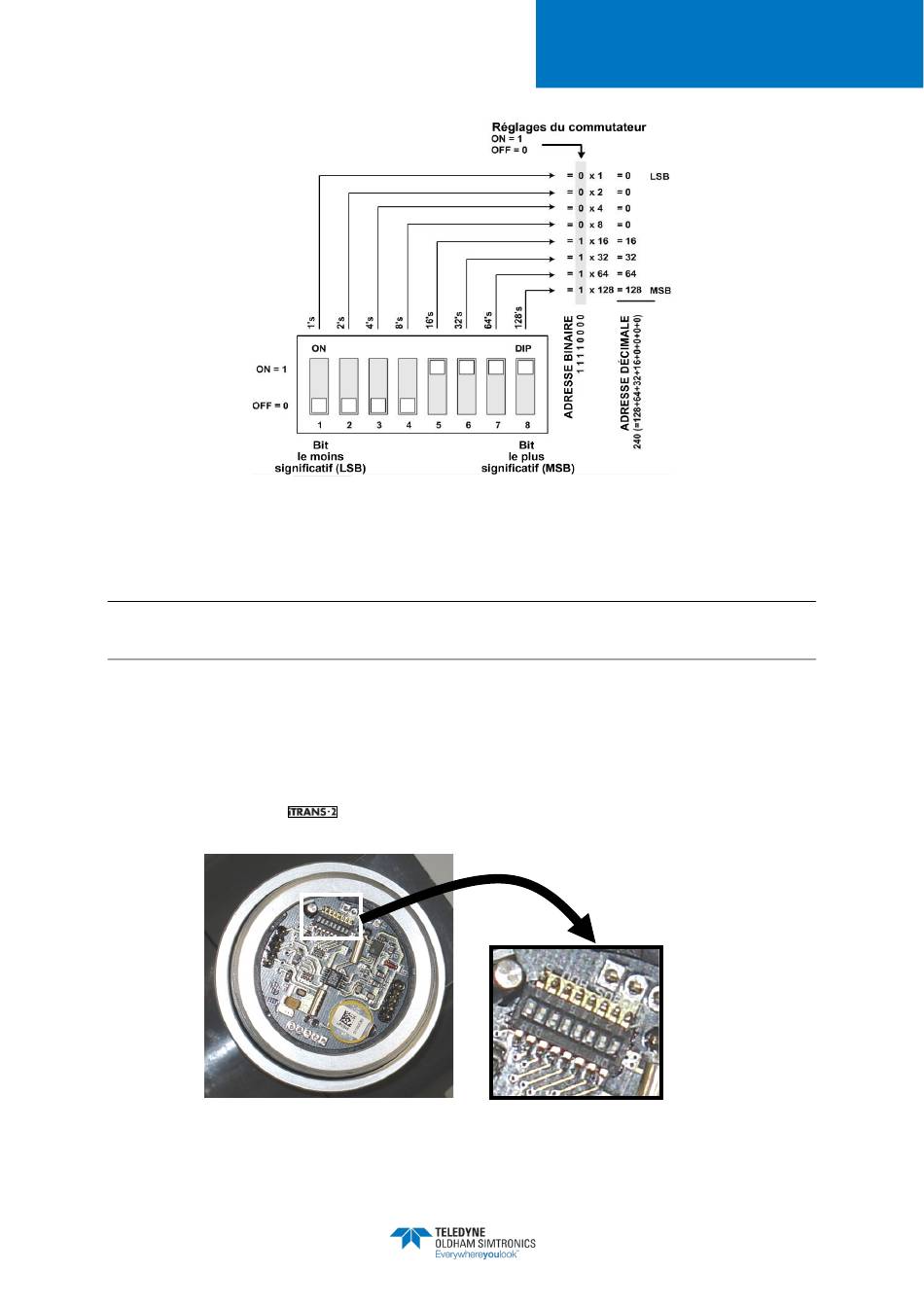

Figure 19 : configuration de l'adresse de l'interface ModBus (exemple d'adresse décimale 240).
4.6.3
Configuration de l'adresse de l'interface ModBus pour les
capteurs autonomes
REMARQUE : cette section n'est nécessaire que dans le cadre du branchement direct d'un
capteur à un contrôleur ModBus, à un API, ou à un système numérique.
Pour les têtes de capteurs autonomes utilisées en réseau ModBus, l'adresse est configurée de la
même manière. Une fois la tête en aluminium retirée simultanément avec la carte électronique du
capteur, le module électronique du capteur est accessible. Un groupe de 8 interrupteurs DIP est
localisé à l'arrière du module électronique du capteur. L'adresse peut être définie dans une plage
de valeurs comprise entre 10 et 255 de la même manière que pour le réglage de l'adresse de
l'interface ModBus de l'
, à l'exception près, que l'interrupteur n°8 du DIP correspond au
bit le moins important et que l'interrupteur n°1 correspond au bit le plus important.
Figure 20 : emplacement du groupe de 8 interrupteurs DIP de configuration de l'adresse sur le module
électronique du capteur.
