Câblage de l'alimentation et des sorties (J1)
Reliez les fils d'alimentation et de signal de l'
suit.
• 24 V :Branchez l'alimentation 24 VCC (12-28 VCC)
• CH 1 :Canal 1, signal de sortie 4-20 mA
• CH 2 :Canal 2, signal de sortie 4-20 mA
• GND :Retour CC

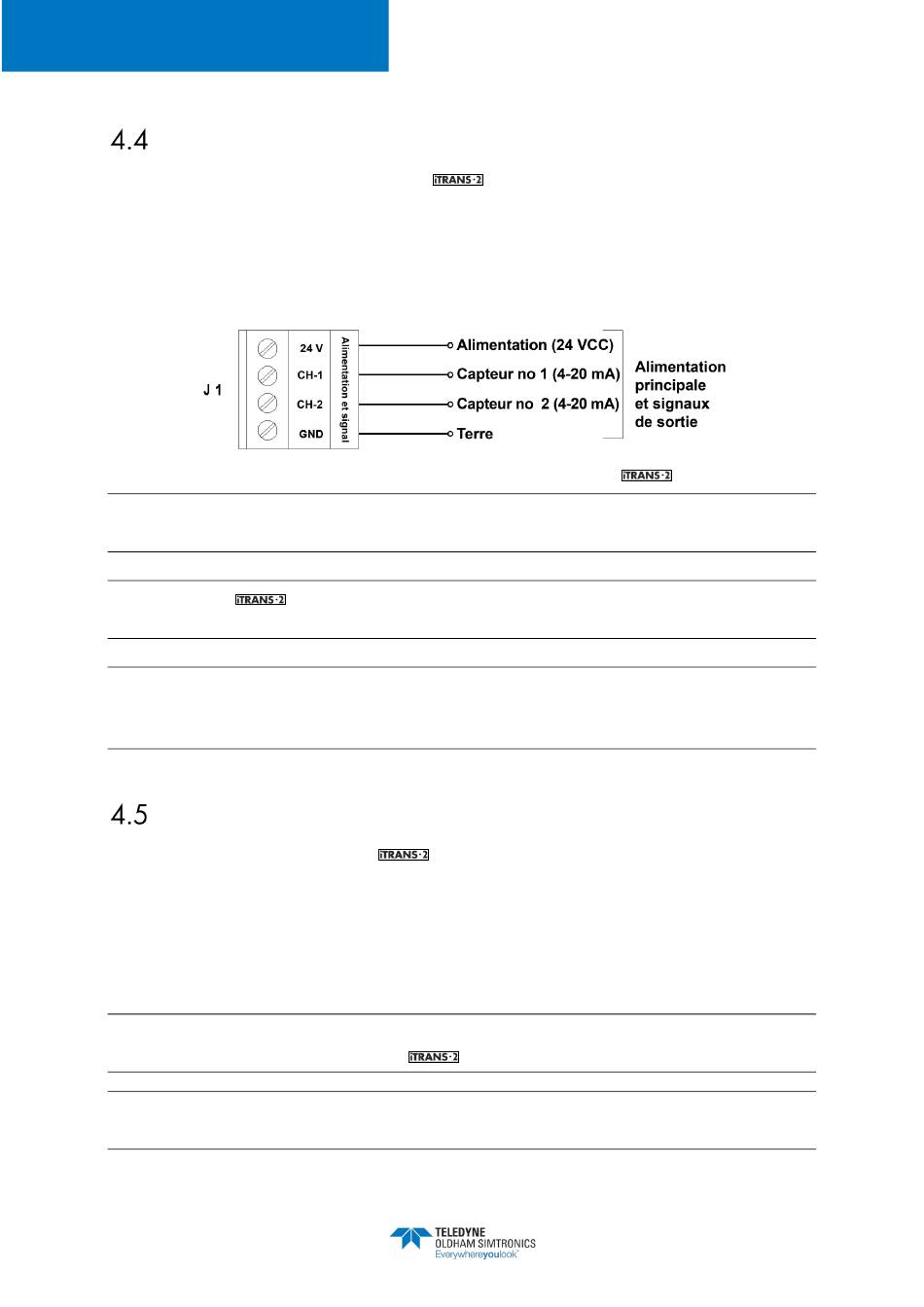

Figure 10 : connecteur d'alimentation et de signal J1 sur l'
REMARQUE : utilisez le conducteur vert fourni pour la mise à la terre du boîtier. La borne
générale 485 GND sert à la mise à la terre de l'interface numérique ModBus.
REMARQUE : l'
double capteur, un deuxième fil de signal 4-20 mA doit être relié à l'unité.
REMARQUE : lorsque les sorties 4-20 mA ne sont pas utilisées, servez-vous des résistances
fournies pour relier CH-1 et CH-2 à GND. Si ces résistances ne sont pas branchées et que les
sorties 4-20 mA ne sont pas utilisées, un « P » s'affiche, indiquant un état de boucle ouverte.
Câblage des capteurs (J3)
Branchez les fils des capteurs de l'
câblage appropriées, comme suit.
• 24 V :Fil rouge depuis la tête du capteur
• 485A :Fil jaune depuis la tête du capteur
• 485B :Fil noir depuis la tête du capteur
• GND :Fil vert depuis la tête du capteur
REMARQUE : le blindage en provenance du contrôleur ou des capteurs déportés doit être relié
à la vis du boîtier située à l'intérieur de l'
REMARQUE : la borne 24 V fournit une alimentation de 24 VCC au capteur. Cette borne ne doit
pas être reliée à la sortie d'une alimentation de 24 VCC.
