Étapes suivantes
1. Le cas échéant, installez la carte PCIe pleine hauteur dans la carte de montage pour carte d'extension 2.
Carte fille réseau

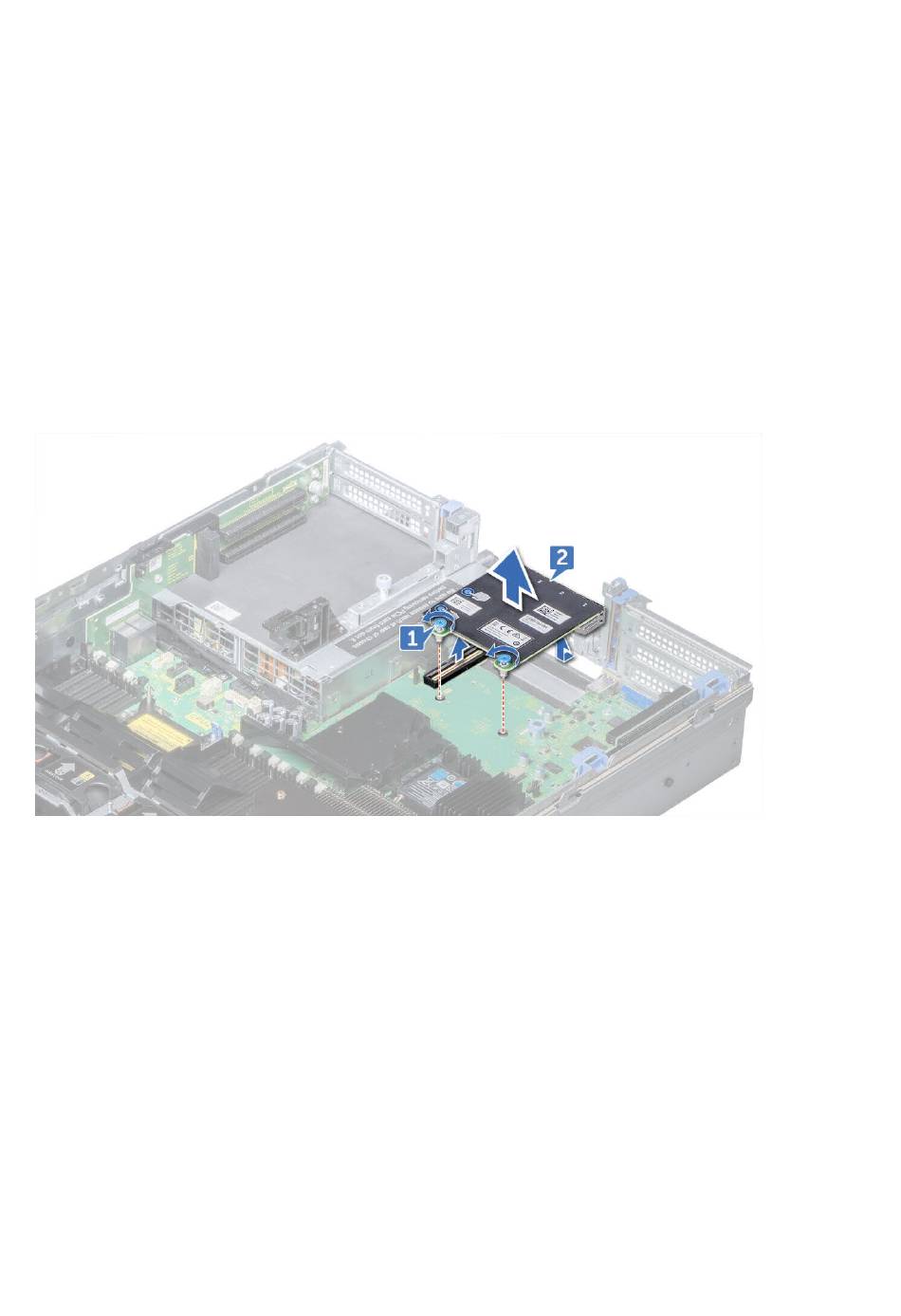

Retrait de la carte fille réseau
Prérequis
1. Retirez la carte de montage pour carte d'extension 2.
Étapes
1. À l'aide d'un tournevis cruciforme nº 2, desserrez les vis imperdables qui fixent la carte fille réseau à la carte système.
2. Prenez la carte fille réseau par les bords d'un des côtés des ergots et soulevez-la pour la retirer du connecteur de la carte système.
3. Faites glisser la carte fille réseau vers l'arrière du système jusqu'à ce que les connecteurs Ethernet se dégagent de l'emplacement du
panneau arrière.
Installation de la carte fille réseau
Étapes
1. Inclinez la carte afin que les connecteurs Ethernet entrent dans le logement situé sur le panneau arrière.
2. Alignez les vis imperdables à l'arrière de la carte avec les trous de vis situés sur la carte système.
3. Appuyez sur les ergots situés sur la carte jusqu'à ce que le connecteur de la carte soit correctement installé dans le connecteur de la
carte système.
4. À l'aide d'un tournevis cruciforme nº 2, serrez les vis imperdables pour fixer la carte fille réseau sur la carte système.
Étapes suivantes
1. Installez la carte de montage pour carte d'extension 2.
Démontage et remontage
59
