Connecteurs et cavaliers de la carte système

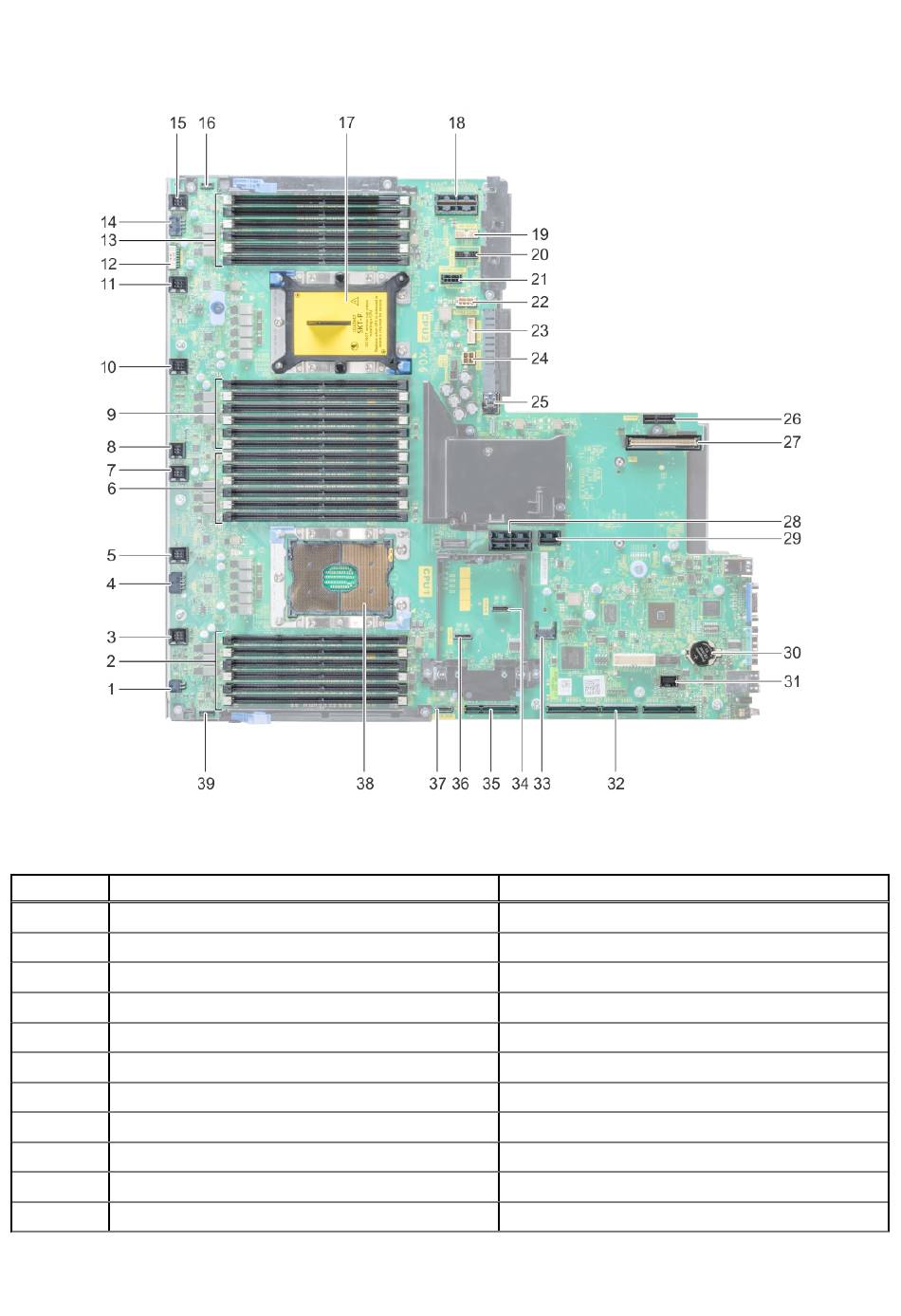

Figure 12. Connecteurs et cavaliers de la carte système
Tableau 10. Connecteurs et cavaliers de la carte système
Élément
Connecteur
1
J_ODD
2
A7, A1, A8, A2, A9, A3
3
J_FAN2U_6
4
J_BP3
5
J_FAN2U_5
6
A6, A12, A5, A11, A4, A10
7
J_FAN2U_4
8
INTRUSION_DET
9
B7, B1, B8, B2, B9, B3
10
J_FAN2U_3
11
J_FAN2U_2
28
Démontage et remontage
Description
Connecteur d'alimentation du lecteur optique
Supports de barrette de mémoire
Connecteur du ventilateur de refroidissement 6
Connecteur d'alimentation du fond de panier 3
Connecteur du ventilateur de refroidissement 5
Supports de barrette de mémoire
Connecteur du ventilateur de refroidissement 4
Connecteur du commutateur d'intrusion
Supports de barrette de mémoire
Connecteur de ventilateur 3
Connecteur de ventilateur 2
