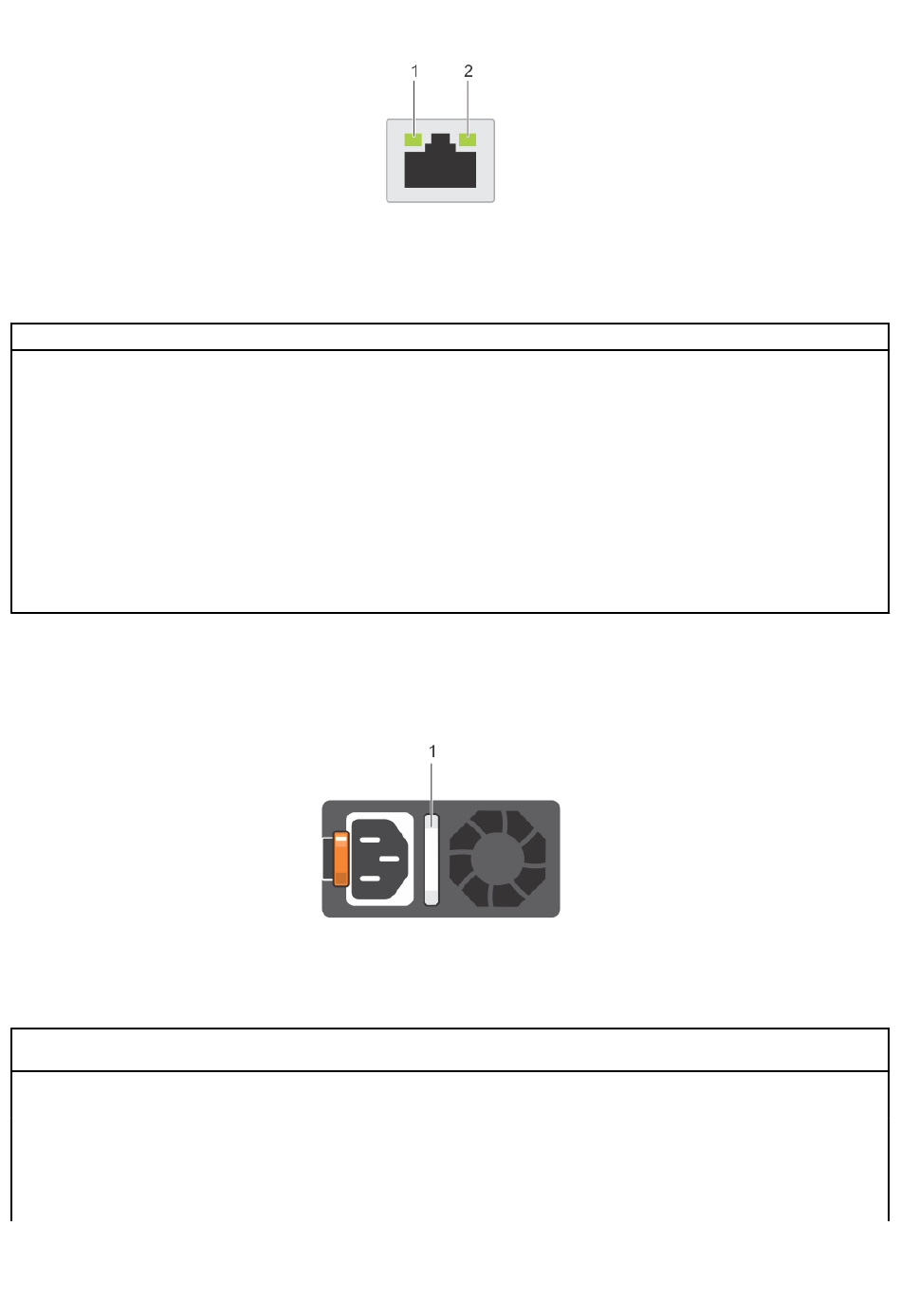

Figure 6. Codes des voyants de carte réseau
1. Voyant de liaison
2. Voyant d'activité
Tableau 6. Codes des voyants de carte réseau
État
Les voyants de liaison et d'activité sont éteints.
Le voyant de liaison est vert et le voyant d'activité clignote
en vert.
Le voyant de liaison est orange et le voyant d'activité
clignote en vert.
Le voyant de liaison est vert et le voyant d'activité est
éteint.
Le voyant de liaison est orange et le voyant d'activité est
éteint.
Le voyant de liaison clignote en vert et le voyant d'activité
est éteint.
Codes du voyant du bloc d'alimentation
Les blocs d'alimentation secteur sont dotés d'une poignée translucide éclairée qui joue le rôle de voyant. Le voyant montre la présence de
courant ou indique si une panne d'alimentation est survenue.
Figure 7. Voyant d'état du bloc d'alimentation CA
1. Voyant/poignée d'état du bloc d'alimentation CA
Tableau 7. Codes du voyant d'état du bloc d'alimentation CA
Codes du voyant
d'alimentation
Vert
Orange clignotant
Éteint
Vert clignotant
22
Démontage et remontage
État
Une source d'alimentation valide est connectée au bloc d'alimentation et le bloc d'alimentation est
opérationnel.
Indique un problème lié au bloc d'alimentation.
L'alimentation n'est pas connectée au bloc d'alimentation.
Lorsque le micrologiciel du bloc d'alimentation est en cours de mise à jour, la poignée du bloc d'alimentation
clignote en vert.
État
La carte réseau n'est pas connectée au réseau.
La carte réseau est connectée à un réseau valide à son débit de port
maximal et des données sont envoyées ou reçues.
La carte réseau est connectée à un réseau valide à un débit inférieur à son
débit de port maximal et des données sont envoyées ou reçues.
La carte réseau est connectée à un réseau valide à son débit de port
maximal et aucune donnée n'est envoyée ou reçue.
La carte réseau est connectée à un réseau valide à un débit inférieur à son
débit de port maximal et aucune donnée n'est envoyée ou reçue.
L'identification de la carte réseau est activée via l'utilitaire de configuration
de la carte réseau.
