Dell OptiPlex 790
Installation et caractéristiques
À propos des avertissements
AVERTISSEMENT-test: un AVERTISSEMENT indique un risque d'endommagement
du matériel, de blessure corporelle ou même de mort.
Mini-tour : vues avant et arrière

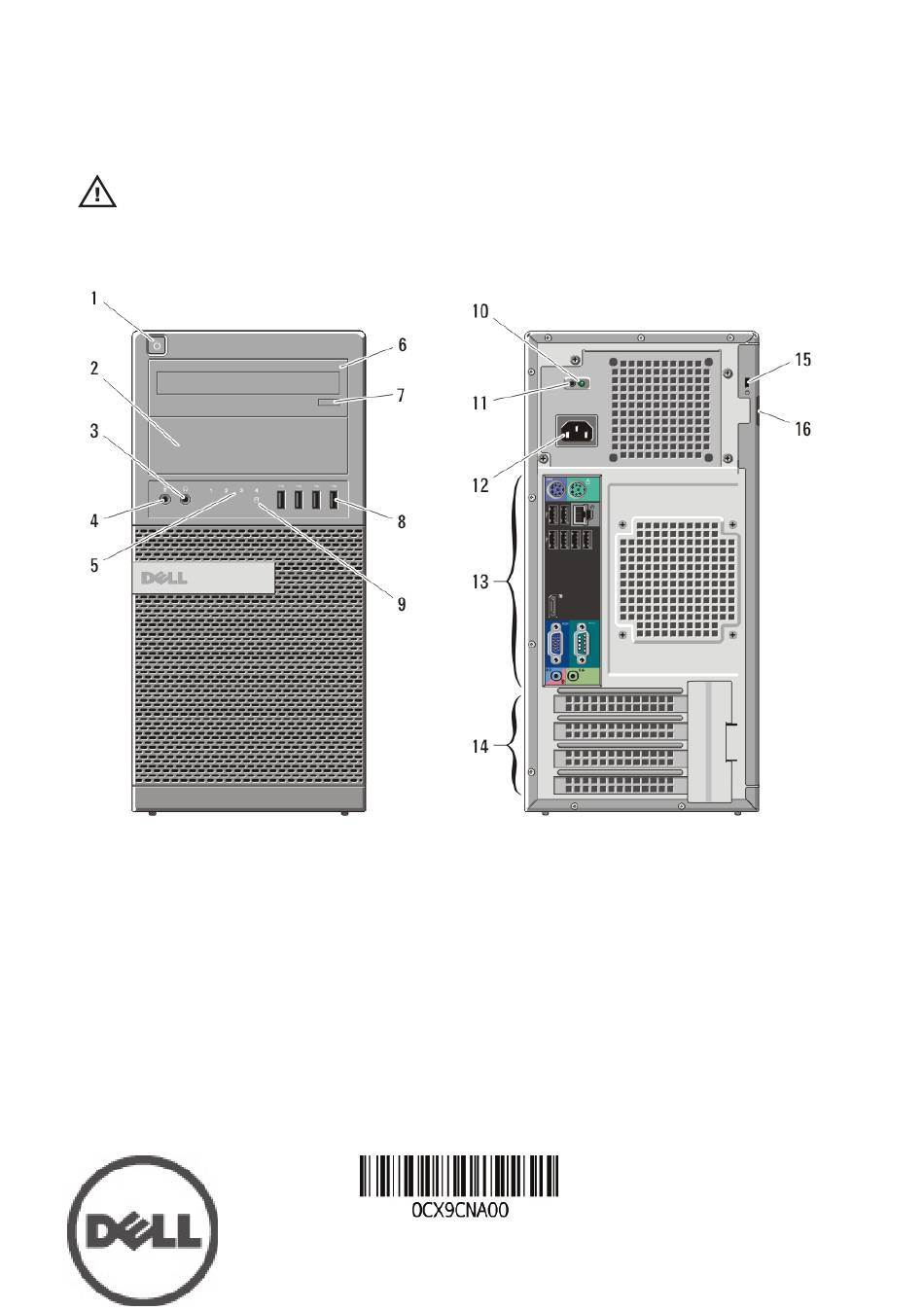

Figure 1. Vues avant et arrière — Mini-tour
1. bouton d'alimentation, voyant
d'alimentation
2. baie de lecteur optique (en option)
3. prise casque
4. connecteur de microphone
5. voyants de diagnostic (4)
6. lecteur optique (en option)
7. bouton d'éjection du lecteur optique
8. connecteurs USB 2.0 (4)
9. voyant d'activité du lecteur
10. voyant de diagnostics du bloc
d'alimentation
11. bouton de diagnostics du bloc
d'alimentation
12. connecteur d'alimentation
13. connecteurs du panneau arrière
Regulatory Model: D09M, D05D, D03S, D01U
Regulatory Type: D09M001, D05D001,
D03S001, D01U002
2011 – 02
