a. Languette sur la carte de montage avec le logement sur le système et les rails de guidage de la carte de montage avec les fixations
situées sur le côté du système.
b. Abaissez la carte de montage jusqu'à ce que le connecteur sur le bord de la carte de montage s'insère dans celui de la carte
système.
Le bord de la carte de montage s'enclenche avec le guide de la carte de montage sur le système.
2. À l'aide du tournevis Philips n°2, serrez la vis pour fixer la carte de montage au système.
Étapes suivantes
1. Le cas échéant, installez les cartes d'extension dans la carte de montage et branchez les câbles déconnectés.
2. Le cas échéant, installez le carénage à air.
REMARQUE :
Le cas échéant, ouvrez le loquet du support de carte PCIe sur le carénage à air pour dégager la carte pleine
longueur.
3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci.
Carte vFlash (en option)

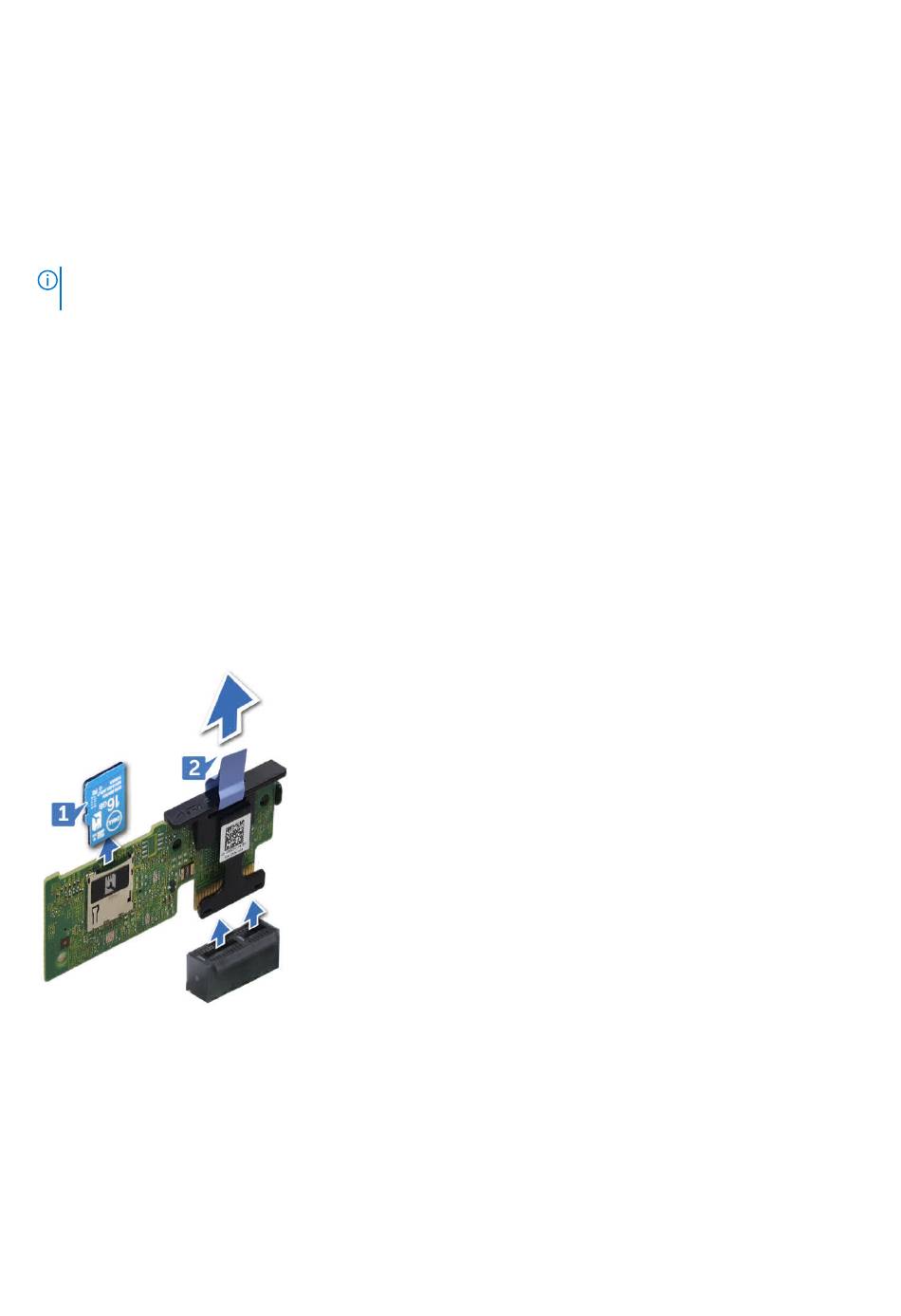

Retrait de la carte vFlash
Prérequis
1. Le cas échéant, retirez la carte d'extension PCIe pleine hauteur de la carte de montage pour carte d'extension 2.
Étapes
1. Localisez le connecteur vFlash se trouvant sur la carte système. Pour localiser le connecteur vFlash, consultez la section
et cavaliers de la carte
système.
2. Retirez la carte vFlash de son logement [1].
3. En tenant la languette de retrait, soulevez la carte d'extension vFlash pour la retirer du système [2].
Installation de la carte vFlash
Étapes
1. Localisez le connecteur vFlash se trouvant sur la carte système. Pour localiser le connecteur vFlash, consultez la section
et cavaliers de la carte
système.
2. Alignez la carte d'extension vFlash avec le connecteur situé sur la carte système et poussez-la jusqu'à ce qu'elle soit bien installée dans
la carte système.
3. Insérez la carte vFlash dans son emplacement situé sur la carte d'extension vFlash.
58
Démontage et remontage
