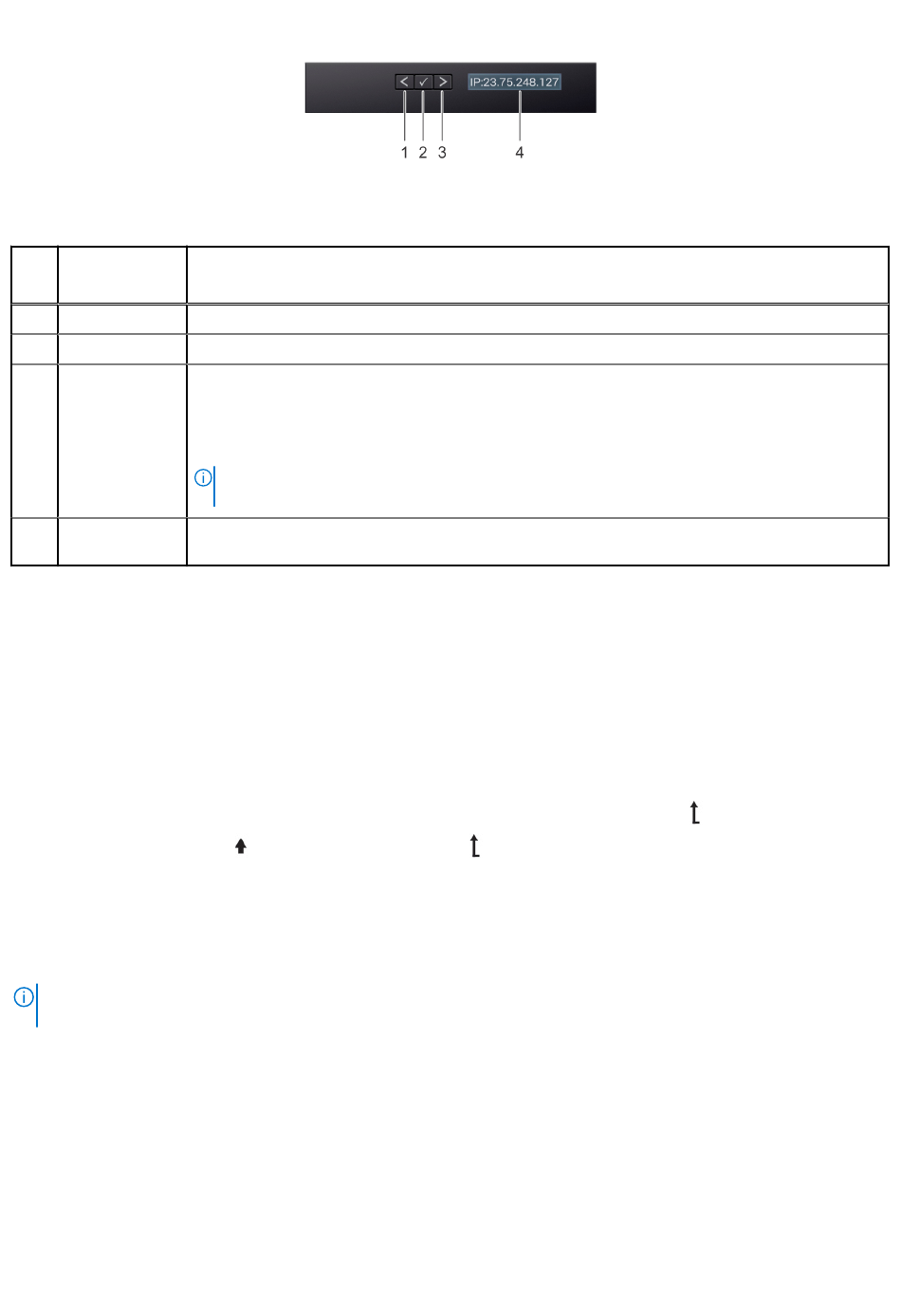

Figure 34. Fonctionnalités de l'écran LCD
Tableau 22. Fonctionnalités de l'écran LCD
Élé
Bouton ou
men
affichage
t
1
Gauche
2
Sélectionnez
3
Droite
4
Affichage LCD
Affichage de l'écran d'accueil
L'écran Accueil affiche des informations sur le système qui sont configurables par l'utilisateur. Cet écran s'affiche lorsque le système
fonctionne normalement, en l'absence d'erreurs ou de messages d'état. Lorsque le système s'éteint et qu'il n'y a aucune erreur, l'écran
LCD passe en mode veille au bout de 5 minutes d'inactivité. Appuyez sur n'importe quel bouton de l'écran LCD pour l'allumer.
Étapes
1. Pour afficher l'écran d'accueil, appuyez sur l'un des trois boutons de navigation (Sélectionner, Gauche ou Droite).
2. Pour accéder à l'écran d'accueil à partir d'un autre menu, suivez les étapes ci-dessous :
a. Appuyez et maintenez enfoncé le bouton de navigation jusqu'à l'affichage de la flèche vers le haut
b. Accédez à l'icône Accueil
c. Sélectionnez l'icône Accueil.
d. Dans l'écran d'accueil, appuyez sur le bouton Sélectionner pour accéder au menu principal.
Menu Setup (Configuration)
REMARQUE :
Si vous sélectionnez une option dans le menu Setup (Configuration), vous devez confirmer l'option avant de passer à
l'étape suivante.
Option
Description
iDRAC
Sélectionnez DHCP ou Static IP (IP statique) pour configurer le mode réseau. Si Static IP (IP statique) est
sélectionné, les champs disponibles sont IP, Subnet (Sub) (sous-réseau) et Gateway (Gtw) (passerelle).
Sélectionnez Setup DNS (configuration de DNS) pour activer une DNS et pour afficher les adresses de domaine.
Deux entrées de DNS séparées sont disponibles.
Set Error
Sélectionnez SEL pour afficher les messages d'erreurs LCD dans un format qui correspond à la description IPMI
(Définition du
du journal SEL. Cela vous permet de lier un message LCD à une entrée du journal SEL.
mode d'erreur)
Description
Fait revenir le curseur étape par étape.
Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur.
Fait avancer le curseur étape par étape.
Durant le défilement des messages :
● Appuyez sur le bouton en le maintenant enfoncé pour augmenter la vitesse de défilement.
● Relâchez le bouton pour arrêter.
REMARQUE :
L'écran arrête le défilement lorsque le bouton est relâché. Après 45 secondes d'inactivité,
l'affichage démarre le défilement.
Affiche les informations sur le système, l'état ainsi que les messages d'erreur ou l'adresse IP du
contrôleur iDRAC.
en utilisant la flèche vers le haut
.
Technologies et composants
.
107
