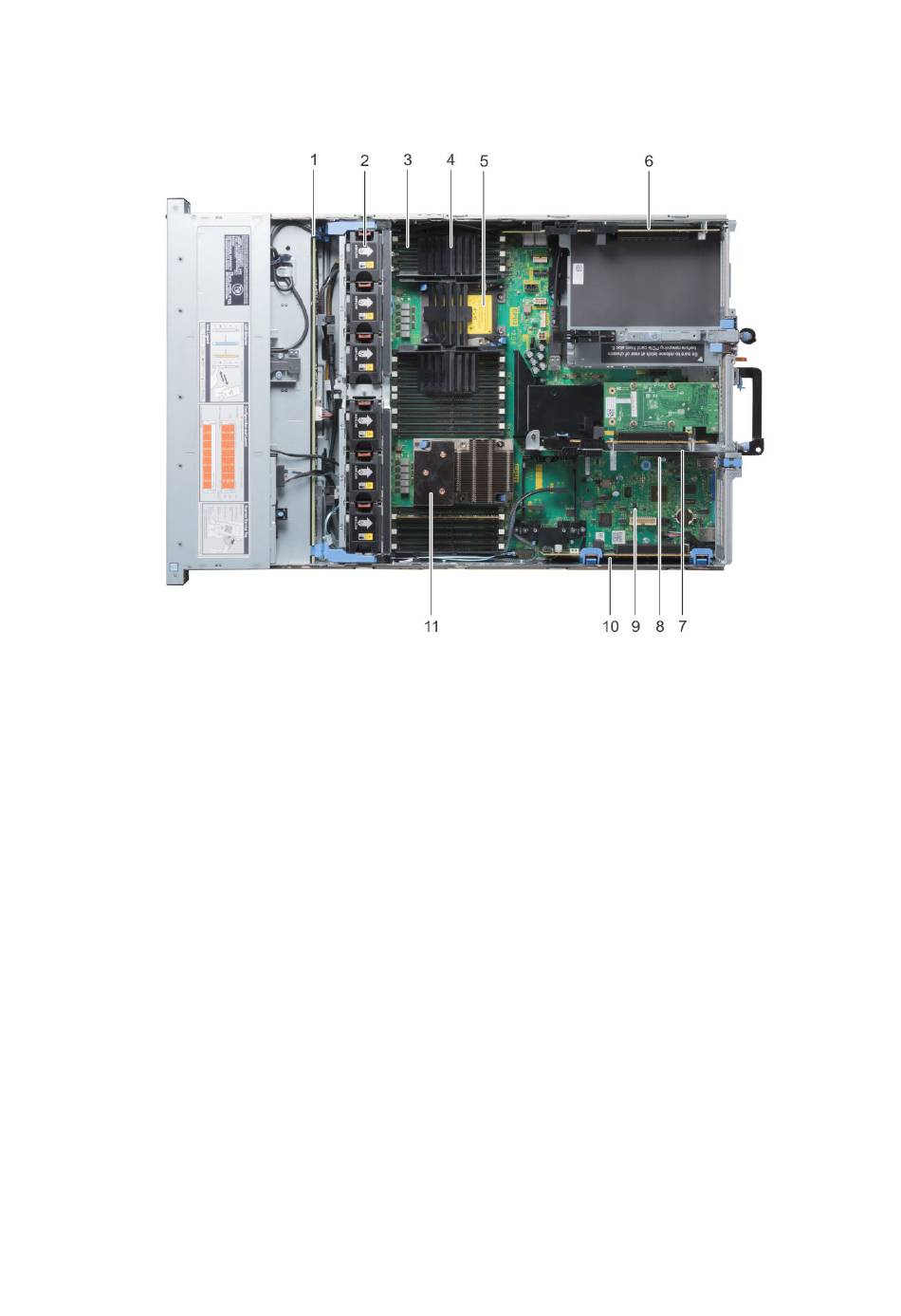

Figure 1. Vue intérieure du châssis
1. fond de panier de disque dur
2. ventilateur de refroidissement (6) dans l'assemblage du ventilateur de refroidissement
3. supports de barrettes DIMM
4. Cache du processeur/de la barrette DIMM
5. UC 2
6. Carte de montage pour carte d'extension 3A
7. Carte de montage pour carte d'extension 2A
8. Connecteur vFlash
9. carte système
10. Carte de montage pour carte d'extension 1C
11. CPU 1
Écran d'affichage LCD
L'écran LCD du système fournit des informations système et des messages d'état et d'erreur indiquant si le système fonctionne
correctement ou s'il requiert une intervention. L'écran LCD peut également être utilisé pour configurer ou afficher l'adresse IP du
contrôleur iDRAC du système. Pour plus d'informations sur les messages d'événement et d'erreur générés par le micrologiciel du système
et les agents qui surveillent les composants du système, reportez-vous à la page de recherche des codes d'erreur à l'adresse qrl.dell.com.
L'écran LCD est disponible uniquement dans le cadre avant (en option). Le cadre avant (en option) peut être installé à chaud.
Les états et conditions de l'écran LCD sont décrits ici :
● Le rétroéclairage de l'écran LCD est blanc dans des conditions de fonctionnement normales.
10
Vue du châssis
