● Si le système requiert une intervention, l'écran LCD devient orange et affiche un code d'erreur suivi d'un texte descriptif.
REMARQUE :
Si le système est connecté à l'alimentation secteur et qu'une erreur a été détectée, l'écran LCD s'allume en
orange, que le système soit allumé ou non.
● Lorsque le système s'éteint et qu'il n'y a aucune erreur, l'écran LCD passe en mode veille au bout de cinq minutes d'inactivité. Appuyez
sur n'importe quel bouton de l'écran LCD pour l'allumer.
● Si l'écran LCD ne répond plus, retirez le cadre et réinstallez-le.
Si le problème persiste, reportez-vous à la section
● Le rétro-éclairage de l'écran LCD reste inactif si l'affichage des messages LCD a été désactivé via l'utilitaire iDRAC, l'écran LCD ou
d'autres outils.

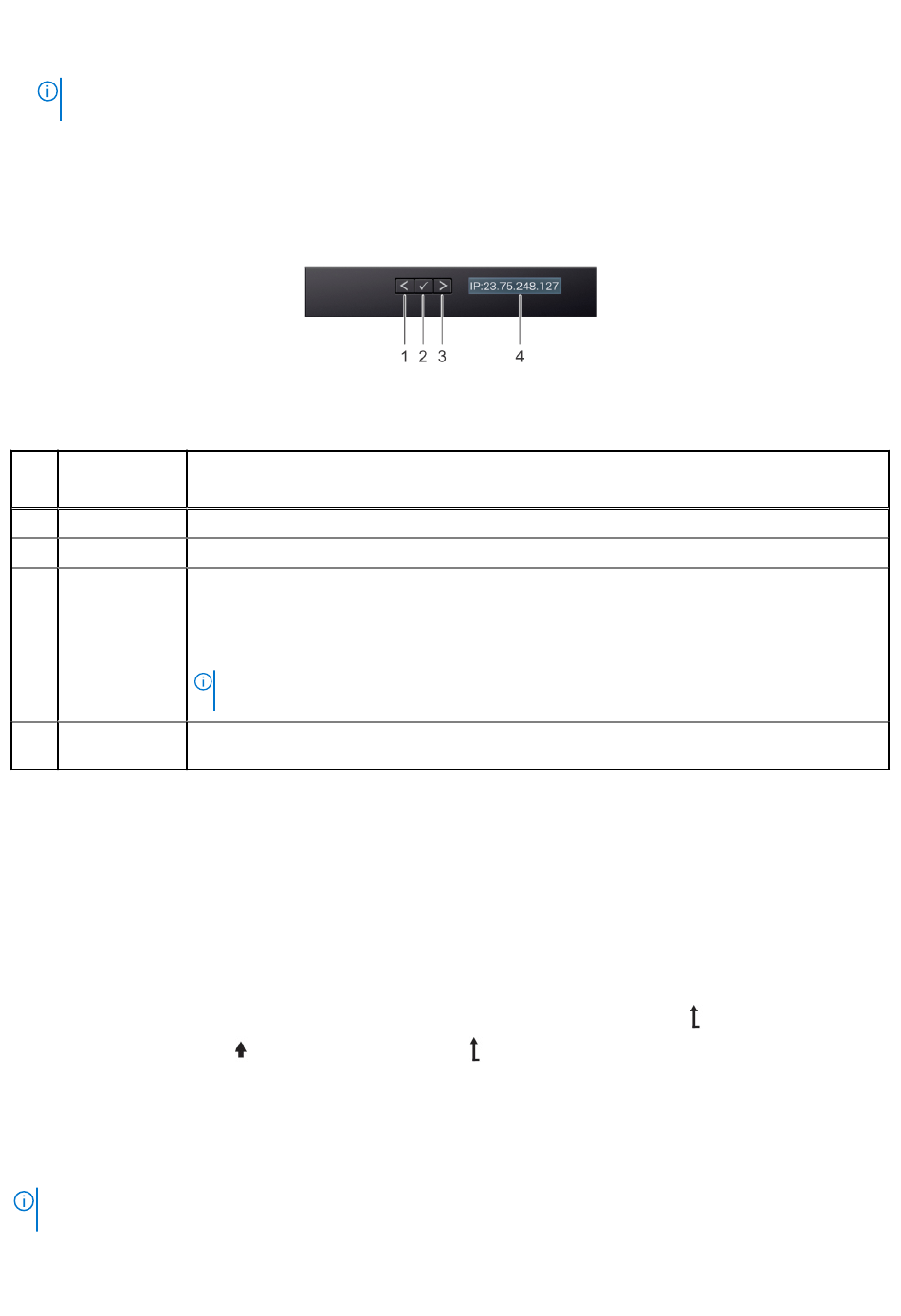

Figure 2. Fonctionnalités de l'écran LCD
Tableau 1. Fonctionnalités de l'écran LCD
Élé
Bouton ou
men
affichage
t
1
Gauche
2
Sélectionnez
3
Droite
4
Affichage LCD
Affichage de l'écran d'accueil
L'écran Accueil affiche des informations sur le système qui sont configurables par l'utilisateur. Cet écran s'affiche lorsque le système
fonctionne normalement, en l'absence d'erreurs ou de messages d'état. Lorsque le système s'éteint et qu'il n'y a aucune erreur, l'écran
LCD passe en mode veille au bout de 5 minutes d'inactivité. Appuyez sur n'importe quel bouton de l'écran LCD pour l'allumer.
Étapes
1. Pour afficher l'écran d'accueil, appuyez sur l'un des trois boutons de navigation (Sélectionner, Gauche ou Droite).
2. Pour accéder à l'écran d'accueil à partir d'un autre menu, suivez les étapes ci-dessous :
a. Appuyez et maintenez enfoncé le bouton de navigation jusqu'à l'affichage de la flèche vers le haut
b. Accédez à l'icône Accueil
c. Sélectionnez l'icône Accueil.
d. Dans l'écran d'accueil, appuyez sur le bouton Sélectionner pour accéder au menu principal.
Menu Setup (Configuration)
REMARQUE :
Si vous sélectionnez une option dans le menu Setup (Configuration), vous devez confirmer l'option avant de passer à
l'étape suivante.
Obtention
Description
Fait revenir le curseur étape par étape.
Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur.
Fait avancer le curseur étape par étape.
Durant le défilement des messages :
● Appuyez sur le bouton en le maintenant enfoncé pour augmenter la vitesse de défilement.
● Relâchez le bouton pour arrêter.
REMARQUE :
L'écran arrête le défilement lorsque le bouton est relâché. Après 45 secondes d'inactivité,
l'affichage démarre le défilement.
Affiche les informations sur le système, l'état ainsi que les messages d'erreur ou l'adresse IP du
contrôleur iDRAC.
en utilisant la flèche vers le haut
d'aide.
.
.
Vue du châssis
11
