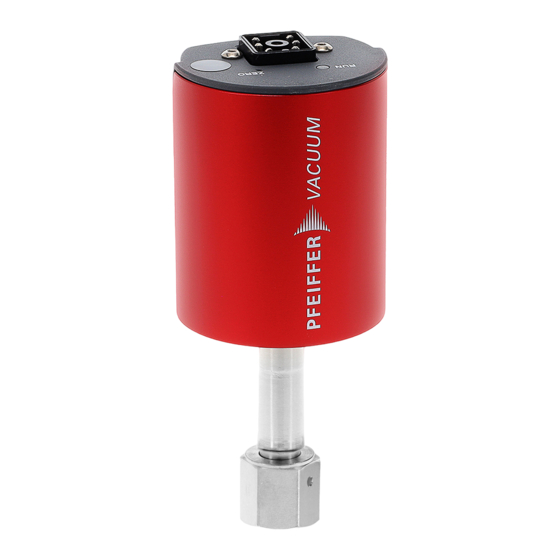

- Page 1 A P A S S I O N F O R P E R F E C T I O N CMR 361 … CMR 365 Jauge capacitive avec capteur en céramique Manuel de l'utilisateur...
- Page 2 Identification du produit Les indications figurant sur la plaque signalétique du produit sont nécessaires pour toutes communications à Pfeiffer Vacuum. Reporter ces indications ci-dessous : BG 5136 BFR / C (2019-05)
- Page 3 Le numéro de référence (No) figure sur la plaque signalétique. Les illustrations sans indication particulière se réfèrent aux jau ges CMR 361 avec le raccord à vide DN 16 ISO-KF et sont applicables aux autres raccords à vide par analogie.
- Page 4 Utilisation prévue Les jauges capacitives de la série CMR 36X sont des vacuo- mètres mesurant la pression absolue de gaz dans de différentes gammes (→ 3). Principe de fonctionnement Les jauges CMR se composent d'un élément capteur, capacitif, en céramique et d'un circuit électronique transformant les varia- tions de la capacité...
- Page 5 Sommaire Identification du produit Validité Utilisation prévue Principe de fonctionnement Marques de commerce Brevets Étendue de livraison Sécurité 1.1 Explication des signes 1.2 Qualification du personnel 1.3 Indications concernant la sécurité 1.4 Responsabilité et garantie Caractéristiques techniques Installation 3.1 Raccordement au vide 3.2 Raccordement électrique Fonctionnement 4.1 Indications...
- Page 6 Sécurité Explication des signes DANGER Indications concernant la prévention de dommages corporels de toute nature. AVERTISSEMENT Indications concernant la prévention de dégradations de l'envi- ronnement et d'importants dégâts matériels. Attention Indications relatives à une manipulation ou un usage corrects. Le non-respect des instructions peut provoquer des disfonc- tionnements ou des dégâts matériels mineurs.
- Page 7 Communiquer les indications concernant la sécurité aux autres utilisateurs. Responsabilité et garantie Pfeiffer Vacuum est dégagée de toute responsabilité et la garantie devient nulle et non avenue si le détenteur ou une tierce personne • n'observe pas les indications figurant dans ce document •...
- Page 8 Caractéristiques techniques Gamme de mesure → " Validité " Précision PT R24 600 … PT R24 633 0.20 % de la mesure PT R24 640 … PT R24 643 0.50 % de la mesure Influence de la température sur le zéro PT R24 600 …...
- Page 9 Temps de réponse 30 ms PT R24 600 … PT R24 633 130 ms PT R24 640 … PT R24 643 Identification de la jauge 13.2 kΩ résistance contre la masse alimentation Alimentation DANGER La jauge ne pourra être branchée qu'à des alimen- tations, appareils de mesure ou systèmes de rég- lage et de commande répondant aux exigences pour les basses tensions mises à...
- Page 10 Conception de la terre Raccord à vide – masse signal → "Raccordement électrique" Masse alimentation – masse conduites séparément, pour signal mesure différentielle (10 Ω) Matériaux au contact du vide Bride, tube acier inoxydable AISI 316L Capteur et diaphragme céramique (Al ≥...
- Page 11 Dimensions [mm] DN 16 ISO-KF DN 16 CF-R ED½" 8 VCR femelle Poids ≤ 370 g BG 5136 BFR / C (2019-05)
- Page 12 = (U - 1) × c (F.S.) Torr 0.125 12.5 0.094 Exemple : Jauge CMR 361 avec 1000 hPa F.S. Signal de mesure U = 6 V p = (6 V - 1 V) × 0.125 × 1000 hPa = 625 hPa...
- Page 13 Installation AVERTISSEMENT AVERTISSEMENT : danger de rupture Les chocs peuvent détruire le capteur en céramique. Ne pas laisser tomber le produit et éviter les chocs violents. Raccordement au vide DANGER DANGER : surpression dans le système à vide > 100 kPa Si des éléments de serrage sont ouverts lorsque il règne une surpression dans le système à...
- Page 14 DANGER DANGER : surpression dans le système à vide > 250 kPa Les anneaux d'étanchéité en élastomère (p. ex. joints toriques) des raccords à brides ne peuvent pas résister à de telles pressions. Des gaz peuvent donc s'échapper et avoir des effets nuisibles pour la santé.
- Page 15 Attention Attention : composant à vide Tout encrassement ou dommage porte atteinte au fonctionnement du composant à vide. En utilisant des composants à vide, prendre les mesures appropriées pour assurer la propreté et la prévention des dommages éventuels. Attention Attention : zone sensible à la pollution Si le produit ou des composants du produit sont touchés à...
- Page 16 Retirer le protecteur et raccorder la jauge au système à vide. Joint avec anneau de centrage Protecteur Joint avec anneau de centrage et filtre Elément de serrage Garder le protecteur. BG 5136 BFR / C (2019-05)
- Page 17 Raccordement électrique S'assurer que la jauge est correctement raccordée au système à vide (→ 13). DANGER La jauge ne pourra être branchée qu'à des alimen- tations, appareils de mesure ou systèmes de rég- lage et de commande répondant aux exigences pour les basses tensions mises à...
- Page 18 Si vous ne disposez pas d'un câble jauge compatible, confectionnez en un selon le schéma suivant. – 13K2 – Affectation des contacts Broche 1 ldentification de Ia jauge Broche 2 Sortie du signal (mesure) Broche 3 Masse signal Broche 4 Alimentation Broche 5 Masse alimentation Prise Broche 6 Blindage (châssis)
- Page 19 Fonctionnement Mettre la jauge en circuit. Attendre le temps de réchauffement (au moins 15 minutes, pour des mesures à haute précision d'au moins 2 heures). Indications Seulement pour réglage des paramètres par l'usine ZERO Etat Signification <RUN> allumée mode de mesure clignotante mode différent, erreur, hors gamme de mesure...
- Page 20 Le signal de sortie dépend de la position de montage. Le passage d'une position de montage verticale à une position horizontale équivaut à : F.S. U / 90° Δ 1000 hPa ≈ 2 mV 100 hPa ≈ 10 mV 10 hPa ≈...
- Page 21 Appuyer brièvement sur le commutateur <ZERO> avec une goupille (ø ≤ 1.1 mm). L'ajustage du zéro se fait automatiquement. La DEL <RUN> clignote jusqu'à ce que le calibrage soit terminé (durée ≤ 8 s). Appuyer brièvement sur le commutateur max.
- Page 22 Par ailleurs, la rampe permet de régler une valeur offset pour la courbe caractéristique afin de : • compenser une valeur offset du système de mesure ou • générer un zéro légèrement positif pour un convertisseur AN 0 … 10 V. La valeur offset ne devrait pas être supérieure à...
- Page 23 Appuyer de nouveau sur le commutateur <ZERO> : Réglage précis La valeur Zero-Adjust est modifiée dans les 0...3 s : d'une unité à la fois (appuyer sur le commutateur ≈ 1 fois par seconde) Changement de L'ajustage Zero-Adjust change de di- direction dans les rection (la fréquence du clignotement 3...5 s :...
- Page 24 Démontage AVERTISSEMENT AVERTISSEMENT : danger de rupture Les chocs peuvent détruire le capteur en céramique. Ne pas laisser tomber le produit et éviter les chocs violents. DANGER DANGER : composants contaminés Les composants contaminés peuvent nuire à la santé et polluer l'environnement. Se renseigner avant le début de l'intervention sur une éventuelle contamination.
- Page 25 Attention Attention : zone sensible à la pollution Si le produit ou des composants du produit sont touchés à mains nues le taux de dégazage est augmenté. Porter des gants propres, exempts de peluches et utiliser des outils propres. Remettre le système à...
- Page 26 Nous recommandons un contrôle périodique du zéro (→ 20). Pfeiffer Vacuum est dégagée de toute responsabilité et la ga- rantie devient nulle et non avenue si des travaux de réparation sont effectués par le détenteur du produit ou des tiers.
- Page 27 Retour du produit AVERTISSEMENT AVERTISSEMENT : transport de produits contami- nés Les produits contaminés (par des substances radioactives, toxiques, caustiques ou micro- biologiques) peuvent nuire à la santé et polluer l'environnement. Les produits qui nous sont envoyés seront dans la mesure du possible exempts de substances no- cives.
- Page 28 Recyclage DANGER DANGER : composants contaminés Les composants contaminés peuvent nuire à la santé et polluer l'environnement. Se renseigner avant le début de l'intervention sur une éventuelle contamination. Observer les prescriptions essentielles et prendre les pré- cautions afférentes à la manipulation de com- posants contaminés.
- Page 29 1.3332 0.1332 mm HG 1 Pa = 1 N/m Certificat ETL ETL LISTED The products CMR 361 … CMR 365 • conform to the UL Standard UL 61010-1 • are certified to the CSA Standard CSA C22.2 # 61010-1 3103457...
- Page 30 Déclaration CE de conformité Par la présente, nous, Pfeiffer Vacuum, déclarons que le produit ci-après est conforme à la Directive relative à la compatibilité électromagnétique 2014/30/CE et la Directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques 2011/65/UE.
- Page 31 Notes BG 5136 BFR / C (2019-05)
- Page 32 A P A S S I O N F O R P E R F E C T I O N Dans le monde entier, Pfeiffer Vacuum est reconnu pour Un seul fournisseur de ses solutions de vide innovantes et adaptées, son approche solutions de vide technologique, ses conseils et la fiabilité...
