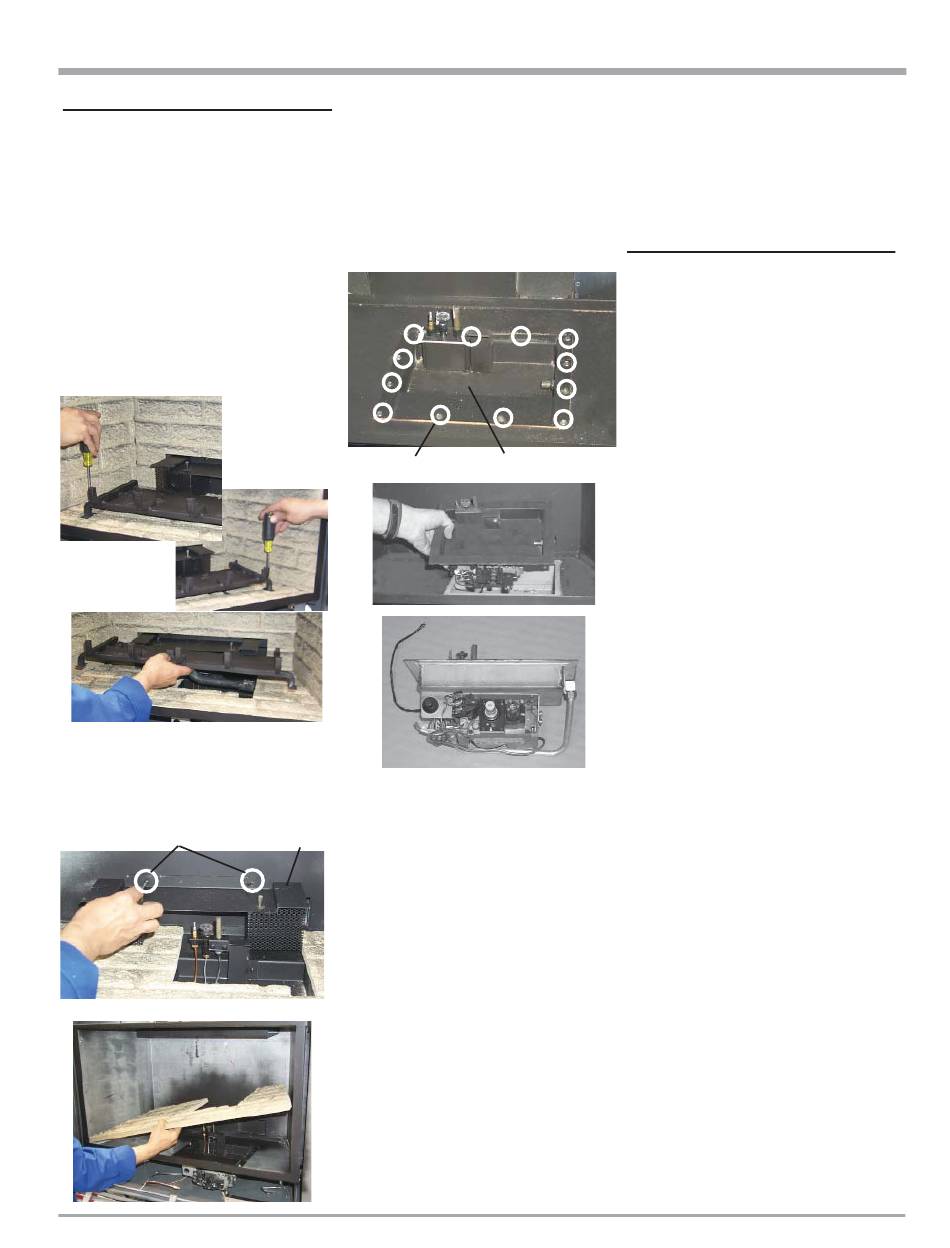

REMPLACEMENT DE
LA SOUPAPE
1) Couper l'alimentation en gaz.
2) Retirer les grilles d'aération (et la porte en
saillie s'il y a lieu).
3) Ouvrir la porte plate et la retirer.
4) Enlever les bûches.
5) Dévisser les deux vis qui retiennent la grille
et la sortir de l'appareil.
6) Enlever les deux vis et enlever les bûches
Schéma 1 : Dévisser les deux vis de chaque
côté du brûleur.
7) Retirer le panneau de brique en bas
8) Débrancher l'alimentation en gaz. (schéma
2)
screws
Rear Log Stand
P90 Foyer à évent direct à dégagement zéro
9) Débrancher les deux fi ls TP et les deux
fi ls TH et mise à la terre de la soupape, tel
qu'illustré ci-dessous.
10) Retirer les dix vis qui retiennent le plateau
de la soupape en place et le soulever
11) Retirer le tube pilote de la soupape à l'aide
d'une clé de 7/16 po
Valve Tray Assembly
screws
12) l'aide d'une clé métrique de 9 mm, dévisser
l'écrou qui retient les thermocouples de
désexcitation rapide à la soupape.
13)
L'enlever en dévissant l'écrou à l'arrière du
support de fi xation..
14) Retirer l'écrou conique de la « sortie de gaz
» à l'aide d'une clé de 13/16 po.
15) Retirer le raccord conique de la « sortie de
gaz » à l'aide d'une clé de 11/16 po
MAINTENANCE
16) Remove the 4 Phillips head screws from
the sides of the valve bracket and remove
valve.
Hint:
If you are using black pipe, ensure
that there is a union by the valve,
otherwise removal will be almost
impossible.
INSTALLING VALVE
1) Attach the valve to the valve bracket with
the 4 (m5x8 metric) screws provided.
2) Reconnect the "gas out" fl are fi tting with an
11/16" wrench.
3) Reconnect the "gas out" fl are nut with a
13/16" wrench.
4) Install piezo ignitor push button assembly
and reconnect wire.
5) Reconnect the quick drop out thermocouple
nut with a 9mm wrench.
6) Reconnect the pilot tube nut with a 7/16"
wrench.
7) Scrape off the old gasket from the fl oor of
the fi rebox and from the valve tray assembly.
8) Install a new gasket and reinstall the valve
tray assembly.
Note:
Failure to install a new gasket
may severely affect the appliance
performance.
9) Reinstall the 10 hold down screws.
10) Hook up the 2 TP and 2 TH wires to the
appropriate connections on the valve.
11) Reinstall the bottom brick panel and the
front log stand.
12) Install Burner/grate assembly
13) Hook up the gas line and check for gas
leaks with a soap and water solution or a
gas leak detector. (Do not use open fl ame
for leak testing.)
14) Fire up the unit temporarily
15) Check the manifold pressure.
16) Reinstall the logs and brick panels as
needed.
17) Close the door and replace the louvers.
18) Fire up the unit again and check for proper
fl ame appearance and glow on logs.
47
