INSTRUCCIONES DE ENSAMBLAJE

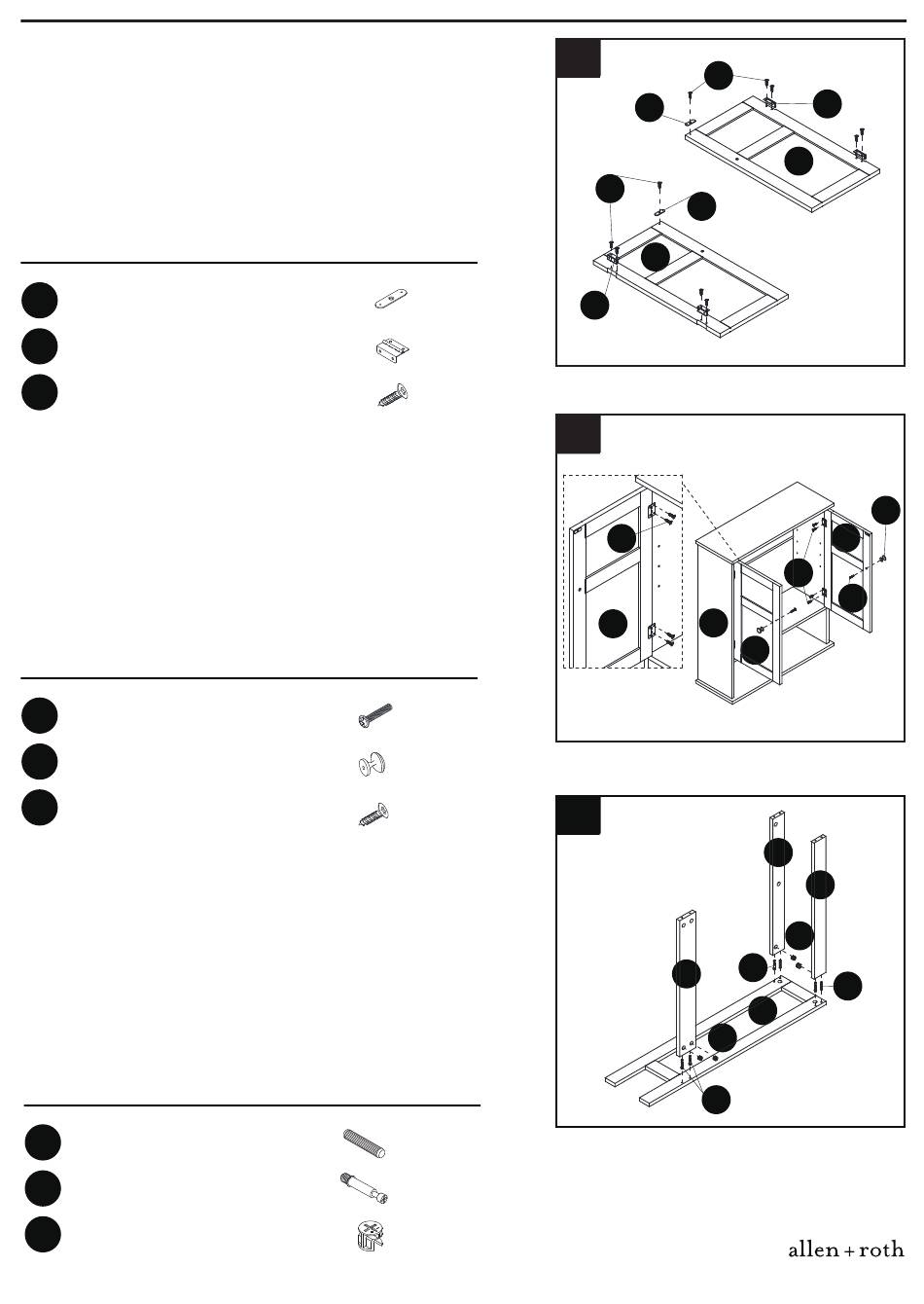

6. Fije la placa del pestillo de la puerta (HH) a la parte
superior dentro de la puerta izquierda (M) con un tornillo
M3 x 10 mm (II) como se muestra. Repita para la puerta
derecha (N).
Fije las bisagras de la puerta (LL) en el borde interior de la
puerta izquierda (M) con los tornillos M3 x 10 mm (II).
Repita para la puerta derecha (N).
Aditamentos Utilizados
HH
Placa de pestillo de la puerta
LL Bisagra de la puerta
II
Tornillo M 3 x 10 mm
7. Fije la puerta izquierda (M) a la parte interior del panel
lateral superior izquierdo (B) con los tornillos
M3 x 10 mm (II) a través de los orificios abiertos de las
bisagras de la puerta (LL). Repita para la puerta derecha
(N).
Fije las manijas (GG) a la puerta izquierda (M) y la puerta
derecha (N) con un tornillo M4 x 18 mm (FF) a través de
cada puerta y en la manija (GG).
Aditamentos Utilizados
FF
Tornillo M 4 x 18 mm
GG
Manija
II Tornillo M 3 x 10 mm
8. Coloque el panel lateral inferior izquierdo (K) sobre una
superficie suave y plana. Inserte las espigas de madera
(AA) y las espigas de metal (BB) donde indica la ilustración.
Fije las vigas centrales (O) y las vigas inferiores (P) donde
indica la ilustración e inserte las contratuercas (CC) en los
orificios en la parte inferior de cada una. Fije las
contratuercas (CC) a las espigas de metal (BB) con un
destornillador Phillips.
Aditamentos Utilizados
AA
Espiga de madera
BB
Espiga de metal
CC
Contratuerca
6
II
x 2
LL
x 4
x 10
7
M
x 2
x 2
x 8
8
x 2
x 4
x 4
24
II
HH
M
HH
N
II
B
M
O
CC
BB
P
K
CC
BB
Lowes.com/allenandroth
LL
GG
N
II
FF
O
AA
™
