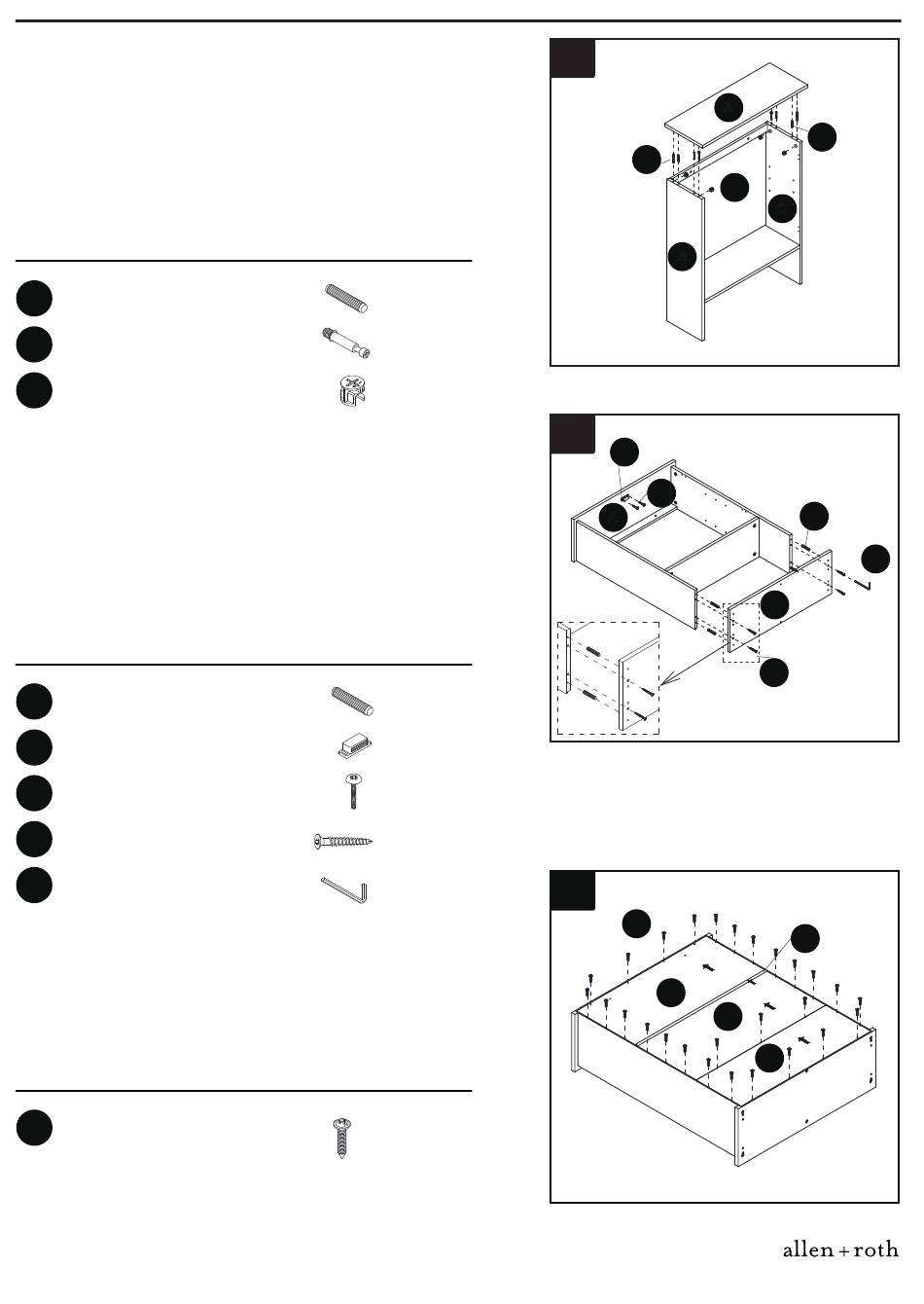

INSTRUCTIONS POUR L'ASSEMBLAGE
3. Mettez l'assemblage à l'endroit. Insérez les goujons en
bois (AA) et les goujons métalliques (BB) dans les
endroits indiqués, puis fixez le panneau supérieur (A).
Insérez les écrous de blocage (CC) dans les trous situés
en haut du panneau latéral supérieur gauche (B) et du
panneau latéral supérieur droit (C) et fixez le tout aux
goujons métalliques (BB) à l'aide d'un tournevis cruciforme.
Quincaillerie utilisée
AA
Goujon en bois
BB
Goujon métallique
CC
Écrou de blocage
4. Couchez soigneusement l'assemblage sur le sol. Fixez la
fermeture magnétique (DD) sous le panneau supérieur (A)
à l'aide de vis M2,5 de 14 mm (EE).
Insérez les goujons en bois (AA) dans les endroits indiqués
au bas du panneau latéral supérieur gauche (B) et du
panneau latéral supérieur droit (C), puis fixez le panneau
inférieur (G). Fixez le tout à l'aide de vis M5 de 40 mm (JJ)
et d'une clé hexagonale (PP).
Quincaillerie utilisée
AA Goujon en bois
DD
Fermeture magnétique
EE
Vis M2,5 de 14 mm
JJ
Vis M5 de 40 mm
PP
Clé hexagonale
5. Placez le panneau arrière supérieur (H), le panneau arrière
central (I) et le panneau arrière inférieur (J) aux endroits
indiqués. Insérez ensuite le raccord à panneaux arrière (Q)
dans l'endroit indiqué avant de fixer toutes les pièces à
l'aide de vis M2,5 de 10 mm (MM) sur le rebord.
Quincaillerie utilisée
MM Vis M2,5 de 10 mm
3
x 4
x 4
x 4
4
x 4
x 1
x 2
x 4
x 1 5
x 27
14
A
BB
CC
C
B
DD
EE
A
G
JJ
MM
H
I
J
