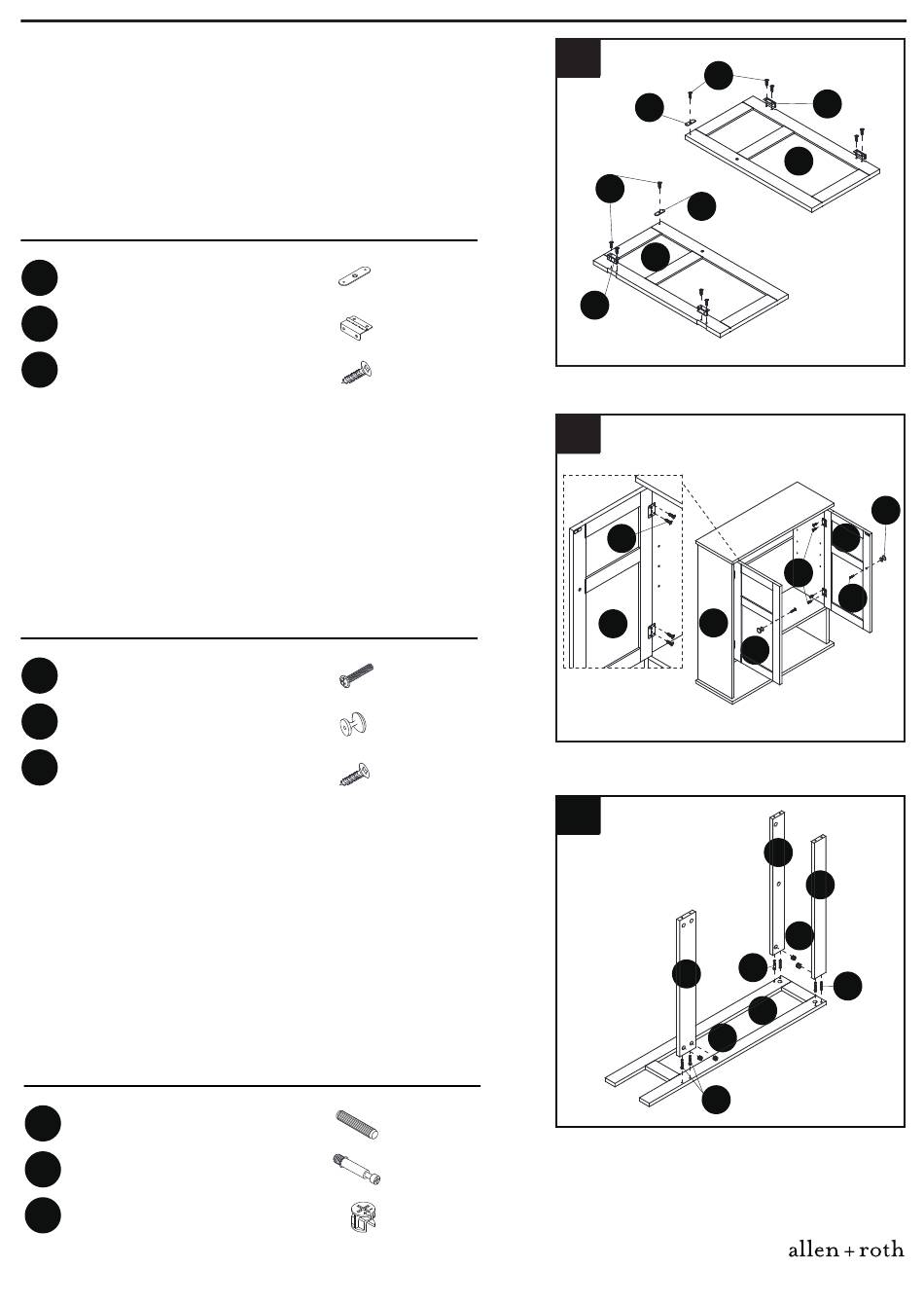

INSTRUCTIONS POUR L'ASSEMBLAGE
6. Fixez le loquet de porte (HH) à la partie supérieure de la
porte gauche (M) à l'aide de vis M3 de 10 mm (II) tel qu'il
est indiqué. Répétez cette étape pour la porte droite (N).
Fixez les charnières de porte (LL) au rebord intérieur de la
porte gauche (M) à l'aide de vis M3 de 10 mm (II). Répétez
cette étape pour la porte droite (N).
Quincaillerie utilisée
HH
Loquet de porte
LL Charnière de porte
II
Vis M3 de 10 mm
7. Fixez la porte gauche (M) à l'intérieur du panneau latéral
supérieur gauche (B) en insérant les vis M3 de 10 mm (II)
dans les trous des charnières de porte (LL). Répétez cette
étape pour la porte droite (N).
Fixez les poignées (GG) à la porte gauche (M) et à la porte
droite (N) en insérant une vis M4 de 18 mm (FF) dans
chaque porte et poignée (GG).
Quincaillerie utilisée
FF
Vis M4 de 18 mm
GG
Poignée
II Vis M3 de 10 mm
8. Déposez le panneau latéral inférieur gauche (K) sur une
surface plane, mais qui n'est pas dure. Insérez les goujons
en bois (AA) et les goujons métalliques (BB) dans les
endroits indiqués.
Fixez les traverses centrales (O) et la traverse
inférieure (P) aux endroits indiqués, puis insérez les
écrous de blocage (CC) dans les trous situés au bas de
chaque traverse. Fixez les écrous de blocage (CC) aux
goujons métalliques (BB) à l'aide d'un tournevis cruciforme.
Quincaillerie utilisée
AA
Goujon en bois
BB Goujon métallique
CC Écrou de blocage
