INSTRUCCIONES DE ENSAMBLAJE

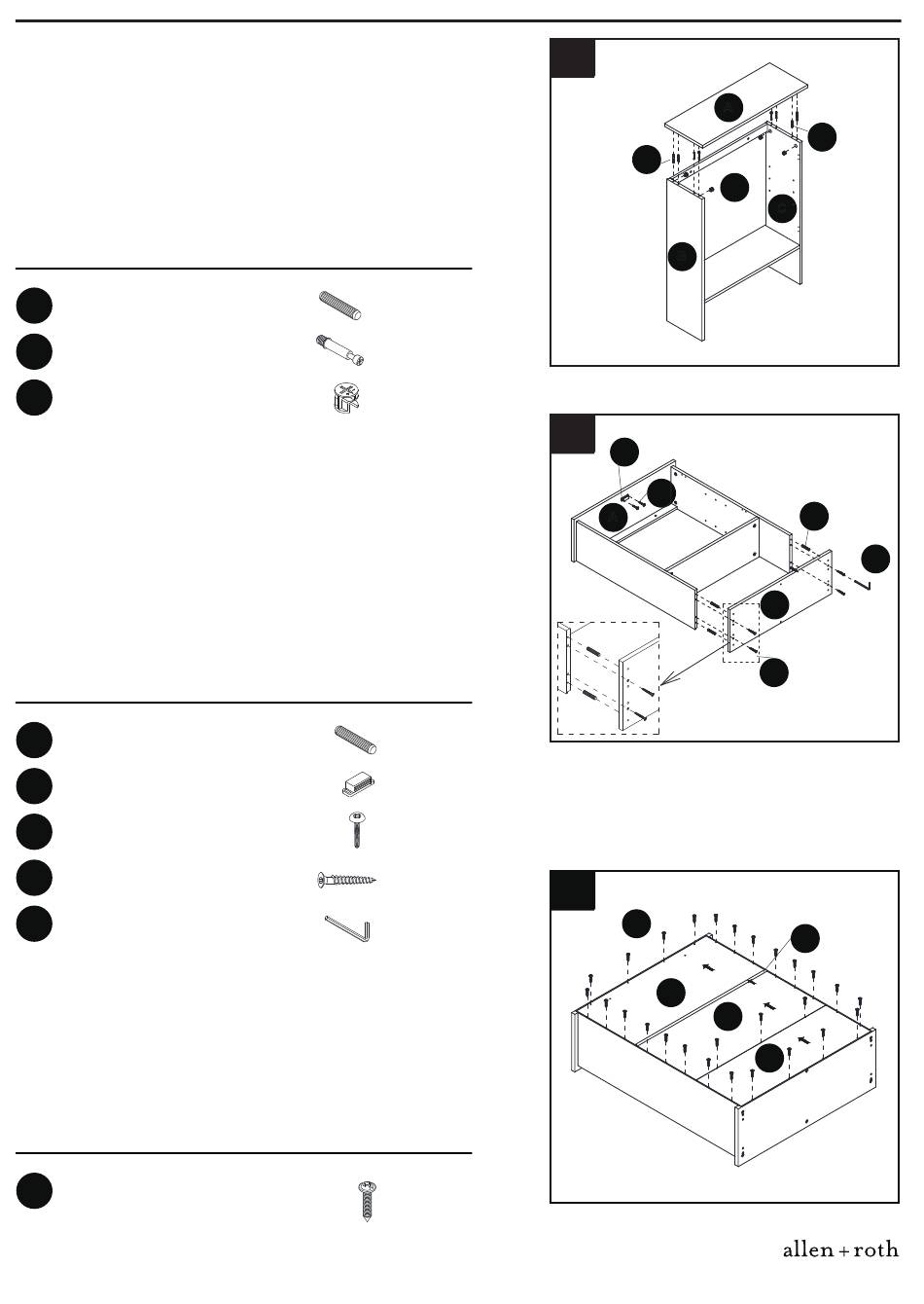

3. Coloque el ensamblaje en posición vertical. Inserte las
espigas de madera (AA) y las espigas de metal (BB) donde
indica la ilustración y fije el panel superior (A).
Inserte las contratuercas (CC) en los orificios de la parte
superior del panel lateral superior izquierdo (B) y el panel
lateral superior derecho (C), y fije a las espigas de metal
(BB) con un destornillador Phillips.
Aditamentos Utilizados
AA
Espiga de madera
BB
Espiga de metal
CC
Contratuerca
4. Coloque cuidadosamente el ensamble hacia abajo. Fije el
pestillo magnético (DD) a la parte inferior del panel
superior (A) con los tornillos M 2 5 x 14 mm (EE).
IInserte las espigas de madera (AA) donde indica la
ilustración en la parte inferior del panel lateral superior
izquierdo (B) y el panel lateral superior derecho (C), y fije
el panel inferior (G). Fije con los tornillos M5 x 40 (JJ)
y apriete con la llave Allen (PP).
Aditamentos Utilizados
AA
Espiga de madera
DD
Pestillo magnético
EE Tornillo M 2,5 x 14 mm
JJ
Tornillo M 5 x 40 mm
PP
Llave Allen
5. Fije el panel posterior superior (H), el panel posterior
central (I) y el panel posterior inferior (J) donde indica la
ilustración. Luego, fije el conector del panel posterior (Q)
donde indica la ilustración antes de fijar todas las piezas
con los tornillos M 2,5 x 10 mm (MM) alrededor de los
bordes.
Aditamentos Utilizados
MM Tornillo M 2,5 x 10 mm
3
x 4
x 4
x 4
4
x 4
x 1
x 2
x 4
5
x 1
x 27
23
A
BB
CC
C
B
DD
EE
A
G
JJ
MM
H
I
J
