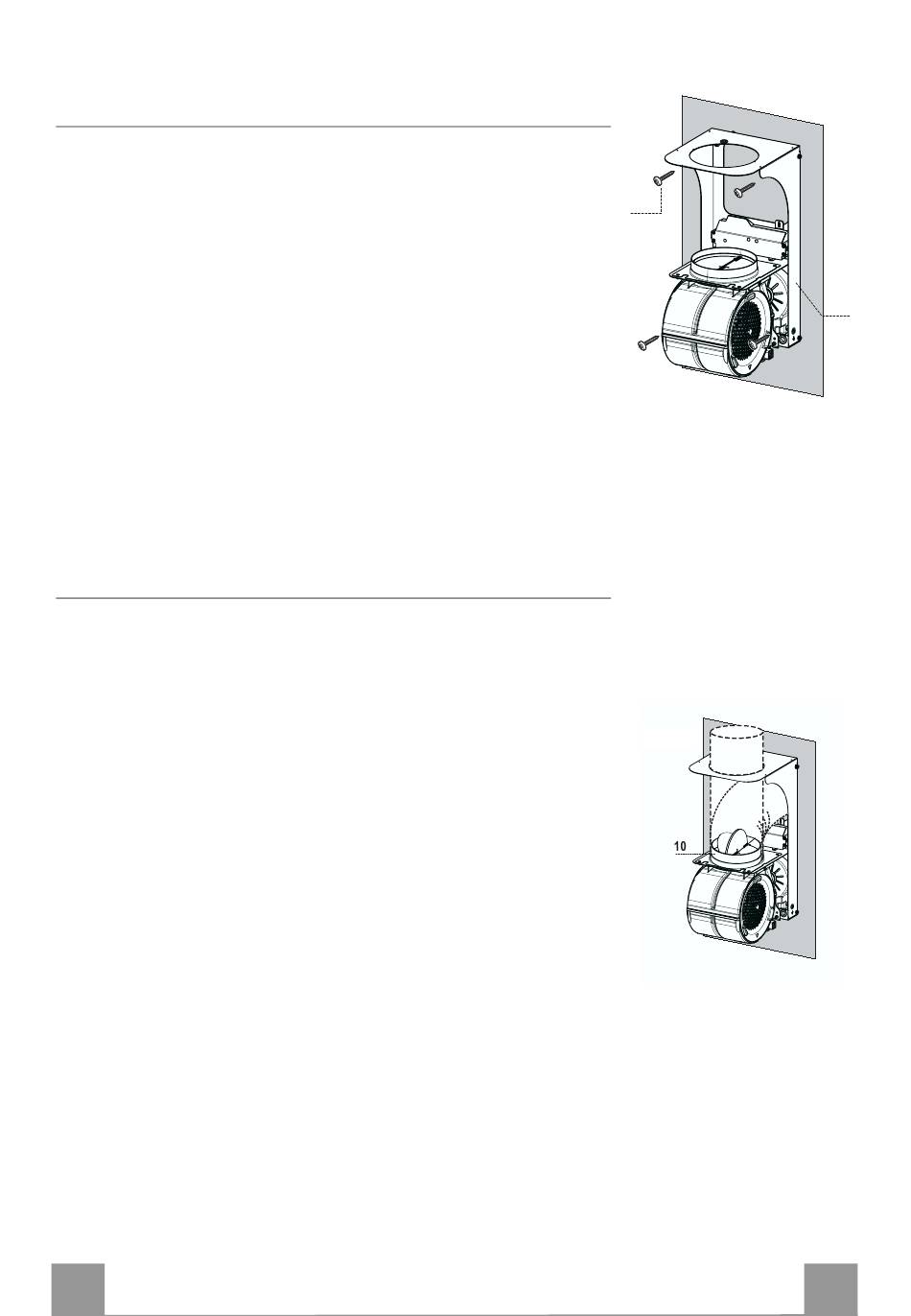

Montage du support de hotte
• Appuyer le support de hotte 3 contre le mur en s'assurant que
les trous dans le support correspondent bien à ceux dans le
trou.
• Bloquer le support de hotte au mur avec les 4 vis 12a accom-
pagnant la hotte.
• Avant de fixer les vis définitivement, s'assurer que le support
est à niveau. Après cette opération seulement, procéder à serrer
définitivement les vis.
Remarque : Le corps de hotte doit être fixé aux poteaux muraux.
Si nécessaire, installer un support de bois derrière le mur sec,
monté à ras entre les deux poteaux. Cela assurera la structure né-
cessaire et le support requis pour le montage.
VERSION À ÉVACUATION AVEC SYSTÈME D'ÉCHAPPEMENT
Pour installer la version à évacuation, raccorder la hotte à la che-
minée avec une conduite rigide de 6".
• Monter le clapet 10 ø 6".
SORTIE D'AIR À L'ARRIÈRE DE LA HOTTE
• Pour percer le trou de sortie d'air dans le mur, procéder
conformément au schéma dans le paragraphe relatif au perçage
mural.
• Fixer le tube avec une quantité appropriée de colliers de ser-
rage. Ce matériel n'est pas fourni avec la hotte.
• Retirer le filtre charbon le cas échéant.
SORTIE D'AIR EN HAUT DE LA HOTTE
• En cas où la connexion de la hotte aux tuyaux de sortie d'air
est assuré par un tuyau de 6", utiliser un tuyau rigide.
• Raccorder la hotte à la tuyauterie avec un tuyau rigide ou
flexible.
• Fixer le tube avec une quantité appropriée de colliers de ser-
rage. Ce matériel n'est pas fourni avec la hotte.
• Retirer le filtre charbon le cas échéant.
FR
Raccords
D'AIR
12a
ø 150
3
2
23
1
