Precauciones durante la conexión de los cables
Si utiliza cables de otros fabricantes (cable de fuente
de alimentación), utilice los tornillos suministrados
para simplificar la conexión. Asegúrese de efectuar
correctamente las conexiones siguiendo el
procedimiento que se describe a continuación. Si
tiene dudas sobre la forma de hacer las conexiones,
consulte a su distribuidor.
1. Compruebe el tamaño de los cables.
• Para obtener información sobre el tamaño de los
cables, consulte las "Precauciones al conectar los
cables de la fuente de alimentación" y las
"Precauciones sobre los cables de la fuente de
alimentación" (página 19) suministradas, y
utilice el cable del tamaño especificado.
• Si no conoce el tamaño del cable empleado,
consulte a su distribuidor.

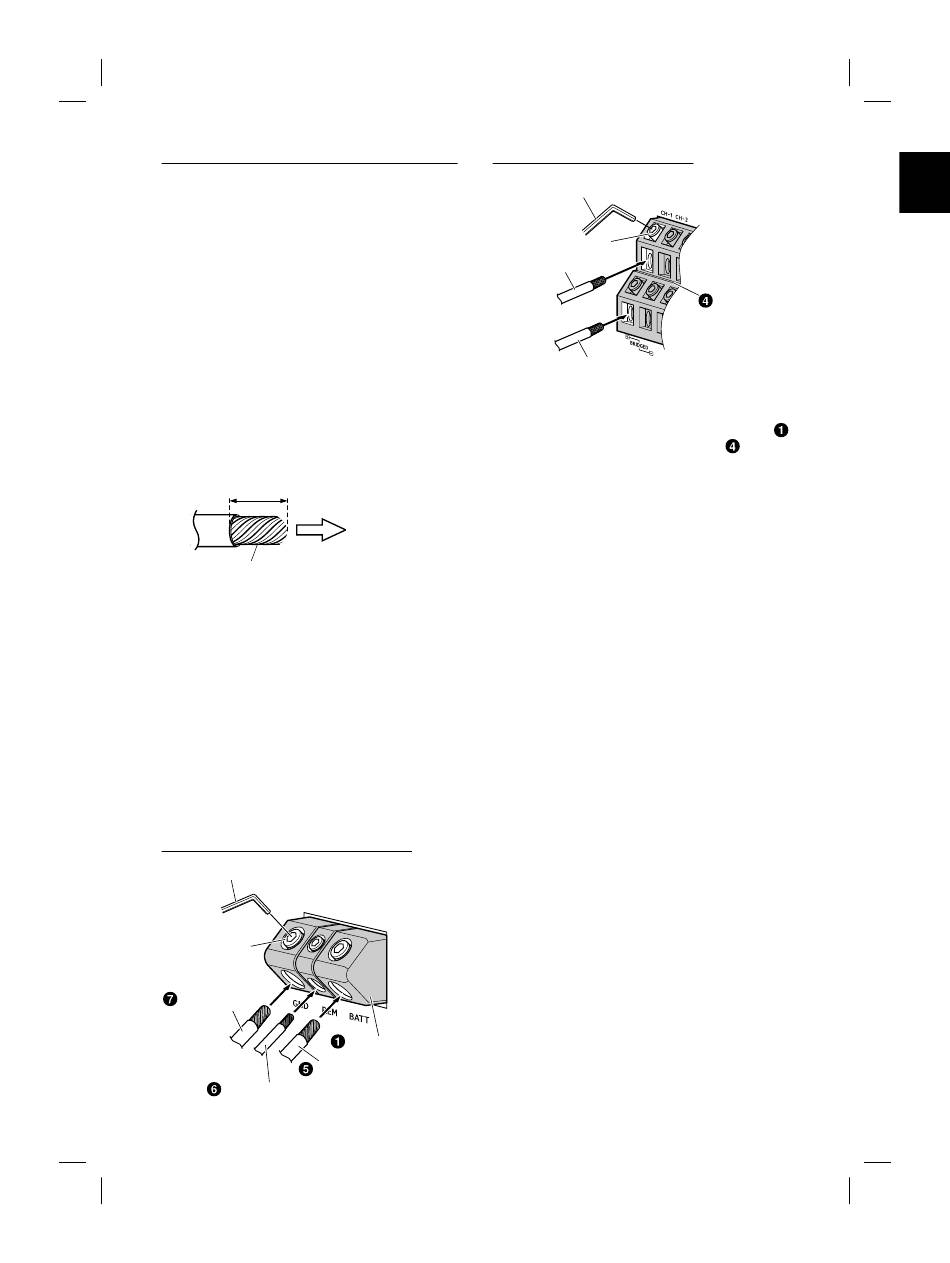

2. Quite aproximadamente 7 – 10 mm de aislante
de los extremos de los alambres.
7 – 10 mm
Retuerza la punta de los cables
NOTAS:
• Si el largo de los conductores sin aislante es
demasiado corto, las conexiones podrán quedar
mal hechas, lo que a su vez podrá causar fallas de
operación o interrupciones en el sonido.
• Por otro lado, si los conductores sin aislante son
demasiado largos, podrán producirse
cortocircuitos eléctricos.
3. Apriete el tornillo hexagonal con la llave
hexagonal (grande o pequeña) (incluida) para
fijar el cable.
Antes de hacer esta conexión, use un
manguito aislante contraíble para cubrir los
cables expuestos que sobresalen del terminal.
Terminal de suministro de alimentación
Llave hexagonal (incluida)
Tornillo hexagonal
Cable de tierra
Cable de la batería
Cable para encendido remoto
6
-ES
ALPINE R-A90S 68-35792Z94-A (EN/FR/ES)
Terminales de salida del altavoz
Llave hexagonal (incluida)
Tornillo hexagonal
Cable de salida
de altavoz (+)
Cable de salida de altavoz (–)
NOTAS:
• Verifique que utiliza el tornillo hexagonal fijado
en el terminal de suministro de alimentación ( )
o los terminales de salida del altavoz ( ).
• Por razones de seguridad, conecte los cables de la
batería al final.
• Para evitar la desconexión de los cables o la caída
de la unidad, asegúrese de no coger los cables
Extremo del
para transportar la unidad.
conductor del
producto
Terminal de suministro
de alimentación
Terminales de
salida del
altavoz
