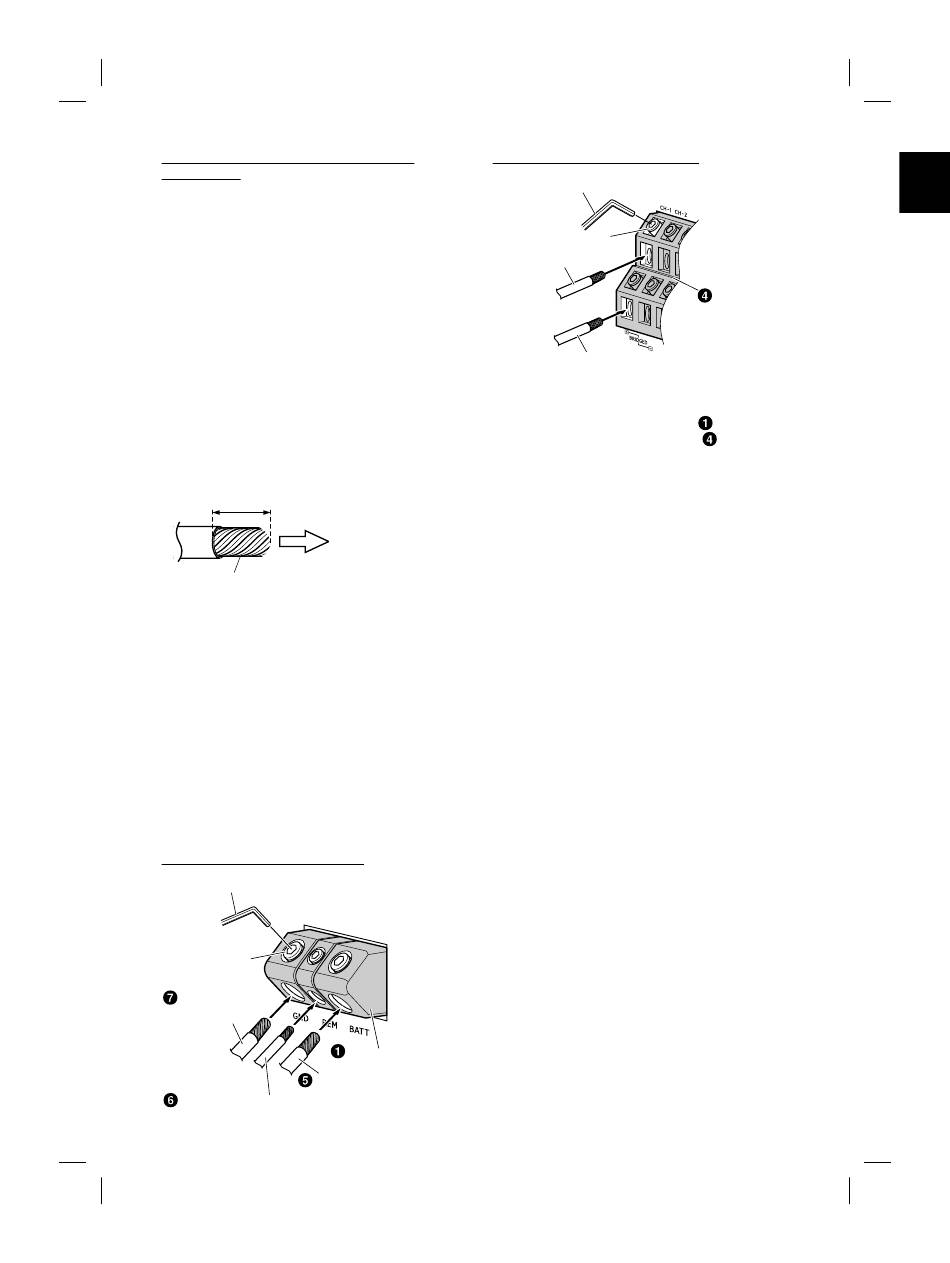

Précautions avec les connexions des fils
conducteurs
En cas d'utilisation des câbles conducteurs d'autres
fabricants (câble d'alimentation), utiliser les vis
fournies pour simplifier la connexion. Faire
correctement les connexions en se référant à la
description suivante. En cas de doute, contacter
votre revendeur.
1. Vérifier le calibre des fils.
• Pour plus d'informations sur la taille des câbles à
utiliser, reportez-vous aux rubriques
« Précautions concernant le raccordement des
câbles d'alimentation » et « Précautions
concernant les câbles d'alimentation »
(page 19), et utilisez la taille de câble spécifiée.
• Si le calibre des fils utilisés est inconnu, se
renseigner auprès du revendeur.
2. Retirer l'isolation des bouts des fils de connexion
de 7 – 10 mm (9/32" – 13/32").
7 – 10 mm
(9/32" – 13/32")
Entortillez l'extrémité des fils conducteurs
REMARQUES :
• Si la longueur des conducteurs avec l'isolation
retirée est trop courte, une connexion incorrecte
risque de se produire et cela peut provoquer une
panne de fonctionnement ou l'interruption du son.
• D'autre part, si la longueur du conducteur est
trop longue, un court-circuit électrique risque de
se produire.
3. Serrer la vis à tête hexagonale avec la clé
hexagonale (grande ou petite) (fournie) pour
fixer le conducteur.
Avant de faire cette connexion, utiliser la
gaine rétrécissable isolante afin de couvrir
les câbles dénudés dépassant la borne.
Borne d'alimentation électrique
Clé hexagonale (fournie)
Vis à tête
hexagonale
Conducteur de
mise à la terre
Conducteur de la batterie
Conducteur de mise sous tension télécommandée
6
-FR
ALPINE R-A90S 68-35792Z94-A (EN/FR/ES)
Bornes de sortie du haut-parleur
Clé hexagonale (fournie)
Vis à tête hexagonale
Fil de sortie du
haut-parleur (+)
REMARQUES :
• Veillez à utiliser la vis à tête hexagonale fixée à la
borne d'alimentation électrique ( ) ou aux
bornes de sortie du haut-parleur ( ).
• Par mesure de sécurité, connecter les fils de la
batterie en dernier.
• Pour éviter le débranchement des conducteurs
ou de faire tomber l'appareil, ne pas saisir les
conducteurs lors du transport de l'appareil.
Côté extrémité du
conducteur du produit
Borne d'alimentation
électrique
Fil de sortie du haut-parleur (–)
Bornes de
sortie du
haut-parleur
LIST
DES
Vérifiez
concern
Conduct
télécom
a. L'unité
sous t
électr
b. Le con
princi
est all
c. Le con
princi
(+) 5 V
terre)
la con
l'ante
Si l'un
condu
téléco
une so
(allum
fusibl
d'allu
perme
maint
que le
Si cett
fusibl
comm
peut ê
tensio
utilisé
R-A90
ce com
S'assu
quand
l'amp
