6.2 Възможности за свързване
Инструкция за монтаж и експлоатация Wilo-Stratos MAXO/-D/-Z
Eлектрическо свързване
Свързване
Аналогов вход 1 (AI 1)
Аналогов вход 2 (AI 2)
Wilo Net
Табл. 11: Изисквания за кабелите
*
Дължина на кабела ≥ 2 m: Използвайте екранирани кабели.
**
При използване на втулки на жилата максималното сечение при
комуникационните интерфейси се намалява на 1 mm². При елемента Wilo-
Connector са допустими всички комбинации до 2,5 mm².
ПРЕДУПРЕЖДЕНИЕ
Токов удар!
При свързване на SSM/SBM проводниците внимавайте за отделно прокарване
на тръбопроводите към областта SELV, тъй като в противен случай защитата
SELV вече не може да се гарантира!
При сечения на кабела от 5-10 mm преди монтажа на кабела свалете вътрешния
уплътнителен пръстен от кабелното съединение с резба.
Ø 5-10 mm
2.3

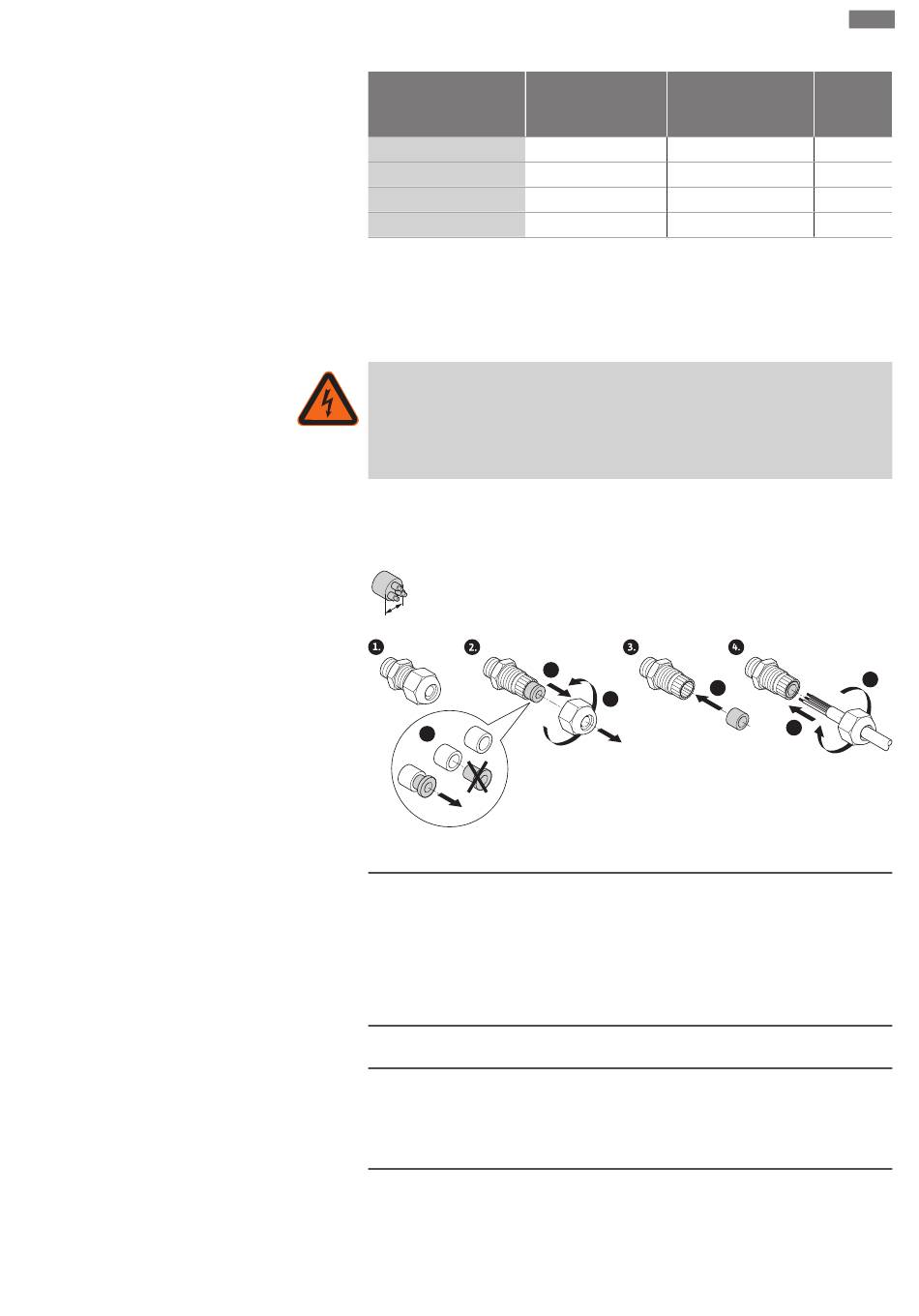

Fig. 22: Кабелно съединение с резба ∅ 5-10 mm
ЗАБЕЛЕЖКА
• Затегнете кабелното съединение с резба M16x1,5 към регулиращия модул с
въртящ момент 2,5 Nm.
• С цел да се осигури намаляване на натоварването затегнете гайката с въртящ
момент 2,5 Nm.
• Вътрешно уплътнение на кабелното съединение с резба за монтаж на
кабелни сечения ≥ 5 mm.
ВНИМАНИЕ
Опасност от материални щети!
Никога не присъединявайте източник на ел. захранване към две фази с 400 V!
Опасност от разрушаване на електрониката.
▪ Присъединявайте източник на ел. захранване само към 230 V (фаза към нулев
проводник)!
Кабелно сечение в Кабелно сечение в
2 2
mm mm
Мин. Макс.
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
