6.5 Analogā ieeja (AI 1) vai (AI 2) -
violēts spaiļu bloks
6.6 Digitālā ieeja (DI 1) vai (DI 2) -
pelēks spaiļu bloks
Uzstādīšanas un ekspluatācijas instrukcija Wilo-Stratos MAXO/-D/-Z
Pieslēgšana elektrotīklam

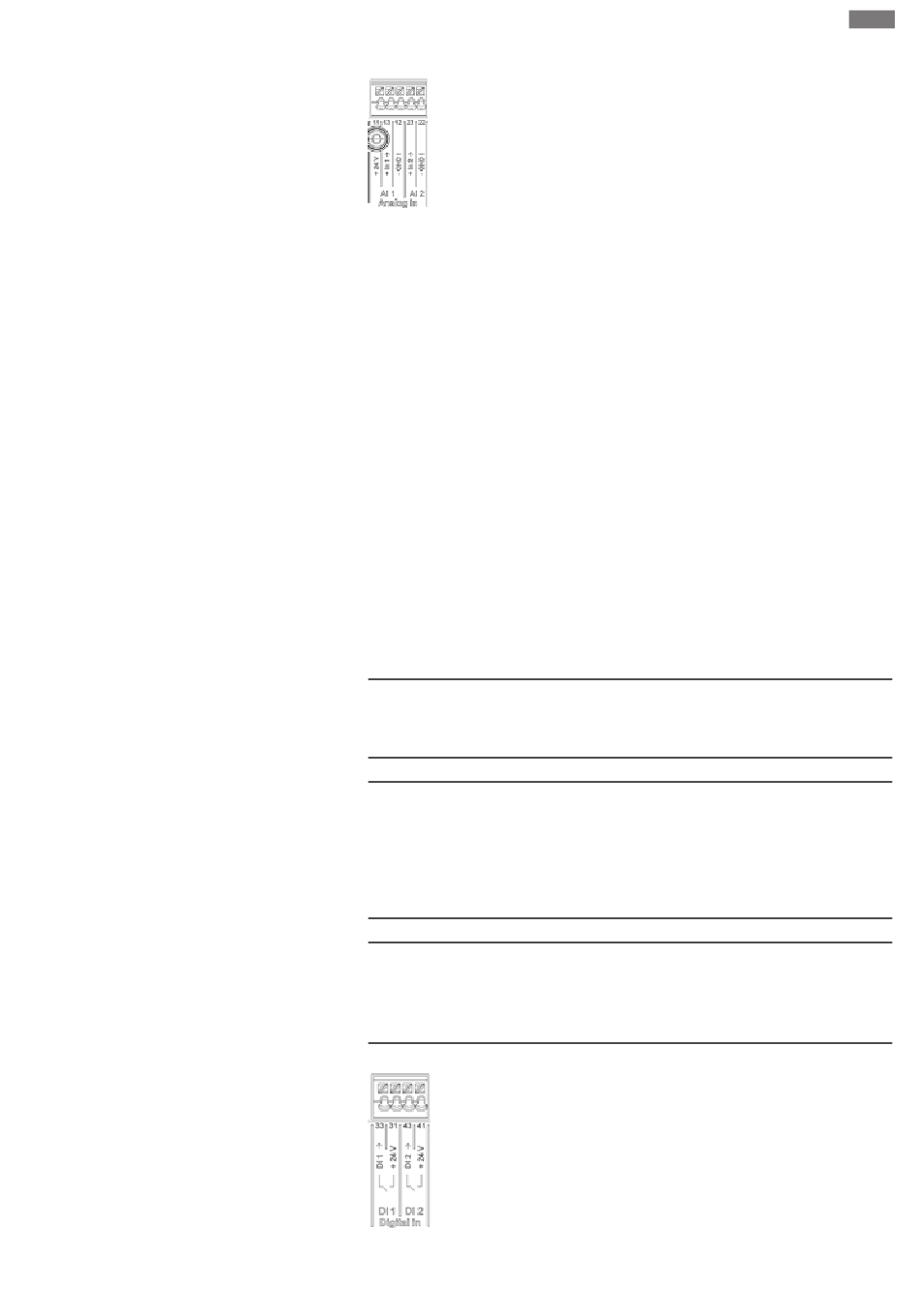

Fig. 33: Analog In
Analogā signāla avoti AI1 izmantošanas gadījumā tiek pieslēgti 12. un 13. spailei, bet
AI2 izmantošanas gadījumā - 22. un 23. spailei.
Signālu 0 – 10 V, 2 – 10 V, 0 – 20 mA un 4 – 20 mA gadījumā ir jāņem vērā polaritāte.
Aktīvu sensoru var apgādāt ar 24V DC caur sūkni. Šim nolūkam noņemt spriegumu
spailēs +24 V (11) un GND I (12).
Analogās ieejas var izmantot šādām funkcijām:
▪ Ārēja uzdotās vērtības ievade
▪ Sensora pieslēgums:
– Temperatūras sensors
– Spiedienu starpības sensors
– PID sensors
Analogā ieeja šādiem signāliem:
▪ 0-10 V
▪ 2-10 V
▪ 0-20 mA
▪ 4-20 mA
▪ PT1000
Tehniskie parametri:
▪ Analogās ieejas slodze (0)4 – 20 mA: ≤ 300 Ω
▪ Slodzes pretestība pie 0 – 10 V, 2 – 10 V: ≥ 10 kΩ
▪ Caursites izturība: 30 V DC / 24 V AC
▪ Spaile aktīvo sensoru apgādei ar 24 V līdzstrāvu - maksimālā strāvas slodze: 50 mA
IEVĒRĪBAI
„Analogo ieeju AI 1 un AI 2 pielietojums un funkcionēšana [} 1932]" skatīt nodaļu
10.5
UZMANĪBU
Pārslodze vai īssavienojums
24V pieslēguma pārslodzes vai īssavienojuma gadījumā visas ieejas funkcijas
(analogās ieejas un digitālās ieejas) pārtrūkst.
Kad pārslodzes vai īssavienojuma situācija ir novērsta, ieejas funkcijas atkal ir
pieejamas.
UZMANĪBU
Pārspriegums neatgriezeniski sabojā elektroniku
Analogās un digitālās ieejas ir aizsargātas pret pārspriegumu līdz 30 V DC / 24 V AC.
Augstāks pārspriegums neatgriezeniski sabojā elektroniku.
Fig. 34: Digital In
lv
1893
