Инструкция за монтаж и експлоатация Wilo-Stratos MAXO/-D/-Z
Комуникационни интерфейси: Настройка и функция
Вид на сигнала аналогов вход (AI2)
За сензор за зададена стойност
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA

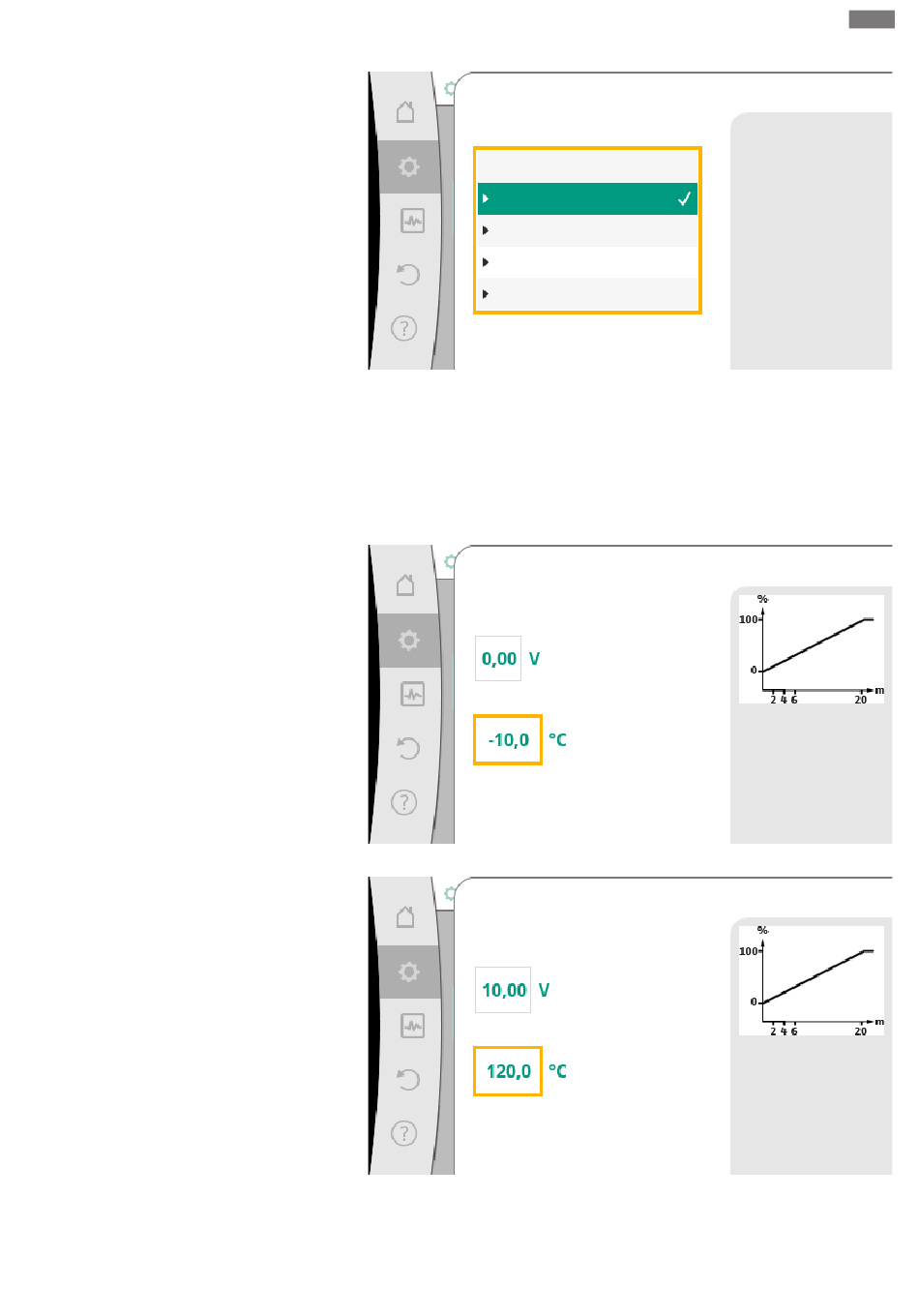

Fig. 79: Вид на сигнала
При избор на вида на сигнала „PT1000" всички настройки за входа на сензора са
завършени, всички останали видове на сигнала изискват нови настройки.
За прехвърлянето от стойности на аналогови сигнали на действителни стойности
се дефинира рампата за прехвърляне. За целта се посочва минималната и
максималната опорна точка на характеристиката и се допълват съответните
прилежащи действителни стойности (съпоставяне МИН. сигнал/стойност и
съпоставяне МАКС. сигнал/стойност).
Мин. сигнал/съответстваща стойност
Аналогов вход (AI2)
Стойност на сигнала
Съответстваща стойност
Fig. 80: Съпоставяне Мин. сигнал/стойност за сензор за действителна стойност
Макс. сигнал/съответстаща стойност
Аналогов вход (AI2)
Стойност на сигнала
Съответстваща стойност
Fig. 81: Съпоставяне Макс. сигнал/стойност за сензор за действителна стойност
С въвеждането на минимална и максимална опорна точка на характеристиката
въвеждането е завършено.
bg
Настройте аналогов вход за
вида на сигнала 0...10 V
.
Определяне минимум
на характеристиката на
действителните стойности
за терморезистор.
Определяне максимум
на характеристиката на
действителните стойности
за терморезистор.
