6.4 Komunikācijas saskarņu
pieslēgšana
1890
Pieslēgšana elektrotīklam

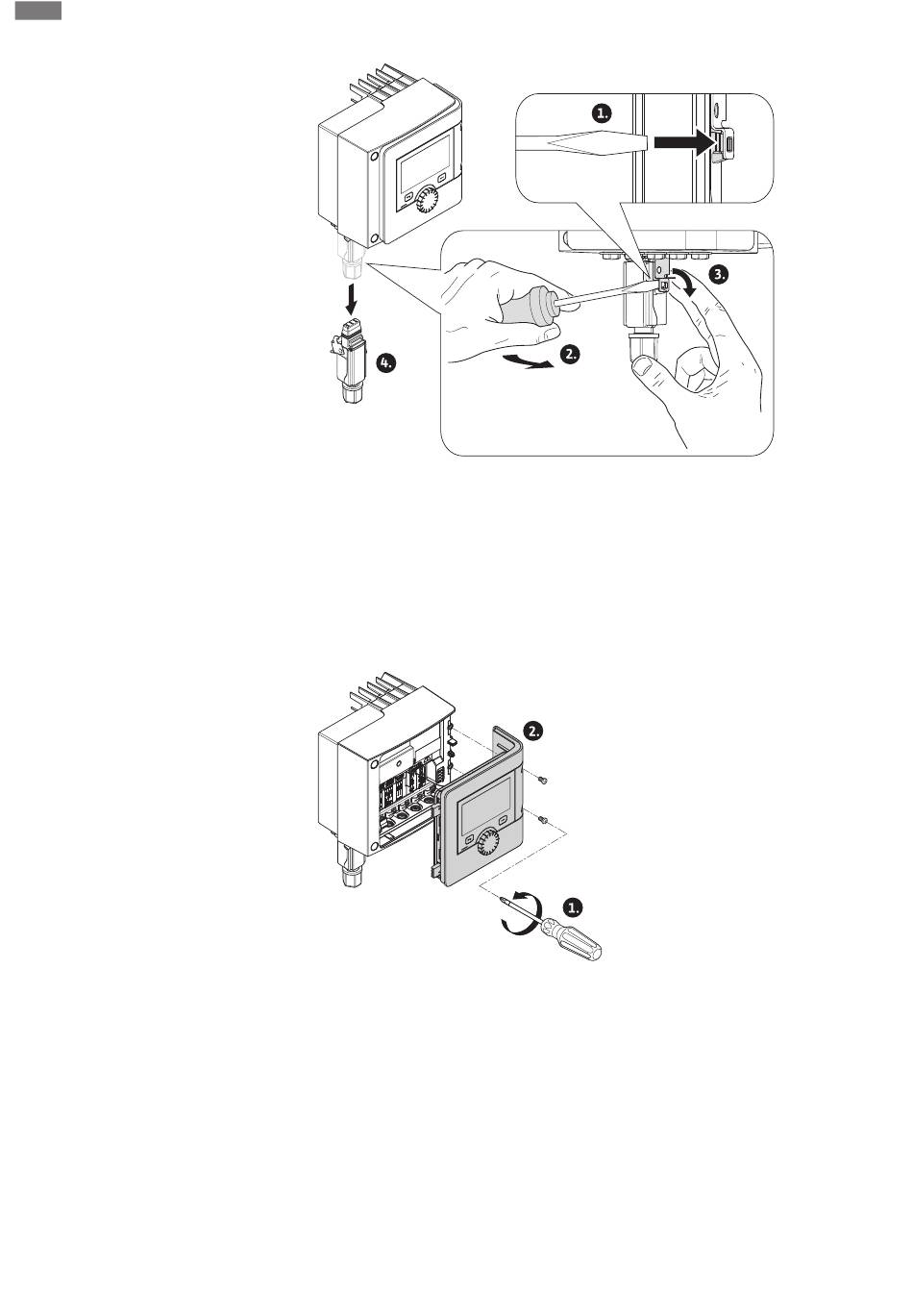

Fig. 30: Wilo-Connector demontāža
2. Izmantojot piemērotu inzstrumentu, atbrīvojiet mehāniski nobloķēto metāla
apskavu uz korpusa.
Šim nolūkam pārvietojiet instrumentu sāņus uz ārpusi un vienlaicīgi atveriet metāla
apskavu korpusa virzienā.
3. Novelciet Wilo-Connector.
Ievērojiet brīdinājuma norādes nodaļā „Pieslēgšana elektrotīklam"!
Pārliecinieties, vai ir atvienota visa sūkņa un pievienoto komunikācijas saskarņu,
īpaši SSM un SBM barošana!
Fig. 31: Moduļa vāka atvēršana
1. Atbrīvojiet moduļa vāka skrūves.
2. Noņemiet moduļa vāku un nolieciet drošā vietā.
3. Izmantojot instrumentu, noskrūvējiet nepieciešamo skaitu noslēgskrūvju
(M16x1,5).
4. Atbrīvojiet nepieciešamo ekranēto spaiļu skaitu (skat. norādi).
5. Ieskrūvējiet kabeļu skrūvsavienojumus M16x1,5 un pievelciet ar 2,5 Nm griezes
momentu.
6. Noizolējiet komunikācijas kabeli vajadzīgajā garumā.
7. Kabeļu skrūvsavienojuma uzgriežņus uzvirziet uz kabeļa, kabeli izvadiet cauri
kabeļu skrūvsavienojuma iekšējam blīvgredzenam un zem ekranētās spailes.
8. Atsperspailes: Izmantojot skrūvgriezi, nospiežot atveriet uzņēmuma WAGO „Cage
Clamp" un ievadiet noizolēto vadu spailē.
