Komunikācijas saskarnes: Iestatīšana un funkcionēšana
IESL./IZSL., izmantojot analogo signālu
Analogā ieeja (AI2)
Izslēgts
Ieslēgts

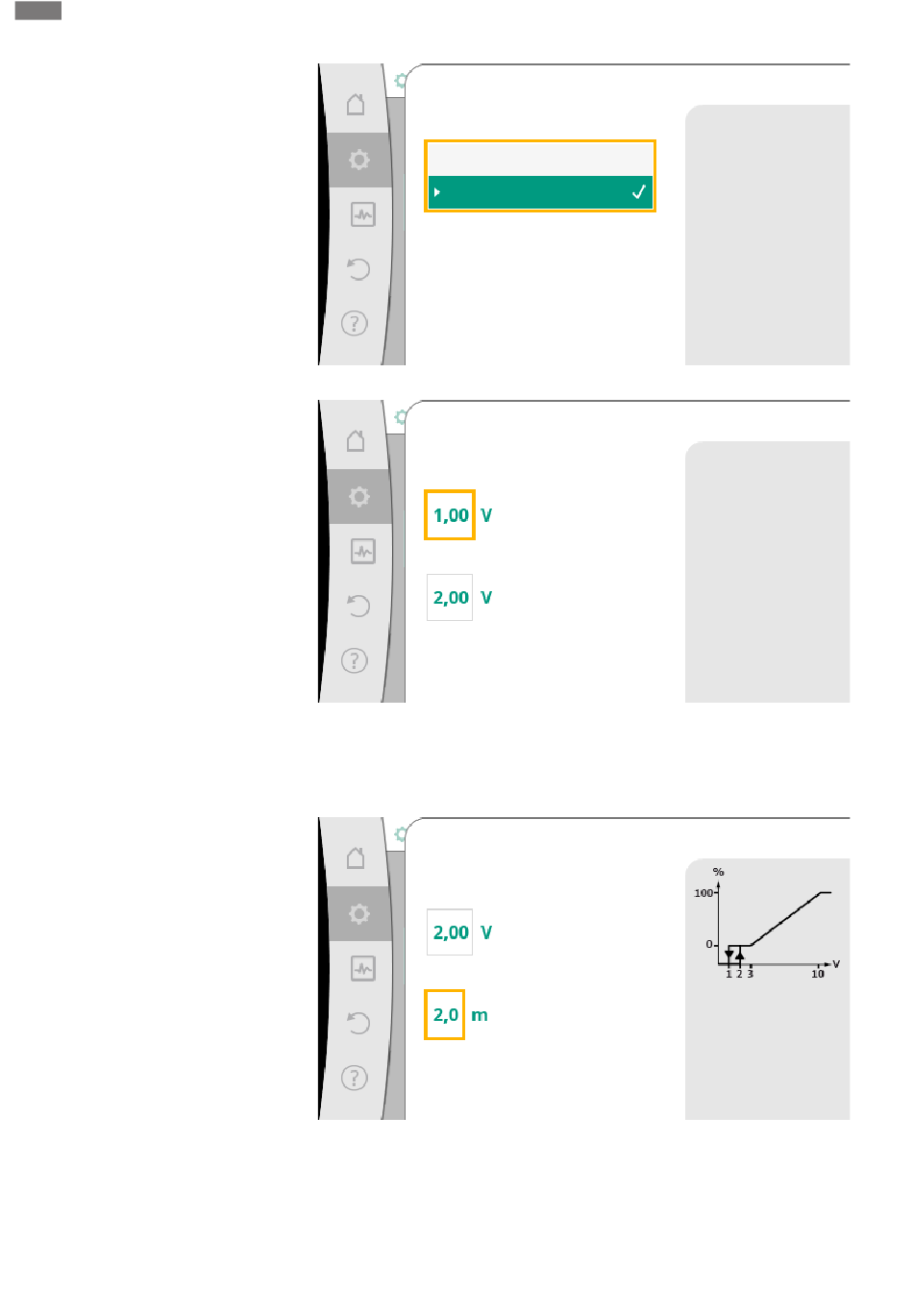

Fig. 73: IESL./IZSL., izmantojot analogo signālu
IESL./IZSL. robežvērtības
Analogā ieeja (AI2)
IZSL. robežvērtība
Ieslēgts
IESL. robežvērtība
Fig. 74: IESL./IZSL. vadības robežvērtības, izmantojot analogos signālus
Analogo signālu vērtību pārnesei uz uzdotajām vērtībām tiek definēta pārneses rampa.
Šim nolūkam tiek norādīti minimālie un maksimālie raksturlīknes atbalsta punkti un
papildināti ar attiecīgi piederīgajām uzdotajām vērtībām (MIN. signāla/vērtības
piešķiršana un MAKS. signāla/vērtības piešķiršana).
Min. signāla/vērtības piešķire
Analogā ieeja (AI2)
Signāla vērtība
Piederīgā vērtība
Fig. 75: Min. signāla/vērtības piešķire
Analogais signāls
izmaina uzdoto vērtību un,
sasniedzot
robežvērtību,
ieslēdz vai
izslēdz sūkni.
Analogais signāls
izmaina uzdoto vērtību un,
sasniedzot šīs
robežvērtības,
ieslēdz vai
izslēdz sūkni.
Noteikt
uzdotās vērtības raksturlīknes
minimuma punktu
sūknēšanas augstumam Δp-v.
