Moteur
1. Branchement ........................................................................... 2
2. Installation du boîtier Rollixo ................................................... 2
3. Réglage des fins de course..................................................... 3
4. Branchement des éléments de sécurité .................................. 3
5. Mise en service et appairage de la barre palpeuse................. 3
5.1 Configuration avec aimant bas ....................................................3
5.2 Configuration sans aimant bas ....................................................4
5.3 Mémorisation de la barre palpeuse optique ................................4
Préparation
1 personne
Visseuse
Perceuse
Mètre
Mlutimètre
Tournevis
Lunette de
protection

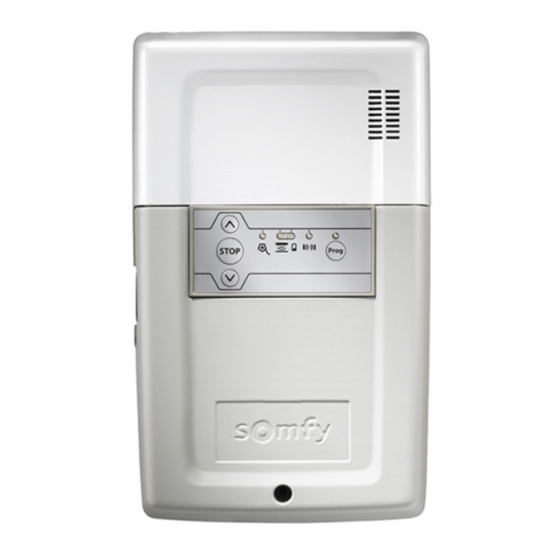

Automatisme SOMFY Rollixo (RTS et iO)
Sommaire
Barre palpeuse
L'émetteur barre palpeuse et le boîtier de
commande doivent être du même côté
Lire attentivement la totalité de ces instructions avant de
commencer la pose du produit. Se conformer aux étapes de montage
indiquées. Le respect des consignes de sécurité et des mises en garde
garantiront un fonctionnement correct et sûr de l'installation. Cette
notice devra être transmise au propriétaire qui la conservera en cas
d'utilisation ultérieure.
1 / 8
6.Mémorisation des télécommandes........................ 4
7.Effacement de toutes les télécommandes.......... 5-6
8.Effacement de l'émetteur barre palpeuse.............. 6
9.Guide de dépannage rapide ............................... 6-8
10.Données techniques............................................ 8
Boîtier de
Émetteur barre
commande
palpeuse
Câble stop chute
Câble moteur
Publicité
Table des Matières
Dépannage
Manuels Connexes pour SOMFY Rollixo
Sommaire des Matières pour SOMFY Rollixo
-
Page 1: Table Des Matières
Moteur Sommaire 1. Branchement ................2 6.Mémorisation des télécommandes......4 2. Installation du boîtier Rollixo ........... 2 7.Effacement de toutes les télécommandes..5-6 3. Réglage des fins de course............. 3 8.Effacement de l'émetteur barre palpeuse....6 4. Branchement des éléments de sécurité ........3 9.Guide de dépannage rapide ....... -
Page 2: Branchement
Cellules : se référer à Feu orange la notice du à LED 3.5W fournisseur pour le branchement Installation du boîtier Rollixo Les vis de fixations ne sont pas fournies Enlever le Déplier l'antenne et Dévisser Percer le mur et visser... -
Page 3: Réglage Des Fins De Course
5.1 Configuration avec aimant bas Un aimant bas est mis à disposition avec chaque boîtier Rollixo. Il permet d'améliorer la tenue dans le temps du système optique. L'utilisation de l'aimant XSE améliore la performance du système et la durée de vie de la pile Il est donc fortement conseillé... -
Page 4: Configuration Sans Aimant Bas
Faire un test pour vérifier le bon fonctionnement de la barre palpeuse. Mémorisation des télécommandes L'automatisme Rollixo est fourni avec 2 télécommandes, toutes deux à programmer lors de la pose. Dans le cas d'un Rollixo RTS Appuyer sur la touche PROG jusqu'à ce que la LED au- dessus s'allume fixe. -
Page 5: Mémorisation Des Télécommandes (Suite)
La clé est copiée. Ajout de la télécommande : Appuyer sur la touche PROG du Rollixo jusqu'à ce que le LED s'allume fixe. Appuyer brièvement sur la touche PROG de la Keytis, un premier "BIP" retentit, attendre le second "BIP" et le clignotement vert dey voyant. -
Page 6: Effacement De L'émetteur Barre Palpeuse
Effacement de l'émetteur barre palpeuse Appuyer sur la touche PROG du Rollixo pendant au moins pendant 14 secondes, jusqu'à ce que le voyant au-dessus clignote rapidement. Après avoir relâché la touche PROG, le voyant clignote lentement, l'émetteur barre palpeuse est effacé. -
Page 7: Guide De Dépannage Rapide (Suite)
Guide de dépannage rapide (suite) Etat voyants Diagnostic Conséquences Actions / dépannage Prog Barre Défaillance barre palpeuse Ouverture ok Voir émetteur barre palpeuse radio pour diagnostic (voir pages palpeuse radio radio Fermeture par 22 et 23). appui maintenu* Refaire une mémorisation de l’émetteur barre palpeuse sur le récepteur (voir page 20). -
Page 8: Données Techniques
