Raccords Magic-
Wave / TransTig
avec raccord
central de la
torche de sou-
dage GWZ

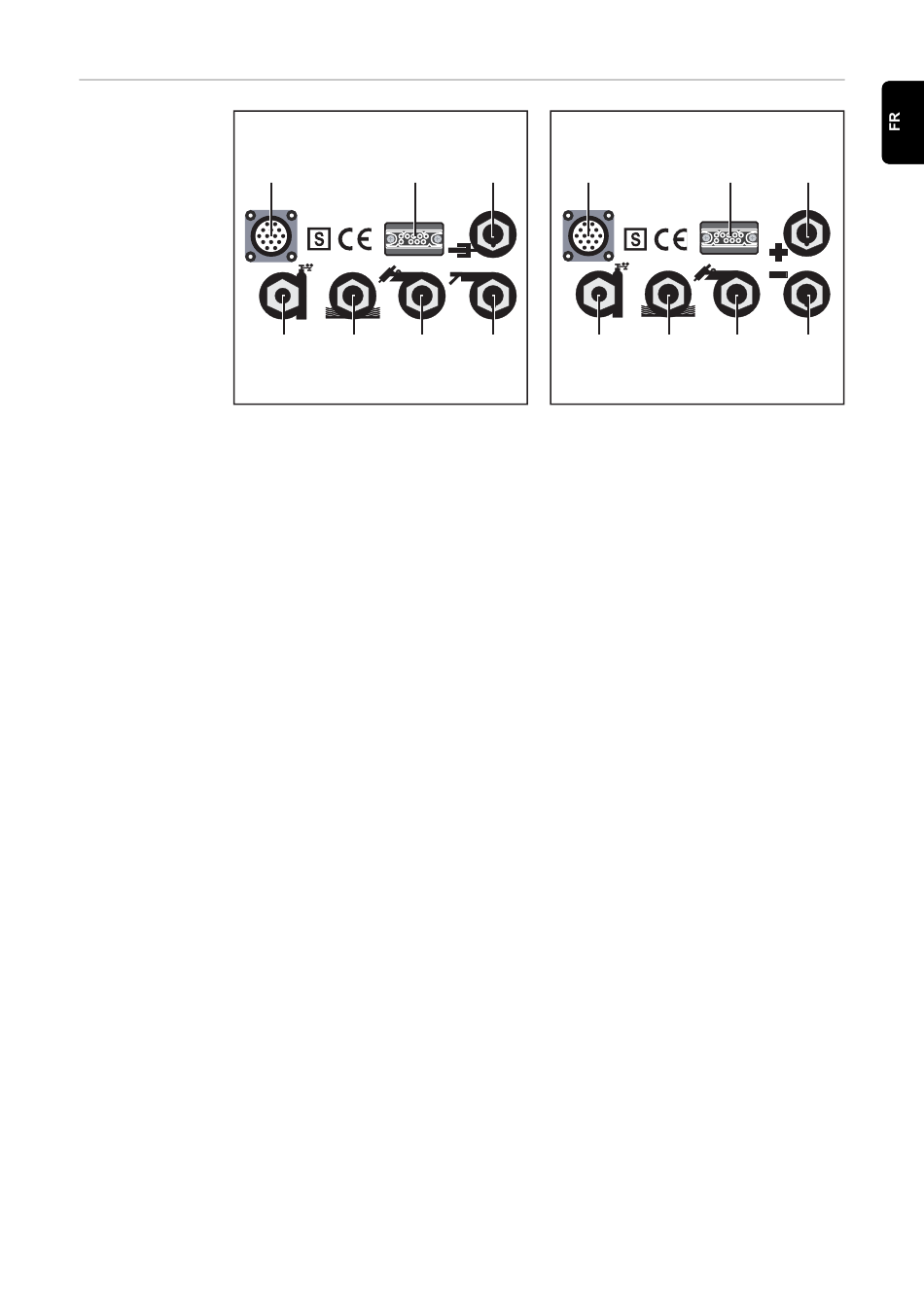

Fig. 7 Raccords MagicWave sur la face avant de
l'appareil
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(2)
(1)
(7)
(6)
(5)
Connecteur commande à distance ... connecteur standardisé pour extensions
de système.
Connecteur commande de torche de soudage ... pour le raccordement de la
fiche de commande de la torche de soudage.
MagicWave : Connecteur câble de mise à la masse ... pour le raccordement
du câble de mise à la masse.
TransTig : Connecteur (+) à verrouillage à baïonnette ... pour le raccordement
-
du câble de mise à la masse pour le soudage TIG ;
-
du câble d'électrode ou du câble de mise à la masse pour le soudage
manuel à l'électrode enrobée (en fonction du type d'électrode).
MagicWave : Connecteur torche de soudage ... pour le raccordement du câble
d'électrode dans le cas du soudage manuel à l'électrode enrobée.
TransTig : Connecteur (-) à verrouillage à baïonnette ... pour le raccordement
-
du câble d'électrode ou du câble de mise à la masse pour le soudage
manuel à l'électrode enrobée (en fonction du type d'électrode).
Connecteur torche de soudage TIG ... pour le raccordement de
-
la torche de soudage TIG ;
-
l'alimentation en eau (retour d'eau) d'une torche de soudage TIG refroidie
par eau.
Connecteur arrivée d'eau ... pour le raccordement d'une torche de soudage
refroidie par eau.
Raccord de gaz de protection
(1)
(3)
(7)
(6)
(4)
Fig. 8 Raccords TransTig sur la face avant de l'appar-
eil
(2)
(3)
(5)
(4)
