quantité de métal sur chacun des deux tranchants
pour ne pas déséquilibrer la lame.
1. Aiguiser en conservant l'angle d'origine

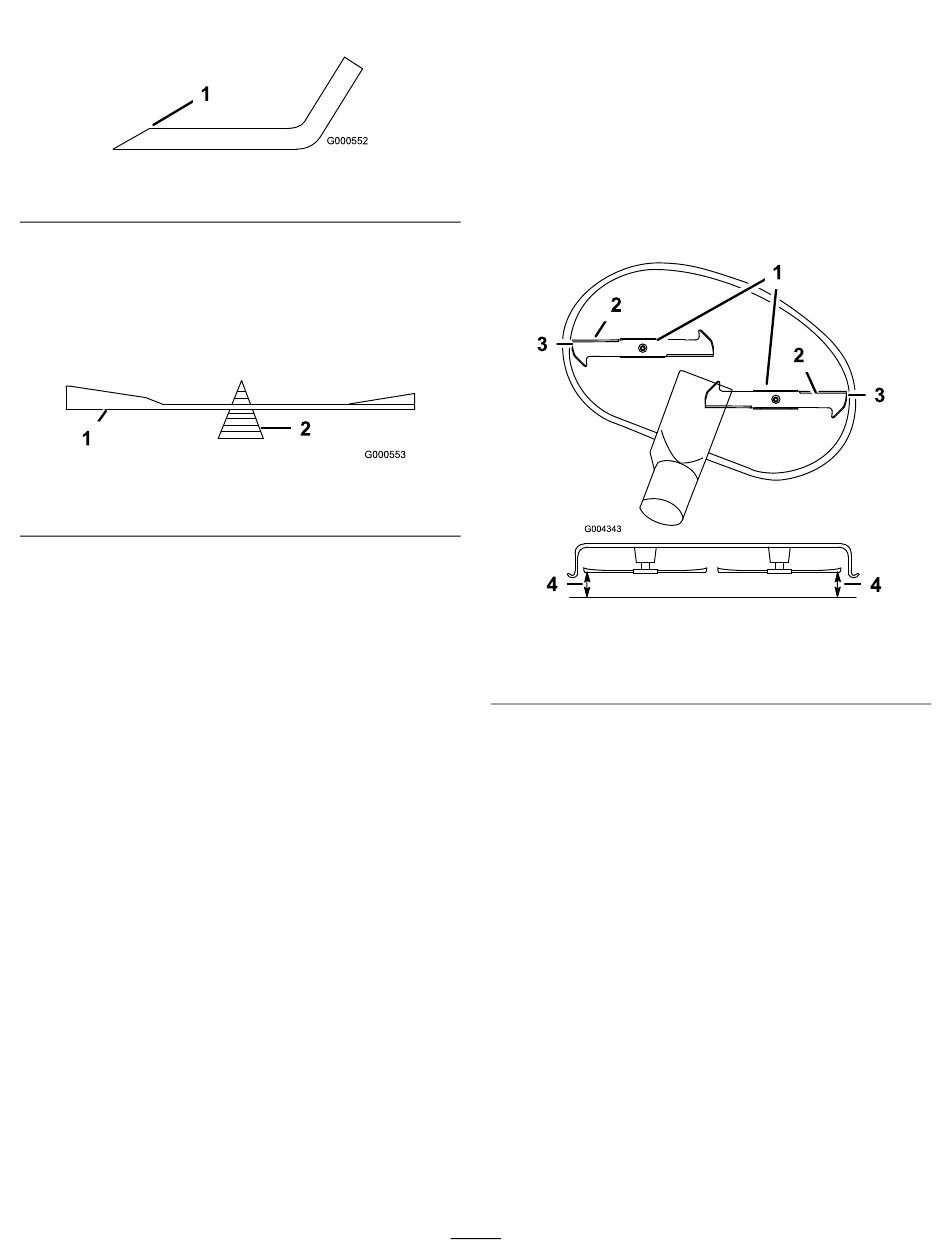

2. Vérifiez l'équilibre de la lame en la plaçant sur un
équilibreur (Figure 52). Si la lame reste horizontale,
elle est équilibrée et peut être utilisée. Si la lame
est déséquilibrée, limez un peu l'extrémité de la
partie incurvée seulement (Figure 51). Répétez la
procédure jusqu'à ce que la lame soit équilibrée.
1. Lame
Pose des lames
1. Placez la lame sur l'axe (Figure 50).
Important: Pour une coupe correcte, la partie
incurvée de la lame doit être tournée vers le haut
et dirigée vers l'intérieur du carter de tondeuse.
2. Montez le renfort, la rondelle bombée (face concave
vers la lame) et le boulon de lame (Figure 50).
3. Serrez le boulon à 47-88 Nm (35-65 pieds-livre).
Réglage de l'horizontalité
transversale du plateau de
coupe
Les lames du plateau de coupe doivent être de niveau
dans le sens transversal, d'un côté à l'autre. Contrôlez
l'horizontalité transversale quand vous montez le plateau
de coupe ou si la tonte de la pelouse semble irrégulière.
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Placez les leviers de commande de déplacement à
la position de freinage, arrêtez le moteur, retirez la
clé et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
3. Vérifiez la pression de gonflage des quatre pneus. Le
cas échéant, gonflez-les à la pression recommandée
Figure 51
Figure 52
2. Équilibreur
(voir Contrôle de la pression des pneus à la section
Entretien du système d'entraînement , page 39).
4. Réglez la commande de hauteur de coupe à la
position D [76 mm].
5. Tournez prudemment les lames pour qu'elles soient
parallèles dans le sens transversal (Figure 53).
Mesurez la distance entre les tranchants extérieurs et
le sol plat (Figure 53). Si les deux mesures diffèrent
de plus de 5 mm, un réglage s'impose. Poursuivez la
procédure.
1. Lames parallèles entre
elles
2. Tranchant
6. Enlevez la goupille fendue et la rondelle de l'une des
pattes de mise à niveau (Figure 54).
7. Pour mettre les lames de niveau, fixez les pattes
de mise à niveau dans un autre trou à l'aide de la
rondelle et de la goupille fendue (Figure 54). Utilisez
un trou plus en avant pour réduire la hauteur, ou
un trou plus en arrière pour l'augmenter. Réglez les
deux côtés selon les besoins.
41
Figure 53
3. Tranchants extérieurs
4. Mesurer ici
