1. Borne positive de la
batterie
2. Borne négative de la
batterie
5. Placez la batterie dans la machine et branchez les
câbles de la batterie (voir Mise en place de la batterie).
Remarque: N'utilisez pas la machine si la batterie
n'est pas branchée, au risque d'endommager le circuit
électrique.
Mise en place de la batterie
1. Placez la batterie sur son support, les bornes à
l'opposé du panneau de commande (Figure 43).
2. Branchez le câble positif (rouge) de la batterie à la
borne positive (+).
3. Branchez le câble négatif de la batterie à la borne
négative (-).
4. Fixez les câbles à l'aide de 2 boulons (1/4 x
3/4 pouce), 2 rondelles (1/4 pouce) et 2 écrous
(1/4 pouce) (Figure 43).
5. Placez le capuchon rouge sur la borne positive
(rouge) de la batterie.
6. Fixez la batterie en place à l'aide de la sangle de
maintien (Figure 43).
Entretien des fusibles
Le système électrique est protégé par des fusibles. Il ne
requiert donc pas d'entretien. Toutefois, si un fusible
grille, contrôlez la pièce ou le circuit pour vérifier son
état et vous assurer qu'il n'y a pas de court-circuit.
Fusible :
• Principal F1 – 30 A, à lame
• Circuit de charge F2 – 25 A, à lame
1. Soulevez le siège pour accéder au porte-fusibles
(Figure 46).
2. Pour remplacer un fusible, tirez dessus pour l'enlever
(Figure 46).

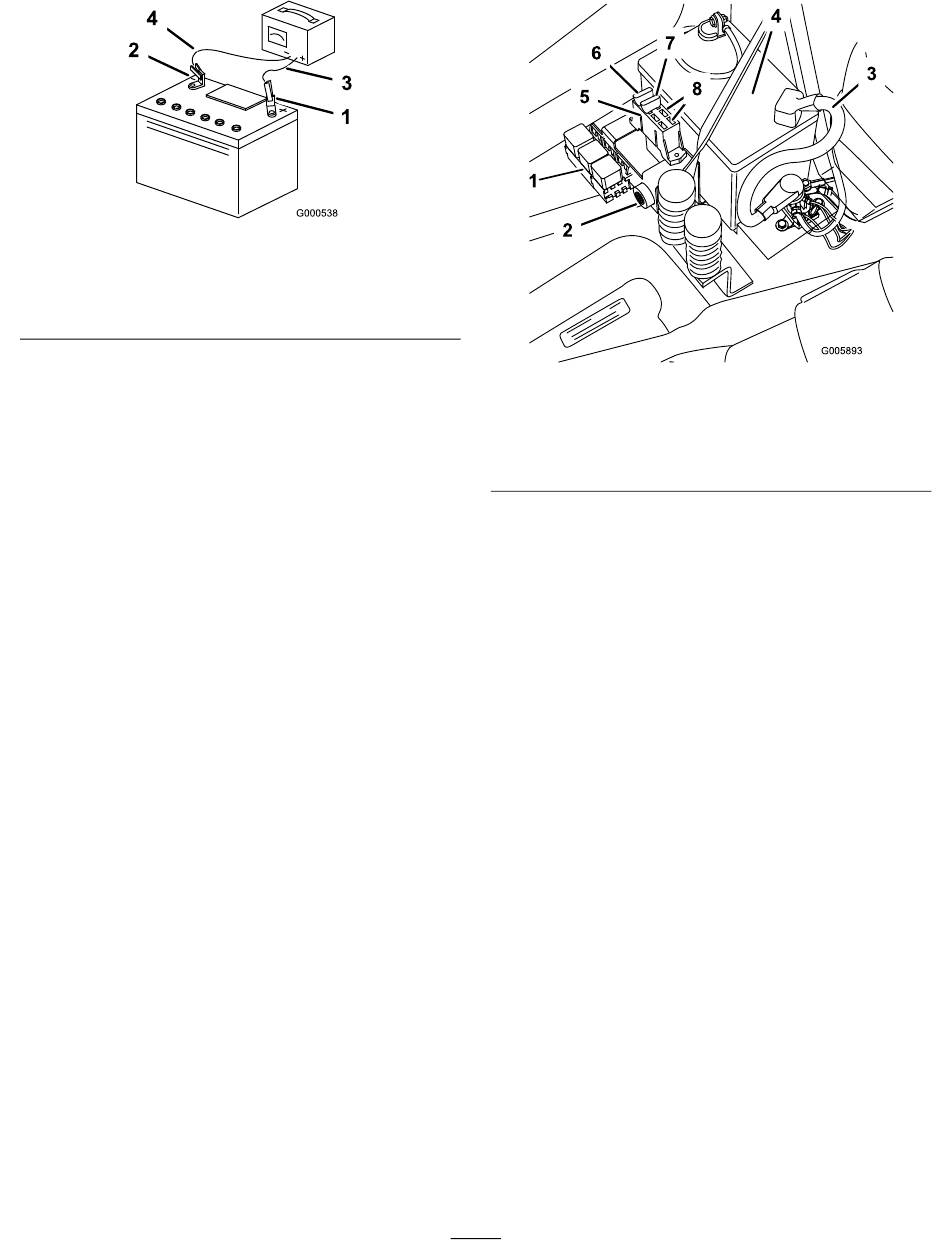

Figure 45
3. Fil rouge (+) du chargeur
4. Fil noir (-) du chargeur
1
1. Relais
2. Alarme
3. Câble positif
4. Batterie
38
G005893
Figure 46
5. Boîte à fusibles
6. Principal – 30 A
7. Circuit de charge – 25 A
8. Emplacements libres
