SECTION 4 : Commande à distance
CONNEXIONS ÉLECTRIQUES
ATTENTION : L'alimentation électrique doit être coupée avant de connecter le câble
!
de contrôle analogique externe afin d'éviter d'endommager la pompe.

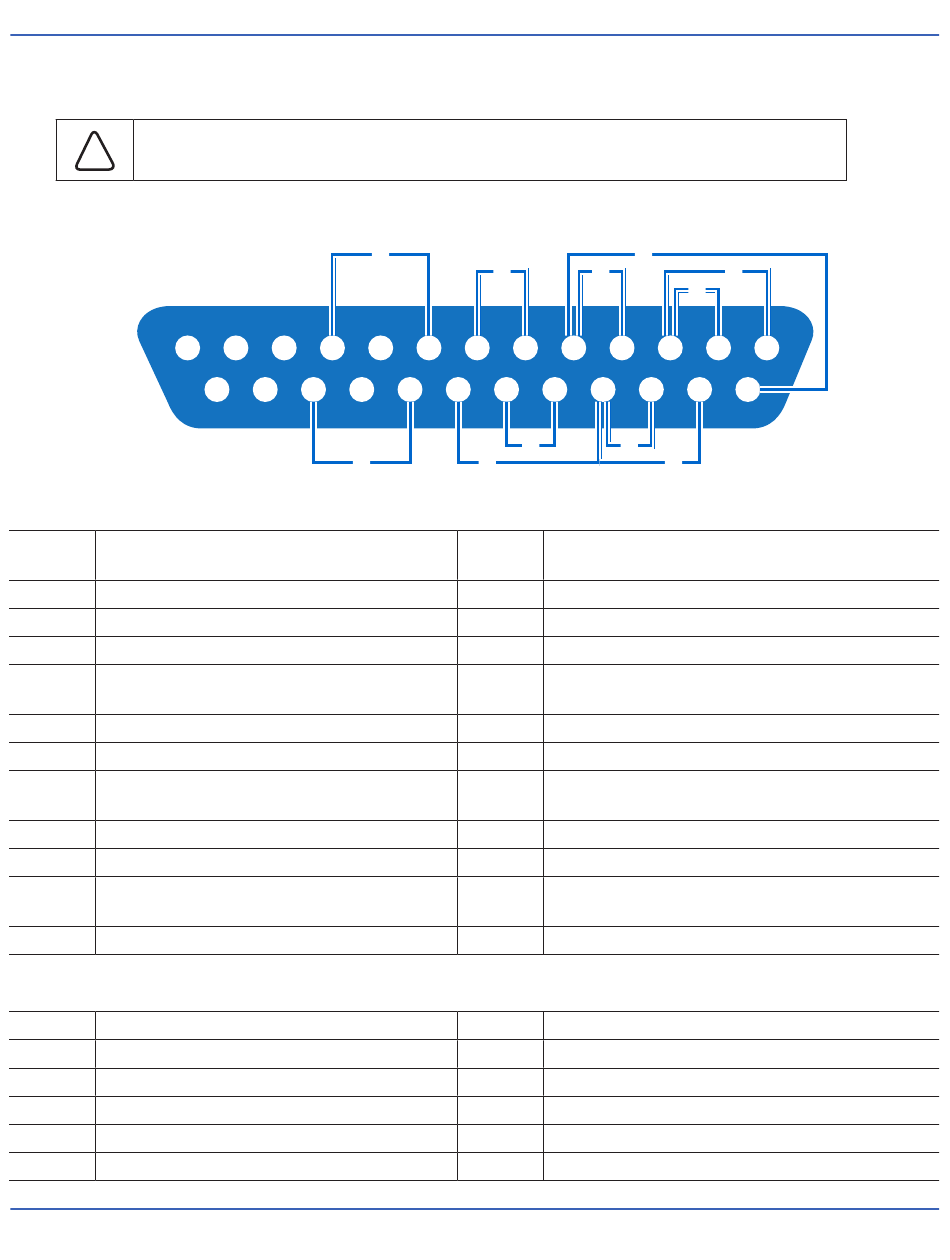

Connexion DB-25
13
Modalités de contact :
No de
Description
broche
1
Entrée de tension de contrôle de la vitesse (0-10 V)
2
Entrée de courant de contrôle de la vitesse (0-20 mA)
3
Référence de l'entrée de contrôle de la vitesse
4
Sortie de courant du signal de la vitesse (0-20 mA)
5
Référence de la sortie du signal de vitesse
6
Sortie du relais de fonctionnement du moteur (N.O.)
7
Sortie du relais de fonctionnement du moteur en
mode Commun
8
Sortie du relais du capteur de tête ouverte (N.O.)
9
Non utilisé
10
Sortie du relais du capteur de tête ouverte en mode
Commun
11-13
Non utilisé
Schéma de câblage :
A
Démarrer/Arrêter
B
Horaire/anti-horaire
C
Sortie (0-20 mA, 4-20 mA)
D
Entrée (0-20 mA, 4-20 mA)
E
Entrée (0-10 V)
F
Sortie (0-10 V)
4-34
Pompes péristaltiques multicanaux Masterflex
J
12
11
10
9
22
25
24
23
K
Ismatec
®
®
I
8
7
6
5
21
20
19
18
G
H
No de
Description
broche
14
Sortie de tension de contrôle de la vitesse (0-10 V)
15
Entrée Démarrer/Arrêter
16
Entrée du sens horaire/anti-horaire
17
Démarrer/arrêter, horaire/anti-horaire, référence
d'amorçage
18
Référence de la sortie tachymétrique
19
Sortie tachymétrique (collecteur ouvert)
20
Entrée d'amorçage
21
Sortie du relais d'alarme générale en mode Commun
22
Non utilisé
23
Sortie du relais d'alarme générale (N.O.)
24-25
Non utilisé
G
Sortie tachymétrique
H
Amorçage
I
Fonctionnement du moteur (N.O.)
J
Capteur de tête ouverte (N.O.)
K
Alarme générale
F
C
E
D
4
3
2
1
17
16
15
14
B
A
