P3PC-E657-01FR

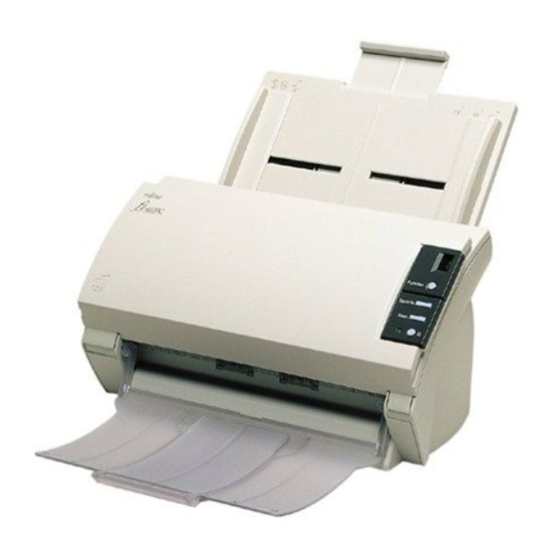

Scanner d'images fi-4120C
Guide de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Fujitsu fi-4120C

Sommaire des Matières pour Fujitsu fi-4120C

  • Page 1 P3PC-E657-01FR Scanner d'images fi-4120C Guide de l'utilisateur...

  • Page 3: Table Des Matières

    2.1 Numérisation de documents recto verso ....... 26 2.2 Numérisation de documents de largeurs variées..28 2.3 Enregistrement des images obtenues au format PDF .. 29 2.4 Suppression d'une couleur de l'image ......36 2.5 Détection de double alimentation ........38 Guide d’utilisation du scanner d’images fi-4120C...
  • Page 4 Chapitre 3 ENTRETIEN RÉGULIER ........41 3.1 Produits de nettoyage, éléments à nettoyer et fréquence de nettoyage..........42 3.2 Nettoyage de l’AAD ............43 Chapitre 4 REMPLACEMENT DE CONSOMMABLES... 47 4.1 Consommables et fréquence de remplacement .... 48 4.2 Remplacement des coussins de séparation ....53 4.3 Remplacement du rouleau de prise ........
  • Page 5 Chapitre 7 CARACTÉRISTIQUES DU SCANNEUR ....91 7.1 Caractéristiques de base ..........92 7.2 Spécifications pour l'installation ........94 7.3 Dimensions externes............95 GLOSSAIRE ................GL-1 INDEX ..................IN-1 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 7: Introduction

    INTRODUCTION Merci d'avoir choisi le scanneur d'images couleur recto verso fi-4120C. Ce guide explique comment manipuler le fi-4120C et présente les utilisations de base. Avant d'utiliser le scanneur, veuillez lire ce guide attentivement. ■ Règlementation Déclaration de conformité à la norme FCC Cet équipement a fait l'objet de tests et a été...

  • Page 8: Règlementation

    Communications du Canada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Bescheinigung des Herstellers / Importateurs Hiermit wird bescheinigt, daß der/die/das fi-4120C • In Übereinsstimmung mit den Bestimmungen der EN45014(CE) funkentstört ist. •...

  • Page 9: À Propos De L'utilisation Du Mercure

    PFU LIMITED Image Products Sales Dept., Imaging Products Division, Products Group Solid Square East Tower, 580 Horikawa-cho, Saiwai-ku, Kawasaki-shi Kanagawa 212-8563, Japon Téléphone : (81-44) 540-4538 Tous droits réservés. Copyright © PFU LIMITED, 2003. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 10: Remarques Et Déni De Responsabilité

    ■ Remarques et déni de responsabilité LISEZ ATTENTIVEMENT ET ENTIÈREMEMENT CE GUIDE AVANT D'UTILISER LE SCANNEUR. SI LE SCANNEUR N'EST PAS UTILISÉ CORRECTEMENT, IL Y A RISQUE DE BLESSURE POUR LES UTILISATEURS OU LES PERSONNES SE TROUVANT À PROXIMITÉ. Conservez ce guide dans un endroit sûr, de manière à pouvoir le consulter facilement lorsque vous utilisez le scanneur.

  • Page 11: Exemples D'écrans Dans Ce Guide

    Notez également que les écrans représentés dans ce guide concernent le pilote de scanneur FUJITSU TWAIN32, le logiciel de capture d'images ScandAll 21, le pilote de scanneur FUJITSU ISIS, le logiciel de capture d'images QuickScan et Adobe Acrobat.

  • Page 12: Consignes De Sécurité

    ■ Consignes de sécurité AVERTISSEMENT N'abîmez pas le câble d'alimentation c.a. Un câble d'alimentation endommagé peut causer un incendie ou une électrocution. Ne placez pas d'objet lourd sur le câble d'alimentation. Ne tirez pas dessus, ne le courbez pas, ne le tordez pas, ne le chauffez pas, ne l'abîmez pas et ne le modifiez pas.
  • Page 13 Assurez-vous qu'il ne dégage plus de fumée, puis contactez le magasin où vous l'avez acheté ou un fournisseur de services FUJITSU agréé, spécialisé dans la réparation de scanneurs.
  • Page 14 ATTENTION N'installez pas le scanneur sur une surface instable. Placez le scanneur sur un bureau assez grand pour supporter entièrement l'appareil. Assurez-vous qu'il est installé sur une surface plane et égale. N'installez pas le scanneur sur une surface instable. Installez le scanneur sur une surface égale, sans vibration, pour éviter qu'il ne tombe.
  • Page 15 Sinon, la température à l'intérieur du scanneur peut s'élever de manière excessive et provoquer un incendie ou perturber le fonctionnement du scanneur. Installez le scanneur dans un endroit bien aéré. xiii Guide d’utilisation du scanner d’images fi-4120C...

  • Page 17: Utilisation De Base Du Scanneur

    Les écrans et les procédures peuvent différer légèrement si votre système d'exploitation n'est pas Windows XP. Aussi, quand FUJITSU TWAIN32 ou FUJITSU ISIS sera mis à jour, les écrans et les procédures décrits dans ce chapitre différeront légèrement. 1.1 Mise sous tension du scanneur ................ 2 1.2 Chargement de documents dans l'AAD en vue de leur numérisation ..

  • Page 18: Mise Sous Tension Du Scanneur

    Mise sous tension du scanneur Cette section indique comment allumer le scanneur. La procédure ci-dessous indique comment allumer le scanneur. 1. Appuyez sur le commutateur d'alimentation situé sur le panneau de commande. Le scanneur est mis sous tension et un voyant DEL vert s'allume sur le panneau de com- mande.

  • Page 19: Chargement De Documents Dans L'aad En Vue De Leur Numérisation

    3) Répétez les étapes 1 à 3 fois. 4) Faites pivoter la pile de 90 degrés et déramez-la à nouveau. 3. Égalisez le bord supérieur des feuilles. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 20 4. Chargez le document dans le plateau d'alimentation de l'AAD. Placez le document de manière que la première face à numériser soit en contact avec le pla- teau d'alimentation. Placez le document face dessous dans le plateau d'alimentation de l'AAD (face A illustrée).
  • Page 21 6. Démarrez l'application de numérisation et numérisez le document. Pour savoir comment numériser un document à l'aide de l'application ScandAll 21, reportez- vous à la rubrique "1.3 Numérisation de documents" à la page 6. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 22: Numérisation De Documents

    3. Sélectionnez le scanneur à utiliser. Sélectionnez [Sélectionner la source] dans le menu [Scanner]. ⇒ La boîte de dialogue [Sélectionner une source] apparaît. Sélectionnez «FUJITSU fi-4120Cdj» (dans Windows 95 et Windows NT 4.0, sélectionnez «FUJITSU TWAIN 32») et cliquez sur le bouton [Sélectionner].
  • Page 23 5. Choisissez la résolution de numérisation, le format du papier et d'autres paramètres, puis cliquez sur le bouton [Numériser]. Pour plus de détails concernant les paramétrages dans la boîte de dialogue [Pilote TWAIN], reportez-vous au "1.4 Utilisation du pilote de scanneur" à la page 9. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 24 ⇒ Le document est numérisé et une image du document apparaît dans ScandAll 21. Pour plus de détails sur la numérisation de divers types de documents, reportez-vous au "Chapitre 2, NUMÉRISATION DE DIVERS TYPES DE DOCUMENTS" à la page 25. Pour connaître les fonctions de ScandAll 21 et savoir comment l'utiliser, reportez-vous à...

  • Page 25: Utilisation Du Pilote De Scanneur

    Utilisation du pilote de scanneur ■ Pilote de scanneur FUJITSU TWAIN32 Le pilote FUJITSU TWAIN32 est conçu pour être utilisé avec les scanneurs d'images Fujitsu de la série fi qui utilisent un logiciel conforme à la norme TWAIN. À l'aide d'exemples, la procédure ci-après explique comment utiliser ce pilote pour numériser des documents ordinaires avec ScandAll 21.
  • Page 26 Pour en savoir davantage, consultez l'aide de ScandAll 21. 6) Définissez les paramètres de numérisation et cliquez sur [Numériser]. Pour des informations sur les paramètres de cette fenêtre, reportez-vous à la section "Fenêtre des paramètres du pilote de scanneur FUJITSU TWAIN32." à la page 12.
  • Page 27 Sélectionnez l'option [Sauvegarder sous le nom de] dans le menu [Fichier]. Si vous souhaitez numériser un autre document, reprenez la procédure à l'étape 4. 8) Fermez l'application. Sélectionnez l'option [Quitter] dans le menu [Fichier]. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 28 La section qui suit décrit les principales options. • Pour des informations détaillées sur chaque fonction, consultez l'aide du pilote de scanneur FUJITSU TWAIN32 en cliquant sur Aide ou en appuyant sur F1. • Les paramètres ou leurs valeurs diffèrent en fonction du scanneur utilisé.
  • Page 29 Bouton Réinitialiser Annule les modifications de paramètres. Bouton Aide Affiche l'aide en ligne du pilote de scanneur FUJITSU TWAIN32. Vous pouvez aussi afficher cette fenêtre en appuyant sur la touche F1 du clavier. Bouton À propos de Affiche la version du pilote de scanneur FUJITSU TWAIN32.
  • Page 30 Permet de modifier les fichiers de configuration. Les nouveaux paramètres peuvent être enregistrés dans un fichier de configuration. Les paramètres peuvent ensuite être changés rapidement à l'aide de ces fichiers de configuration. Pour les détails de chaque fonction, consultez l'aide du pilote de scanneur FUJITSU TWAIN32.

  • Page 31: Pilote De Scanneur Fujitsu Isis

    1.4 Utilisation du pilote de scanneur ■ Pilote de scanneur FUJITSU ISIS Le pilote FUJITSU ISIS est conçu pour être utilisé avec les scanneurs d'images Fujitsu de la série fi qui utilisent un logiciel conforme à la norme ISIS. À l'aide d'exemples, la procédure ci-après explique comment utiliser QuickScan pour numériser des documents avec ce pilote.
  • Page 32 5) Sélectionnez le profil de numérisation. • Création d'un profil Sélectionnez un profil dans la liste et cliquez sur [Ajouter profil]. ⇒ Un profil sera créé avec les paramètres du profil sélectionné. • Modification d'un profil Sélectionnez un profil dans la liste et cliquez sur [Modifier le profil]. ⇒...
  • Page 33 Pour des informations sur cette boîte de dialogue, reportez-vous à la section "Fenêtre de configuration du pilote de scanneur FUJITSU ISIS" à la page 18. 8) La boîte de dialogue [Éditeur de profils] s'affiche. Cliquez sur OK pour revenir à la boîte de dialogue [Nouveau Lot].
  • Page 34 Pour plus d’informations sur les fonctions et utilisations de QuickScan, reportez-vous aux documents en ligne offerts avec QuickScan. Une fois QuickScan installé, ce pro- gramme est ajouté au menu Démarrer (Start). 2. Fenêtre de configuration du pilote de scanneur FUJITSU ISIS...
  • Page 35 Règle la luminosité de l'image. Utilisez le curseur pour spécifier une valeur entre 1 (sombre) et 255 (lumineux). Pour augmenter la luminosité de l'ensemble de l'image, réduisez la valeur. Pour une image plus sombre, augmentez la valeur. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 36 Contraste Définit le contraste entre les parties éclairées et sombres de l'image numérisée. Utilisez le curseur pour spécifier une valeur entre 1 (faible contraste) et 255 (contraste élevé). Plus la valeur est grande, plus le contraste est élevé. Source Sélectionnez un mode de numérisation. AAD (recto) Seul le recto des documents est numérisé.
  • Page 37 Vous pouvez aussi entrer les coordonnées voulues directement dans les champs prévus à cet effet. Bouton JPEG Affiche la boîte de dialogue Réglages JPEG, qui permet de régler le taux de compres- sion pour les images enregistrées au format JPEG. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 38 Bouton About Affiche la version. Gamma Permet de sélectionner le mode de correction gamma. Les modes de correction gamma valides sont les suivants : Normal, Léger, Marqué, Personnalisé et Téléchargement. Écart de DTC Cette option permet de préciser la valeur d'ajustement de variance en fonction de la luminosité...
  • Page 39 Vous pouvez définir les paramètres de détection de façon que le scanneur arrête la numérisation et affiche un message d'erreur. Les erreurs d'alimentation sont détectées en mesurant la différence de longueur ou d'épaisseur des pages du document. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 41: Chapitre 2 Numérisation De Divers Types De Documents

    Les écrans et les procédures peuvent différer légèrement si votre système d'exploitation n'est pas Windows XP. Aussi, quand FUJITSU TWAIN32 ou FUJITSU ISIS sera mis à jour, les écrans et les procédures décrits dans ce chapitre différeront légèrement. 2.1 Numérisation de documents recto verso............26 2.2 Numérisation de documents de largeurs variées .........

  • Page 42: Numérisation De Documents Recto Verso

    Dans le menu Démarrer (Start), choisissez Programmes (Programs), [Scanner Utility for Microsoft Windows] et [ScandAll 21]. ScandAll 21 s'ouvre. 4. Sélectionnez fi-4120C. 5. Cliquez sur le bouton [Vers visualisation] dans la barre d'outils. La boîte de dialogue [Pilote TWAIN] apparaît.
  • Page 43 à "1.4 Utilisation du pilote de scanneur" à la page 9. ⇒ Les images des documents numérisés s'affichent dans la fenêtre ScandAll 21. Pour connaître les fonctions et utilisations de ScandAll 21, reportez-vous à l'aide du logiciel. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 44: Numérisation De Documents De Largeurs Variées

    Numérisation de documents de largeurs variées Quand vous numérisez une série de feuilles de largeurs différentes que vous avez placées dans l'AAD, les feuilles dont la largeur est plus petite peuvent être numérisées de travers. Par conséquent, veillez à ne numériser ensemble que des feuilles de largeur identique. La procédure qui suit indique comment numériser une série de documents de largeurs différentes.

  • Page 45: Enregistrement Des Images Obtenues Au Format Pdf

    Lorsque vous numérisez des documents couleur avec une méthode ordinaire, la taille du fichier augmente. Mais vous pouvez réduire de beaucoup la taille du fichier avant son enregistrement grâce à Acrobat Distiller. Pour en savoir plus, reportez-vous aux conseils de la page. 35 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 46: Avec Scandall

    ■ Avec ScandAll 21 1. Chargez le document sur le plateau d'alimentation de l'AAD. 2. Démarrez ScandAll2. Dans le menu Démarrer (Start), sélectionnez Programmes (Programs), [Scanner Utility for Microsoft Windows] et [ScandAll 21]. Cela démarre l'application. 3. Dans le menu [Scanner], choisissez [Vers Adobe PDF]. ⇒...
  • Page 47 5. Pour terminer la numérisation, cliquez sur le bouton [Fermer]. ⇒ L'image numérisée apparaît. 6. Entrez le nom du fichier et choisissez une destination pour son enregistrement. Pour en savoir davantage, consultez l'aide de ScandAll 21. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 48: Avec Adobe Acrobat

    3. Dans le menu [Fichier], sélectionnez [Importer] - [Numériser...]. ⇒ La boîte de dialogue [Adobe Acrobat Scan] apparaît. 4. Sélectionnez [FUJITSU fi-4120Cdj] ([FUJITSU TWAIN 32] pour Windows NT 4.0) dans la liste [Périphérique] et cliquez sur le bouton [Numériser]. ⇒ La boîte de dialogue [Pilote TWAIN] apparaît.
  • Page 49 Sélectionnez [Simplex] même si vous avez l'intention de numériser en mode recto verso. CONSEIL 5. Choisissez la résolution de numérisation, le format du document, etc., et cliquez sur le bouton [Numériser]. 6. Pour terminer la numérisation, cliquez sur le bouton [Terminer]. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 50 ⇒ L'image numérisée apparaît. 7. Sélectionnez l'option [Enregistrer sous] ou [Enregistrer] dans le menu [Fichier]. Pour savoir comment utiliser Adobe Acrobat 5.0, consultez le manuel et l'aide d'Adobe Acrobat 5.0.
  • Page 51 5. Choisissez [Impression] dans le menu déroulant [Options de conver- sion]. Ci-dessus, l'exemple choisi est [Screen]. 6. Cliquez sur [OK]. 7. Entrez un nom pour le fichier et cliquez sur le bouton [OK] dans la boîte de dialogue [Enregistrer sous]. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 52: Suppression D'une Couleur De L'image

    Suppression d'une couleur de l'image Une couleur choisie (parmi les couleurs primaires rouge, vert et bleu) peut être exclue des images à leur numérisation. Si, par exemple, le document contient du texte noir entouré d'un cadre vert, vous pouvez indiquer au scanneur de ne numériser que les zones noires du document (la couleur verte est alors éliminée).
  • Page 53 Si, par exemple, vous voulez numériser uniquement des zones de texte en noir entourées d'un cadre vert, sélectionnez [Vert]. 3. Cliquez sur [OK]. La boîte de dialogue [Pilote TWAIN] reparaît. Vous pouvez reprendre la numérisation depuis cette boîte de dialogue. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 54: Détection De Double Alimentation

    Détection de double alimentation La «double alimentation» est un problème d'alimentation qui se produit lorsque deux feuilles, ou plus, sont entraînées simultanément dans le scanneur. Vous pouvez régler le scanneur pour qu'il détecte la double alimentation, arrête la numérisation et affiche un message d'erreur.
  • Page 55 "6.5 Conditions de détection d'une double alimentation" à la page 89. 4. Cliquez sur [OK]. La boîte de dialogue [Pilote TWAIN] reparaît. Vous pouvez reprendre la numérisation depuis cette boîte de dialogue. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 57: Chapitre 3 Entretien Régulier

    Ce chapitre explique comment nettoyer le scanneur. AVERTISSEMENT Pour nettoyer le scanneur, mettez-le hors tension, puis débranchez le câble d'alimentation. 3.1 Produits de nettoyage, éléments à nettoyer et fréquence de nettoyage ..42 3.2 Nettoyage de l’AAD ..................43 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 58: Produits De Nettoyage, Éléments À Nettoyer Et Fréquence De Nettoyage

    Produits de nettoyage, éléments à nettoyer et fréquence de nettoyage ■ Produits de nettoyage Le tableau ci-dessous présente les produits de nettoyage à utiliser avec le scanneur. Produits de nettoyage Références Remarques Nettoyant F1 CA99501-0013 1 flacon (100 ml) (ou alcool isopropylique) Imbibez un chiffon de ce liquide et essuyez le scanneur.

  • Page 59: Nettoyage De L'aad

    ■ Nettoyage de l’AAD 1. Ouvrez le capot de l'AAD en appuyant sur son bouton. Capot de l'AAD Bouton de l'AAD ATTENTION Attention, le capot de l'AAD pourrait se refermer et pincer vos doigts. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 60 2. Nettoyez les éléments suivants à l'aide d'un chiffon imbibé de nettoyant F1. Rouleaux d’alimentation (quatre) Rayure blanche Coussins de séparation Rouleau de prise (un) Rouleaux en plastique Plaque de verre (quatre) (deux parties) • Coussins de séparation Nettoyez les coussins de séparation (surface en caoutchouc) en descendant (direction de la flèche).
  • Page 61 Pour votre information, si vous appuyez sept fois simultanément sur les boutons Envoi et Numérisation, les rouleaux d'alimentation feront un tour complet. Afficheur du n° de fonction Function (Fonction) Send to (Envoi) Scan (Numérisation) Commutateur d'alimentation Guide d’utilisation du scanner d’images fi-4120C...
  • Page 62 • Rouleaux en plastique Nettoyez les rouleaux en plastique délicatement pour ne pas érafler leur surface. Faites par- ticulièrement attention, car les résidus noirs qui peuvent s'y déposer peuvent affecter la prise du papier. Essayez aussi de ne pas abîmer les éponges qui se trouvent à proximité. ATTENTION À...

  • Page 63: Chapitre 4 Remplacement De Consommables

    Il décrit des écrans affichés dans Windows XP. Les écrans et les procédures peuvent différer légèrement si votre système d'exploitation n'est pas Windows XP. Aussi, quand FUJITSU TWAIN32 on FUJITSU ISIS sera mis à jour, les écrans et les procédures décrits dans ce chapitre différeront légèrement. AVERTISSEMENT Avant de remplacer un consommable, éteignez le scanneur et débranchez l'adaptateur c.a.

  • Page 64: Consommables Et Fréquence De Remplacement

    Consommables et fréquence de remplacement Le tableau ci-dessous indique la référence et la fréquence de remplacement de chaque consomma- ble. Fréquence normale de Description Référence remplacement Coussins de sépa- PA03289-0003 50,000 feuilles ou un an ration Rouleau de prise PA03289-0001 100,000 feuilles ou un an Les fréquences de remplacement ci-dessus sont des indications approximatives et concernent l'util- isation de papier, avec ou sans bois, de format A4 ou Lettre et d'un grammage de 64 g/m...

  • Page 65: Fréquence Normale De Remplacement Des Consommables

    4120C qui se trouve sur le CD-ROM. 2. Cliquez deux fois sur l'icône «Imprimantes et autres périphériques» dans le Panneau de configuration de l'ordinateur hôte. ⇒ La fenêtre [Imprimantes et autres périphériques] (Printers and Other Hardware) apparaît. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 66 3. Cliquez deux fois sur l'icône «Scanneurs et appareils photo» (Scanners and Cam- eras). ⇒ L'écran du même nom apparaît. 4. Cliquez deux fois sur «fi-4120Cdj». (Dans Windows 95 et WindowsNT 4.0, choisissez l'icône «FUJITSU TWAIN 32». Sous l'onglet Périphérique (Device), cliquez sur le bouton [Propriétés] (Properties).)
  • Page 67 Cette fenêtre vous fournit l'information suivante: • Nombre total de numérisations • Compteur des coussins de séparation (nombre approximatif de documents numérisés depuis leur remplacement) • Compteur du rouleau de prise (nombre approximatif de documents numérisés depuis son remplacement. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 68: Si Vous Remplacez Le Consommable Immédiatement

    Le message suivant apparaît parfois pendant l'utilisation du scanneur : Quand ce message apparaît, remplacez le consommable indiqué. ■ Si vous remplacez le consommable immédiatement Pour remplacer le consommable après que toutes les pages du document en cours aient été numérisées, cliquez sur le bouton [Ignorer].

  • Page 69: Remplacement Des Coussins De Séparation

    3. Retirez les coussins de séparation. Pincez les taquets entre vos doigts et tirez les coussins vers le haut et vers vous. Ce faisant, faites attention de ne pas accrocher les ressorts de prise. Ressort de prise Guide d’utilisation du scanner d’images fi-4120C...
  • Page 70 Fixez les nouveaux coussins de séparation. Saisissez les nouveaux coussins de séparation par leurs extrémités, et fixez-les en place. Ce faisant, faites attention de ne pas accrocher les ressorts de prise. Assurez-vous que les coussins sont bien fixés. S'ils ne sont pas cor- rectement fixés, ils peuvent provoquer des bourrages papier ou IMPORTANT d'autres problèmes d'alimentation.
  • Page 71 ⇒ L'écran suivant apparaît. Dans la zone «Compteur de pages», cliquez sur le bouton [Effacer] en regard de l'option «Compteur du coussinet», puis sur [OK]. Ceci remet à zéro le compteur des coussins de séparation. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 72 • Pour Windows 95 et Windows NT 4.0 1) Quand vous allumez le scanneur, vérifiez que celui-ci est relié à l'ordinateur. 2) Cliquez avec le bouton droit sur l'icône «FUJITSU Scanner Control Center» affichée dans la partie droite de la barre des tâches et sélectionnez «Option».

  • Page 73: Remplacement Du Rouleau De Prise

    2. Retirez le plateau d'alimentation de l'AAD. Plateau d’alimentation de l’AAD 3. Ouvrez l'AAD en appuyant sur son bouton. Capot de l'AAD Bouton de l'AAD ATTENTION Attention, le capot de l'AAD pourrait se refermer et pincer vos doigts. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 74 4. Extrayez le rouleau de prise du scanneur. 1) Pincez les taquets du guide-papier et levez-les vers le haut pour les retirer. 2) Faites pivoter la bague du rouleau de prise dans le sens indiqué par la flèche. Bague du rouleau de prise 3) Extrayez le rouleau de prise en le soulevant dans le sens de la flèche.
  • Page 75 Assurez-vous que le rouleau de prise est bien fixé. S'il n'est pas bien fixé, il peut provoquer des bourrages papier ou d'autres problèmes IMPORTANT d'alimentation. Quand vous fixez le rouleau de prise, assurez-vous qu'il produit un «clic». "Clic" Guide d’utilisation du scanner d’images fi-4120C...
  • Page 76 7. Installation du rouleau de prise dans le scanneur. La procédure d'installation du rouleau de prise dans le scanneur est l'inverse de la procédure de retrait. 1) Faites pivoter la bague du rouleau de prise dans le sens de la flèche. Bague du rouleau de prise 2) Déplacez les taquets du guide-papier dans le sens indiqué...
  • Page 77 8. Appuyez sur le centre de l'AAD et rétablissez sa position initiale jusqu'à ce que le bouton de l'AAD se bloque. Appuyez sur le centre de l’AAD. 9. Fixez le plateau d'alimentation de l'AAD. Plateau d’alimentation de l’AAD Guide d’utilisation du scanner d’images fi-4120C...
  • Page 78 10. Remettez à zéro le compteur du rouleau de prise. • Pour Windows 98, Windows Me, Windows 2000 et Windows XP 1) Quand vous allumez le scanneur, assurez-vous que celui-ci est relié à l'ordinateur. 2) Selectionez [Imprimantes et autres périphériques] (Printers and Other Hardware) dans le Panneau de configuration (Control Panel) de votre PC.
  • Page 79 • Pour Windows 95 et Windows NT 4.0 1) Quand vous allumez le scanneur, assurez-vous que celui-ci est relié à l'ordinateur. 2) Cliquez avec le bouton droit sur l'icône «FUJITSU Scanner Control Center» affichée dans la partie droite de la barre des tâches, puis sélectionnez «Option».

  • Page 81: Dépannage

    Pour les problèmes qui ne sont pas décrits dans ce chapitre et pour plus de détails sur les erreurs, reportez-vous à l'aide du pilote de scan- IMPORTANT neur FUJITSU TWAIN32 qui se trouve sur le Setup CD-ROM. 5.1 Élimination des bourrages papier ..............66 5.2 Résolution de problèmes classiques ............. 68 5.3 Éléments à...

  • Page 82: Élimination Des Bourrages Papier

    Élimination des bourrages papier En cas de bourrage papier, suivez la procédure ci-dessous pour dégager le document bloqué. ATTENTION • Lorsque vous dégagez un document bloqué, faites attention de ne pas vous blesser. • Évitez que les cravates ou les colliers ne se prennent dans le scanneur. •...
  • Page 83 1. Retirez tous les documents du plateau d'alimentaiton de l'AAD. 2. Ouvrez l'AAD en appuyant sur son bouton. 3. Dégagez le document bloqué. 4. Appuyez sur le centre de l'AAD pour le fermer et verrouileer son bouton. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 84: Résolution De Problèmes Classiques

    Résolution de problèmes classiques Cette section décrit les problèmes qui peuvent se poser à la numérisation et explique comment les résoudre. Avant de demander qu'une réparation soit faite, consultez les organigrammes suivants. Si les solutions données dans ces organigrammes ne résolvent pas le problème, vérifiez les élé- ments mentionnés sous la rubrique "5.3 Éléments à...
  • Page 85 été utilisé? Appuyez sur un bouton du panneau de commande pour activer le scanner. Le scanner fonctionne L'afficheur reste-t-il vide même normalement. lorsque vous rallumez le scanner? Contactez le centre de service agréé du fabricant. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 86 La numérisation ne commence pas. Symptôme 3 Les documents sont-ils Chargez le document correctement chargés dans le correctement sur le plateau plateau d'alimentation de I'AAD? d'alimentation de l'AAD. Enlevez tous les documets L'AAD est-il complètement fermé? du Plaeau d'alimentation de l'AAD.
  • Page 87 Nettoyez les parties sales.(*) blanche sont-ils propres? Contactez le centre de service agréé du fabricant. *) Pour savoir comment nettoyer les parties sales, reportez-vous au "Chapitre 3, ENTRE- TIEN RÉGULIER" à la page 41. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 88 Les images sont déformées ou floues. Symptôme 6 La plaque de verre et la rayure Nettoyez les parties sales. (*) blanche sont-ils propres? Le dessus de I'AAD subit-il une N'exercez aucune pression pression ou un objet lourd a-t-il sur l'AAD et ne posez rien été...
  • Page 89 Symptôme 8 alerte après la mise sous tension du scanner. Éteignez le scanner et rallumez-le. Le scanner fonctionne L'afficheur de numéro de fonction normalement. signale-t-il une alerte? Contactez le centre de service agréé du fabricant. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 90 Une double alimentation se produit-elle souvent? Symptôme 9 Le document respecte-t-il les Numérisez des documents conditions décrites à la page acceptés par le scanner. (*1) « Précautions» de la rubrique «6.2 Qualité du papier»? Vérifiez que les conditions Lorsque la détection de double sont remplies.
  • Page 91 *3) Pour savoir comment nettoyer les coussins de séparation, reportez-vous à la rubrique "3.2 Nettoyage de l’AAD" à la page 43. *4) Pour savoir comment remplacer et fixer les coussins de séparation, reportez-vous à la rubrique "4.2 Remplacement des coussins de séparation" à la page 53. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 92 La prise des documents est souvent Symptôme 10 problématique. Le document respecte-t-il les Numérisez des documents conditions décrites à la page acceptés par le scanner. (*1) « Précautions» de la rubrique «6.2 Qualité du papier»? Déramez le document avant Les documents ont-ils été déramés de le charger ou chargez avant d'être chargés dans le moins de feuilles.
  • Page 93 *2) Pour savoir comment nettoyer l'AAD, reportez-vous à la rubrique "3.2 Nettoyage de l’AAD" à la page 43. *3) Pour savoir comment fixer les coussins de séparation, reportez-vous à la rubrique "4.2 Remplacement des coussins de séparation" à la page 53. Guide d’utilisation du scanner d’images fi-4120C...
  • Page 94 (Scanners and Cameras) du Panneau de configuration (Control Panel), puis réglez l'échelle de Choisissez [FUJITSU Scanner numérisation. Control Center] dans le menu [Démarrer] (Start) et lancez-le. Cliquez avec le bouton droit de la souris sur l'icône Scanner Control Center et sélectionnez...
  • Page 95 [Sub-scan]. Choisissez [FUJITSU Scanner Control Center] dans le menu [Démarrer] (Start) et lancez-le. Cliquez avec le bouton droit de la souris sur l'icône Scanner Control Center et sélectionnez [Options], puis réglez le paramètre [Sub-scan]. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 96: Éléments À Vérifier Avant De Contacter Le Revendeur Du Scanneur

    Vérifiez les éléments suivants avant de contacter le revendeur du scanneur. ■ Information générale Élément Constatation Modèle Exemple:fi-4120C Pour connaître le numéro de modèle, reportez- vous à la rubrique "5.4 Consultation des étiquettes du scanneur" à la page 82. Numéro de série Exemple:000001 Pour connaître le numéro de série, reportez-vous à...
  • Page 97 Carte SCSI 2940Au fabriquée par Adaptec Système d'exploitation (Windows) Applications logicielles Exemple: ScandAll 21 Exemple: Acrobat ■ Autre Élément Constatation Le document original et l'image numérisée peuvent-ils tous deux être envoyés par courriel ou par télécopie? Guide d’utilisation du scanner d’images fi-4120C...

  • Page 98: Consultation Des Étiquettes Du Scanneur

    Consultation des étiquettes du scanneur Cette section indique comment identifier les étiquettes du scanneur. ■ Emplacement des étiquettes sur le scanneur La section ci-dessous indique où se trouvent les deux étiquettes sur le scanneur. Étiquette A Étiquette B Étiquette A (exemple) : Donne des informations sur le scanneur. 2003 - 09 Étiquette B (exemple) : Énumère plusieurs normes auxquelles le scanneur est conforme.

  • Page 99: Types De Papier Et Alimentation

    6.1 Formats (dimensions) des documents ............84 6.2 Qualité du papier ....................85 6.3 Capacité maximale de chargement ..............87 6.4 Zones à ne pas perforer................... 88 6.5 Conditions de détection d'une double alimentation ........89 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 100: Formats (Dimensions) Des Documents

    Formats (dimensions) des documents Le scanneur accepte les formats de documents suivants: Sens de l’alimentation Maximum Minimum 216 (8.5 po) 356 (14 po) 53 (2.1 po) 74 (2.9 po) (Unité : mm)

  • Page 101: Qualité Du Papier

    Documents de format inférieur à A8 (Portrait) • Documents dont la largeur dépasse celle du format A4 ou format Lettre (216mm) • Documents non faits de papier comme les feuilles de tissu, les feuilles métalliques ou les transparents Guide d’utilisation du scanner d’images fi-4120C...
  • Page 102 • Lors de la numérisation de documents semi-transparents, définissez une densité claire pour éviter que l'encre ne se diffuse. CONSEIL • Pour empêcher les rouleaux de se salir, évitez de numériser des doc- uments dont de nombreuses zones sont écrites au crayon. Si vous devez absolument numériser de tels documents, nettoyez les rouleaux fréquemment.

  • Page 103: Capacité Maximale De Chargement

    A4/Lettre ou plus Legal petit Capacité de l'AAD (en nombre de pages) Grammage du papier (g/m ) Tableau de conversion du grammage papier Unité Conversion Guide d’utilisation du scanner d’images fi-4120C...

  • Page 104: Zones À Ne Pas Perforer

    Zones à ne pas perforer L'utilisation de l'AAD peut être difficile si le papier est perforé dans la zone hachurée dans la figure ci-dessous. Point de référence pour la Bord d'attaque lecture Recto Sens de l'alimentation Bord de fuite Milieu de la feuille (Unité...

  • Page 105: Conditions De Détection D'une Double Alimentation

    • La variation de la quantité de lumière transmise par les zones d'arrière-plan ne doit pas ête inférieure à 10 %. Le taux de détection de double alimentation peut diminuer en fonction du type de document et de ses caractéristiques. CONSEIL Guide d’utilisation du scanner d’images fi-4120C...
  • Page 106 35mm 26mm Impression interdite 10mm Sens de l'alimentation Perforations interdites Milieu de la feuille...

  • Page 107: Chapitre 7 Caractéristiques Du Scanneur

    Chapitre 7 CARACTÉRISTIQUES DU SCANNEUR Ce chapitre énumère les caractéristiques du scanneur. 7.1 Caractéristiques de base................. 92 7.2 Spécifications pour l'installation ..............94 7.3 Dimensions externes ..................95 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 108: Caractéristiques De Base

    Caractéristiques de base Type de scanneur Avec AAD (alimen- tateur automatique de documents) Capteur d'image CCD x 2 Recto verso Source lumineuse Deux lampes fluores- Recto verso centes à cathode froide incandescente A8 Vertical Surface de Minimum Dans l'AAD, papier numérisation de 127 g/m Maximum...
  • Page 109 *3) La capacité maximale du plateau varie en fonction de l'épaisseur du document. Pour en savoir plus, reportez-vous au "Chapitre 6, TYPES DE PAPIER ET ALI- MENTATION" à la page 83. *4) Les interfaces SCSI-2 et USB 1.1 ne peuvent pas être utilisées simultanément. Guide d’utilisation du scanner d’images fi-4120C...

  • Page 110: Spécifications Pour L'installation

    Spécifications pour l'installation Élément Spécification Dimensions (mm) Profond- Largeur Hauteur (sans plateaux d'alimen- tation et de réception) 301 (11.8 po) (6.6 po) (6.2 po) Espace requis pour 700 (27.6 po) x 400 (15.8 po) x 380 (15.0 po) l'installation P x L x H Poids (kg) 3.5 (7.7 lb) Puis-...

  • Page 111: Dimensions Externes

    7.3 Dimensions externes Dimensions externes Les dimensions externes du fi-4120C sont les suivantes. 301(11.9") 168(6.6") 355(14") (Unité : mm) Guide d’utilisation du scanner d’images fi-4120C...

  • Page 113: Glossaire

    Dans le présent manuel, fait référence à une mesure de la profondeur d'affichage. Détection de double alimentation Fonction du scanneur détectant l'alimentation accidentelle de plusieurs feuilles par l’ali- mentateur automatique. Peut être activée ou désactivée par l'opérateur. GL-1 Guide d’utilisation du scanner d’images fi-4120C...
  • Page 114 Diffusion d'erreurs Production d'images en demi-teintes (pseudo-échelle de gris) de haute qualité basée sur la binarisation de pixels en noir et blanc. La densité optique d'un pixel et celle des pixels adjacents sont totalisées, et les pixels noirs sont replacés par ordre de densité par rap- port aux pixels adjacents.
  • Page 115 Interface RS-232C Type d'interface série. Interface Connexion permettant la communication entre une partie d'un système et un autre. Par exemple, des signaux électriques sont transférés entre l'ordinateur et le scanneur par un câble d'interface. GL-3 Guide d’utilisation du scanner d’images fi-4120C...

  • Page 116: Inversion (Lecture D'image Inversée)

    Inversion (lecture d'image inversée) En mode lecture d'image inversée, les données blanches sont interprétées comme étant noires et les données noires comme étant blanches. IRAS Initialisation du matériel. Lecture du recto = Numérisation du recto Fait référence à la lecture du recto d'un document, en mode de numérisation duplex not- amment.

  • Page 117: Mode De Démarrage Manuel ( Mode De Démarrage Automatique)

    Panneau sur lequel se trouvent les indicateurs et les touches du scanneur. Le panneau de commande permet de réaliser différentes opérations telles que le chargement du document, la sélection de fonctions et le changement des options de configuration. GL-5 Guide d’utilisation du scanner d’images fi-4120C...
  • Page 118 PAPER JAM (BOURRAGE PAPIER) Message d'avertissement prévenant l'utilisateur qu'un document est coincé dans l'unité de transport ou que l’acheminement du document est désactivé en raison de l'état glis- sant de l'unité de transport. Cet avertissement s'affiche également en cas de double ali- mentation.

  • Page 119: Index

    Élimination des bourrages papier ..... 66 ......92 Surface de numérisation Enregistrement des images obtenues ........92 Type de scanner au format PDF .......... 29 ......92 Vitesse de numérisation ......32 avec Adobe Acrobat 5.0 IN-1 Guide d’utilisation du scanner d’images fi-4120C...
  • Page 120 ............. 28 Numérisation de documents recto verso . 26 Type de scanner ........92 Pilote de scanneur FUJITSU ISIS .... 15 Utilisation du pilote de scanneur ....9 Pilote de scanneur FUJITSU TWAIN32 ..9 Plaque de verre ........46 Poids ............
  • Page 121 Guide d'utilisation du scanner d'images fi-4120C P3PC-E657-01FR Date de publication : Septembre 2003 Responsable de la publication : PFU LIMITED Ce guide et l'application de numérisation ne peuvent être reproduits, en • totalité ou en partie, conformément aux lois sur le droit d'auteur.
