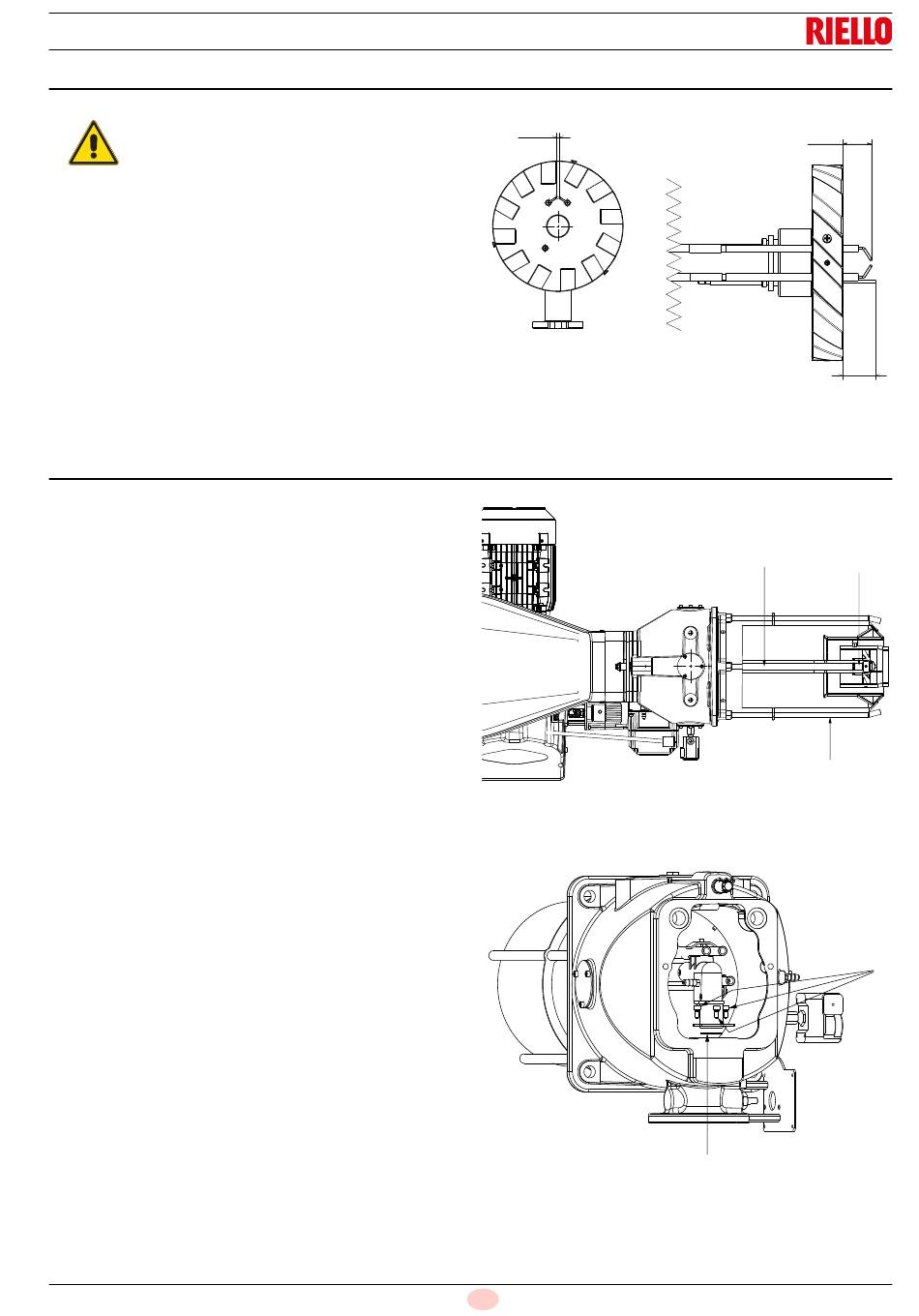

Positionnement des électrodes
Avant de fixer le brûleur à la chaudière, contrôler
que les électrodes sont positionnées comme sur
la Fig. 18, selon les dimensions indiquées.
ATTENTION
4.9
Réglage du gaz central
Comme on peut le voir dans la Fig. 19, le gaz traverse la tête de
combustion de deux manières différentes :
le gaz externe arrive des tuyaux 1) qui entourent la tête de
combustion ;
le gaz central arrive du tuyau 2), ensuite passe à travers les
plaques 3) derrière le disque de flamme.
4.9.1
Étalonnage gaz central
Le réglage d'usine pour le gaz central est avec les trous de
passage suivants du disque 1) dans la Fig. 20.
RS 68 ULX
7 mm
RS 120 ULX
10,5 mm
RS 160 ULX
8 mm
RS 200 ULX
9 mm
Si nécessaire, le modifier comme décrit au paragraphe «Plages
de travail» à la page 9 et remplacer le disque 1) comme suit :
desserrer les vis 2) ;
remplacer le disque régulateur 1) par celui fourni pour les
modèles suivants :
RS 68 ULX
8 mm
RS 120 ULX
12,4 mm
RS 160 ULX
9 mm
RS 200 ULX
12,4 mm
revisser les vis 2).
Installation
4 ± 0.5
23
F
20188099
13
± 1
31
±1
Fig. 18
20205150
2
3
1
Fig. 19
20201627
2
1
Fig. 20
20210905
