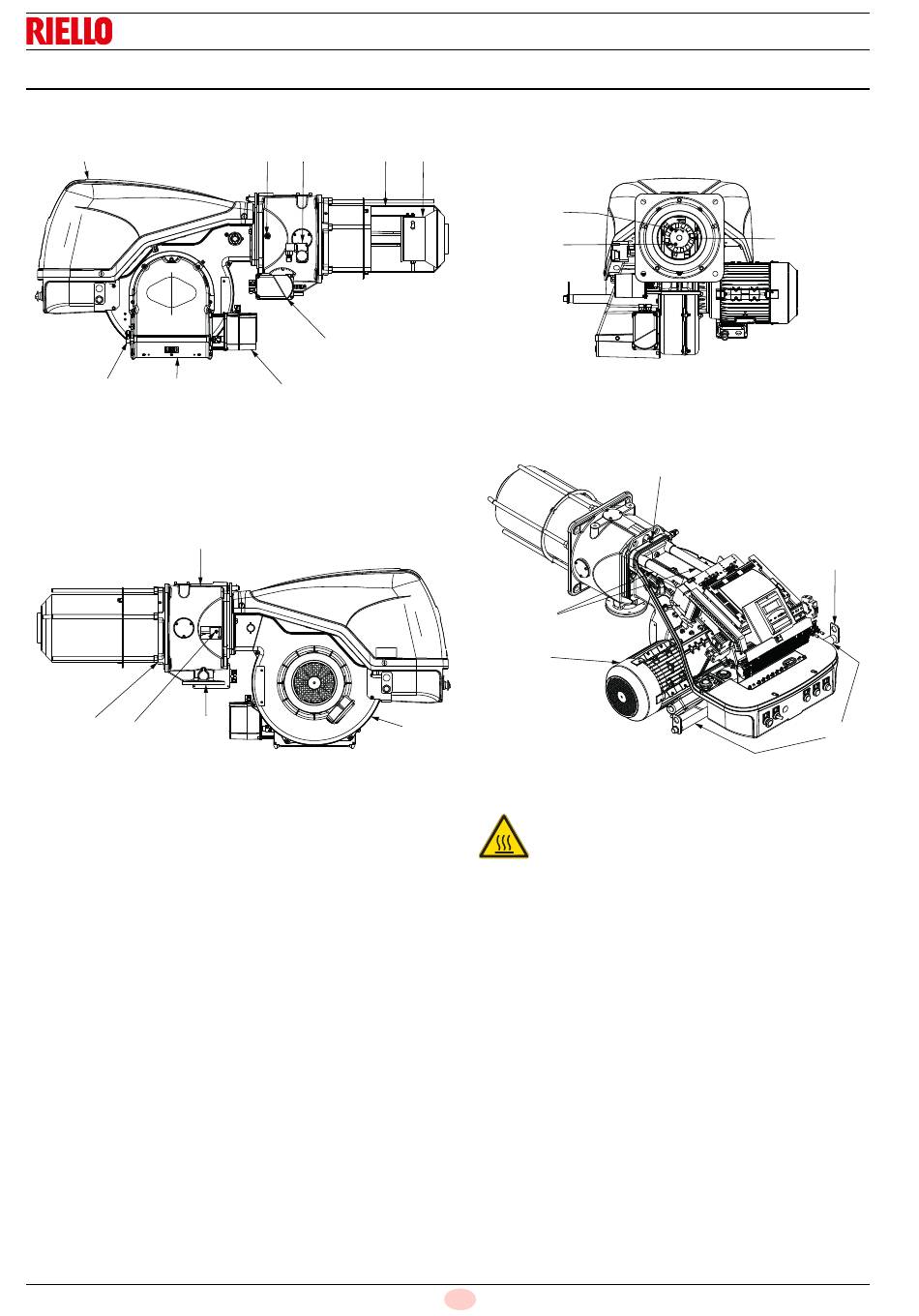

Description du brûleur
9
17
11
12
13
5
14
1
Anneaux de levage
2
Turbine
3
Moteur turbine
4
Servomoteur volet d'air
5
Prise de pression gaz tête de combustion
6
Tête de combustion
7
Électrodes d'allumage
8
Sonde d'ionisation
9
Capot tableau électrique
10 Servomoteur papillon gaz
11 Entrée air ventilateur
12 Manchon
13 Écran isolant pour fixation à la chaudière
14 Papillon de gaz
15 Obturateur
16 Vis pour mouvement de tête de combustion
17 Levier de commande volets avec échelle graduée
18 Disque de stabilité de flamme
19 Prise de pression air tête de combustion
20 Pressostat gaz seuil maximum avec prise de pression
21 Glissières pour ouverture du brûleur et inspection de la tête
de combustion
22 Rallonges pour glissières
20210905
Description technique du brûleur
19
20
6
15
10
4
2
12
7
8
21
3
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
F
20210878
18
16
1
22
Fig. 7
