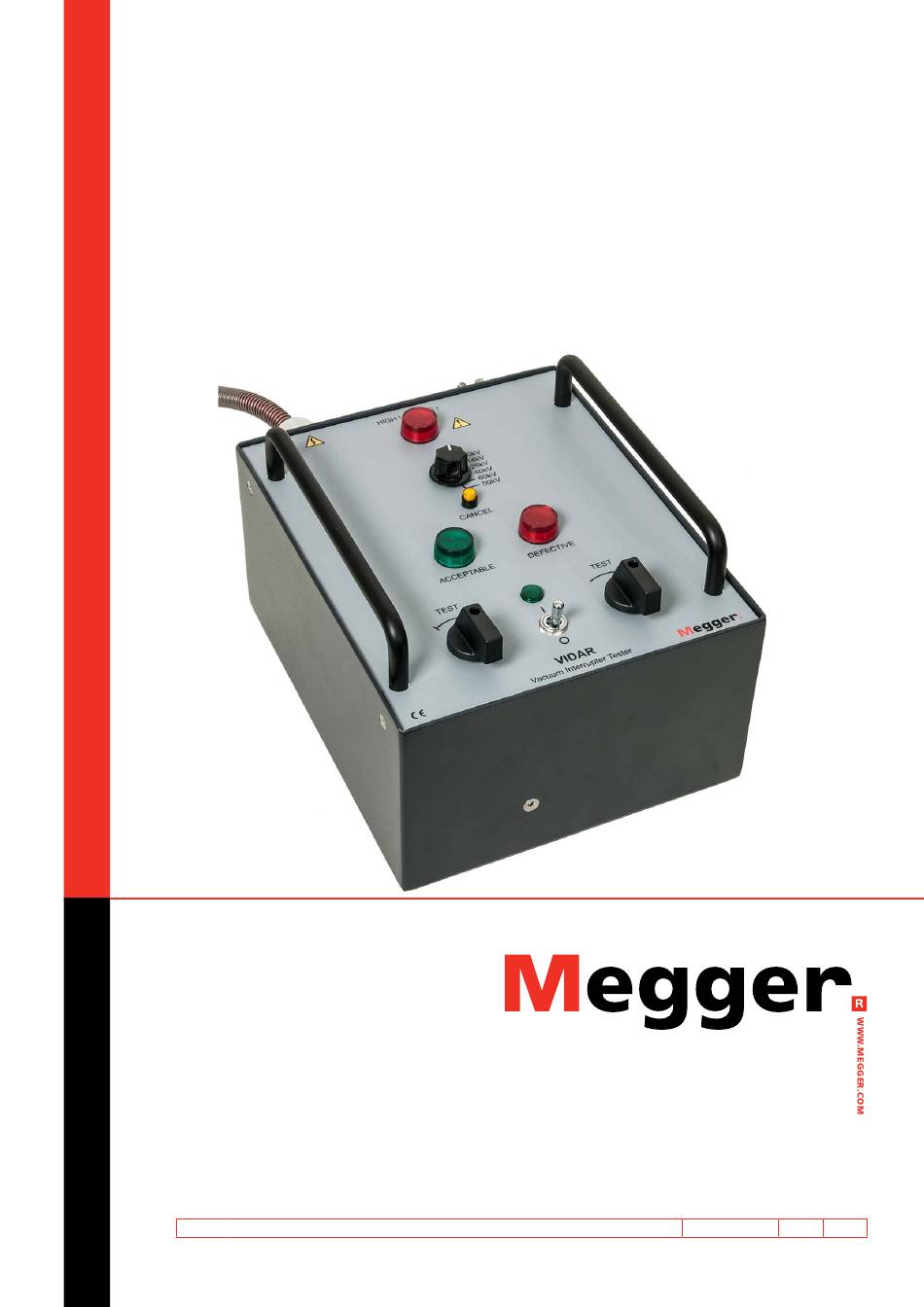

VIDAR Testeur de vide Manuel de l'utilisateur Art No. ZP-BR01F Doc. BR0152FF V04a 2019...
Page 2
2.1 Généralités ..........6 2.2 Tension de seuil de décharge ......6 3 Description de l'instrument ............. 8 4 Mode d’emploi ............10 4.1 Connexion ..........10 4.2 Déroulement de l’essai .......10 5 Dépannage ............12 6 Spécifications ............14 VIDAR ZP-BR01F BR0152FF...
Page 3
Sweden AB.. Aucune partie du présent document ne peut être reproduite ou transmise, sous quelque forme ou par quelque moyen que ce soit, à l’exception de ce qui est expressément autorisé par le contrat de licence établi avec Megger Sweden AB.. Megger Sweden AB. a fait tout son possible pour assurer l’exactitude et l’intégralité...
Page 4
N’essayez pas d’entretenir vous-mêmes le VIDAR car l’ouverture ou la dépose de couvercles peut vous exposer à des tensions dangereuses. La garantie du VIDAR cesse d’être valable si vous tentez d’entretenir vous-mêmes le VIDAR N’utilisez pas d’accessoires qui ne sont pas entendus pour être utilisés avec VIDAR.
Page 5
Déconnectez le VIDAR du réseau lorsque l’appareil est laissé sans surveillance ou n’est pas utilisé. Ne pas exposer le VIDAR à la pluie ou à l’humidité. Tous les travaux de maintenance et de réparation doivent être confiés à un personnel de maintenance qualifié..
Page 6
2.1 Généralités 2.2 Tension de seuil de décharge Le testeur de disjoncteur à vide VIDAR permet de contrôler si une décharge peut être évitée dans la La courbe représentée à la Fig. 1 montre le rapport chambre de coupure d’un disjoncteur de puissance existant entre la pression interne d’une chambre à...
Page 7
Fig. 1 Représentation de la tension de seuil de décharge en fonction de la pression régnant dans la chambre à vide. p : pression régnant : pression atmosphérique : pression max. nécessaire pour résister à l’essai de tension : tension d’interruption : tension d’essai BR0152FF ZP-BR01F VIDAR...
Page 8

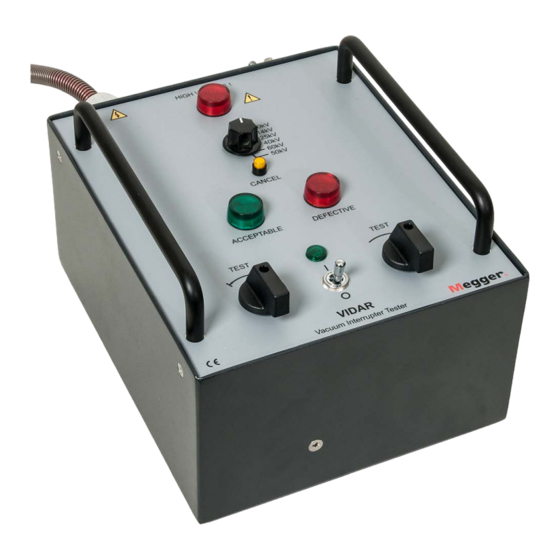

Connexion à la masse (terre). L’écrou à ailettes 12. Interrupteur à coulisse de réseau, 115 V / 230 V CA permet de relier le potentiel de terre non protégé à 70 VA, 50 - 60 Hz l’appareil de coupure. VIDAR ZP-BR01F BR0152FF...
Page 10
« ARRET ». Connectez le VIDAR conformément au para- Vérifiez que l’interrupteur général MARCHE/ graphe 4.1 (voir précédemment). ARRET du Vidar est en position ARRET et que la lampe d’avertissement Haute tension est Sélectionnez la tension de contrôle souhaitée éteinte.
Page 11
à vide c) sur l’ensemble de l’unité centrale dans le cas d’une disposition à deux chambres. Cela s’explique par le fait que le VIDAR utilise une tension continue. Dès qu’il existe une connexion de terre, les pièces chargées d’électricité statique néces- sitent environ 10 secondes pour recevoir le potentiel de la terre.
Page 12
: type OSRAM halogène 12 V, 4 W BA9S A la place, la lampe défectueuse. (BA pour douille à baïonnette), N° de commande Megger témoin jaune Sweden : 34 00020. CANCEL s’allume Insérez la nouvelle ampoule dans la douille en appuyant légèrement dessus et en la tournant dans le sens horaire.
Page 14
6 SPéCIFICATIONS Spécifications CARACTERISTIQUES VIDAR Les caractéristiques techniques sont valables pour une tension nominale d’entrée et une température ambiante de +25°C. Caractéristiques susceptibles de modifications sans préavis. Environnement Domaine d’application Cet équipement est conçu pour être utilisé dans des postes électriques...
