Affectation des broches
10.3
Plans cotés
8027273/1CZ5/2022-10-24 | SICK
Sujet à modification sans préavis

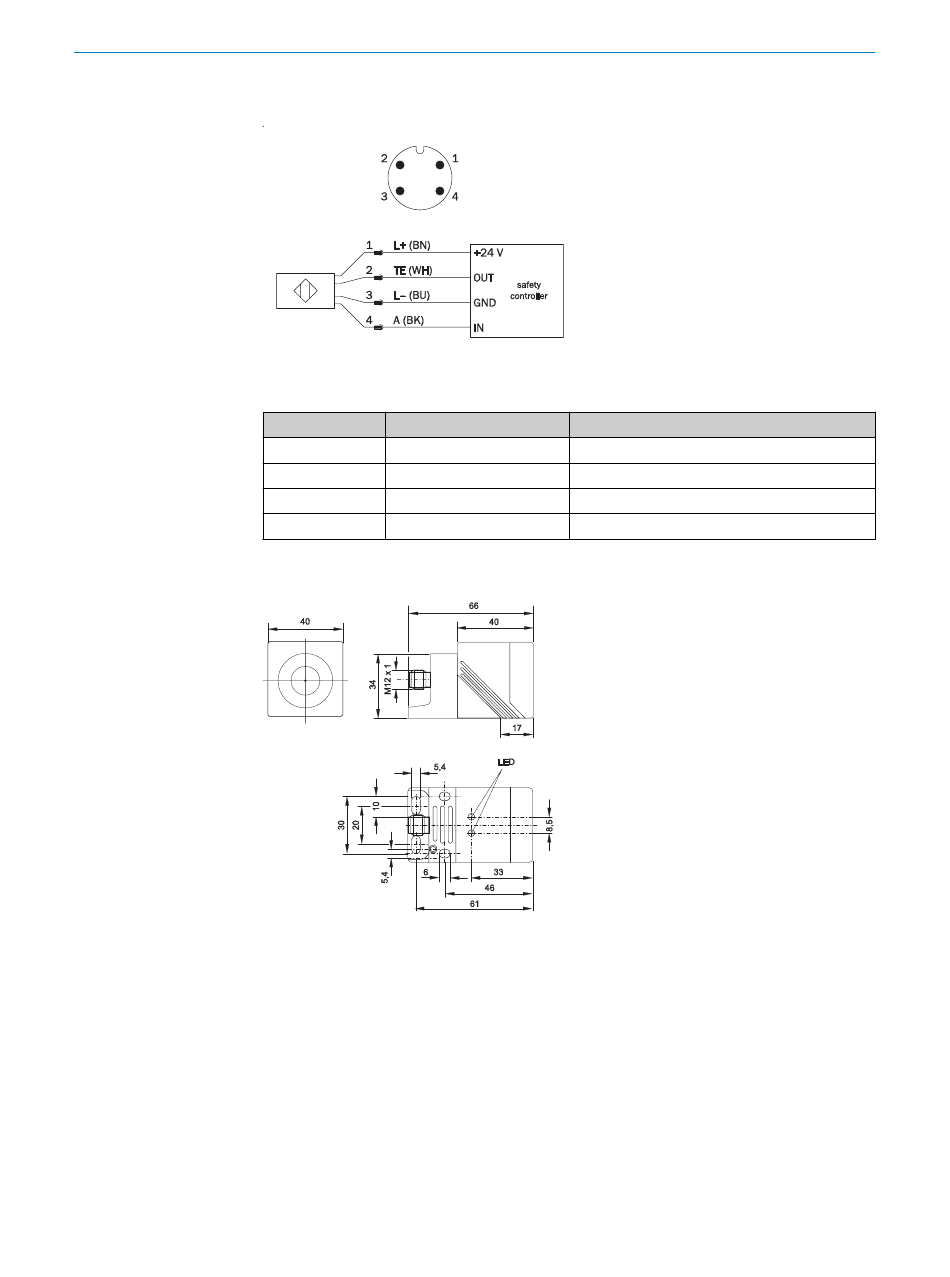

Illustration 7 : Affectation des broches et schéma de raccordement
Tableau 9 : Affectation des broches des interrupteurs de sécurité
Broche
Couleur du conducteur
1
BN (marron)
2
WH (blanc)
3
BU (bleu)
4
BK (noir)
Illustration 8 : Plan coté
CARACTÉRISTIQUES TECHNIQUES
Fonction
L+ (24 V)
Entrée d'horloge TE
L- (GND)
Sortie A
