Lisez cette notice avant de mettre en service l'appareil. Conser-
vez cette notice dans un endroit accessible à tout moment à
tous les utilisateurs.
Aidez-nous à améliorer cette notice en nous faisant part de vos
suggestions.
Téléphone : 03.87.37.53.00
Télécopie : 03.87.37.89.00
E-Mail :
info@jumo.net
H
Tous les réglages et toutes les interventions éventuellement né-
cessaires sont décrits dans cette notice. Cependant, si vous
rencontrez des difficultés lors de la mise en service de cet ap-
pareil, ne procédez en aucun cas à des manipulations inadap-
tées qui pourraient compromettre votre recours en garantie
mais prenez contact avec nos services !
JUMO GmbH & Co. KG
Adresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Allemagne
Adresse de livraison: Mackenrodtstraße 14, 36039 Fulda, Allemagne
Adresse postale: 36035 Fulda, Allemagne
Téléphone:
+49 661 6003-0
Télécopieur:
+49 661 6003-607
E-Mail:
mail@jumo.net
Internet:
www.jumo.net
JUMO Régulation SAS
Actipôle Borny, 7 rue des Drapiers, B.P. 45200
57075 Metz - Cedex 3, France
Téléphone :
+33 3 87 37 53 00
Télécopieur :
+33 3 87 37 89 00
E-Mail :
info@jumo.net
Internet :
www.jumo.fr
JUMO AUTOMATION S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18, 4700 Eupen, Belgique
Téléphone :
+32 87 59 53 00
Télécopieur :
+32 87 74 02 03
E-Mail :
info@jumo.be
Internet :
www.jumo.be
JUMO Mess- und Regeltechnik AG
Laubisrütistrasse 70, 8712 Stäfa, Suisse
Téléphone :
+41 44 928 24 44
Télécopieur :
+41 44 928 24 48
E-Mail :
info@jumo.ch
Internet :
www.jumo.ch
1 Introduction / Utilisation
Les thermostats pour montage en saillie de la série ATH sont utilisés en tant que :
■ Régulateur de température (TR)
■ Contrôleur de température (TW)
■ Limiteur de température de sécurité (STB).
■ Contrôleur de température de sécurité STW (STB)
■ Test suivant:
- DIN EN 14597
- Directive 97/23/CE concernant les équipements sous pression
(uniquement ATH-20 et ATH-70)
H
Les thermostats pour montage en saillie de la série ATH répondent à
la norme VDE 0631.
Sécurité
Propriétés physiques et toxicologiques des matières en cas de rupture du
système de mesure :
Valeur fin d'échelle
Réac-
Risque d'explosion
tion
et d'incendie
dange-
Tempéra-
reuse
ture
d'inflam-
mation
°C
remplissage liquide
≥ +200°C
< +200°C
non
+355°C
≥ +200°C ≤ +350°C
non
+490°C
remplissage gaz
≥ +400°C ≤ +500°C
H
1
En cas de rupture du système de mesure, le liquide de remplissage
peut s'écouler. En cas de risque pour la santé lors d'action de courte
durée et de concentration brève, par ex. rupture du système de mesure,
il n'existe pas actuellement de mesure restrictive des pouvoirs publics.
Incom-
Données
pati-
toxicologiques
ble à
Limites
irri-
dange-
toxi-
l'eau
d'explo-
tant
reux
que
sion
pour la
Vol.%
santé
1
0,6 - 8
oui
oui
non
1
- -
oui
oui
non
non

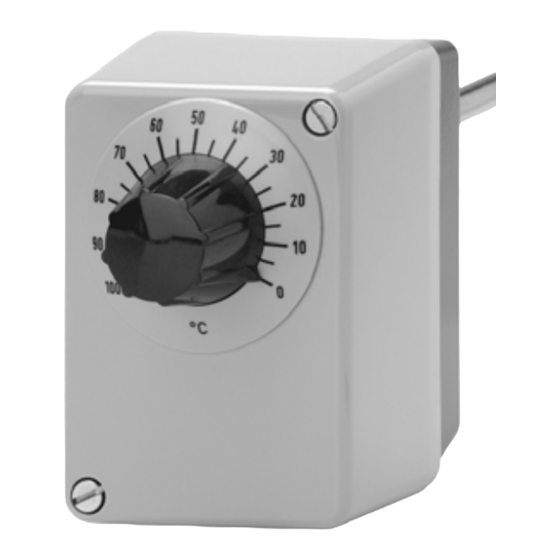

Thermostats pour montage ensaillie
2 Identification de l'appareil /
Explication du type
Désignation
ATH - . .
ATH
Thermostat pour montage en sailie avec microrupteur
-10
Régulateur de température (TR) avec contact inverseur
-20
Contrôleur de température (TW) avec contact inverseur
-20
Contrôleur de température de sécurité STW (STB),
avec contact inverseur
-70
Limiteur de température de sécurité (STB),
avec contact à ouverture et réarmement manuel
Plaque signalétique
(Ex. échantillon)
( 1 )
( 2 )
( 3 )
( 4 )
( 1 ) Type / Température boîtier max. / Indice de protection
( 2 ) Code de commande
( 3 ) Plage de réglage / Pouvoir de coupure / Numéro d'article/
Numéro de fabrication
( 4 ) Marque d'homologation / Schéma de raccordement
( 5 ) Semaine de fabrication
( 6 ) Année de fabrication
Série ATH
B 60.3021.0
Notice de mise
en service
07.08/00073783
( 5 )
( 6 )
