Réglage de la machine
2.6 Mesure de l'origine pièce
...
Remarque
Décalages d'origine réglables
La sélection des décalages d'origine peut être définie de différentes manières.
L'affichage des touches logicielles correspondantes est dynamique et correspond au nombre
de décalages d'origine paramétrables réalisés.
Veuillez observer les indications du constructeur de la machine-outil.
72

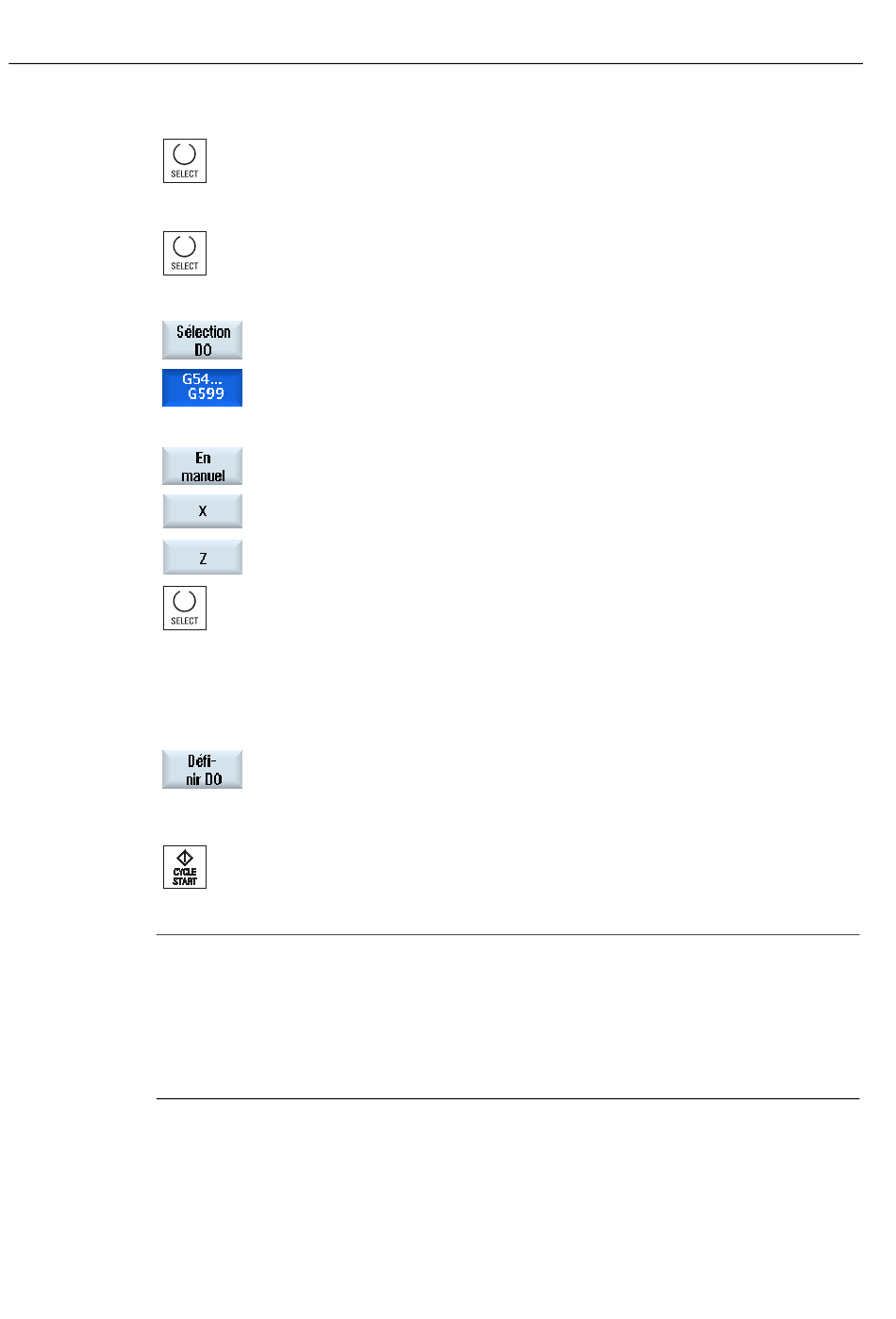

3. Sélectionnez "Mesure seule" si les valeurs mesurées doivent
uniquement être affichées.
-OU-
Sélectionnez le décalage d'origine dans lequel devra être mémorisée
l'origine (par ex. le décalage de base).
- OU -
Appuyez sur la touche logicielle "Décal. origine" et, dans la fenêtre
"Décalage d'origine – G54 ... G599", sélectionnez le décalage d'origine
dans lequel devra être mémorisé le point d'origine, puis appuyez sur la
touche logicielle "En manuel".
Vous retournez à la fenêtre de mesure.
4. Avec les touches logicielles, choisissez le sens de déplacement axial
dans lequel vous souhaitez accoster la pièce en premier.
5. Choisissez le sens de mesure (+ ou -) dans lequel vous allez accoster
la pièce
Pour Z0, il n'est pas possible de sélectionner le sens de mesure.
6. Introduisez en X0, Y0 ou Z0 la consigne de position de l'arête de la
pièce que vous voulez accoster.
La consigne de position est, par exemple, la cote de l'arête de la
pièce, telle qu'elle figure dans le dessin représentant cette dernière.
7. Pour mesurer le point d'origine de la pièce manuellement, accostez
l'arête de la pièce avec l'outil et appuyez sur la touche logicielle
"Définir DO".
-OU-
Pour mesurer automatiquement l'origine de la pièce, amenez le
palpeur de pièce à proximité de l'arête que vous souhaitez mesurer et
appuyez sur la touche <CYCLE START>.
