D. Prolongement de l'âtre
Le prolongement de l'âtre n'est pas nécessaire pour ces
modèles. Se référer à la section 3 pour les dégagements
et les informations concernant les restrictions relatives aux
revêtements de sol en vinyle.
Majestic • MER36N, MER36L, MER42N, MER42L Manuel d'installation • 2595-980DFR • 11/23
68
E. Dimensions de la façade décorative pour
la finition
Seules des façades décoratives certifiées pour cet appareil peuvent
être utilisées. Veuillez contacter votre concessionnaire pour obtenir
une liste détaillée des façades décoratives pouvant être utilisées.
Types de montage de la façade décorative
•
Ajustement intérieur comme indiqué à la figure 10.11. La façade
décorative s'adapte à l'intérieur de l'ouverture de l'appareil.
•
Ajustement superposé comme indiqué dans la figure 10.12.
La façade décorative est installée sur le matériau de finition.
REVÊTEMENT
DE FINITION
INCOMBUSTIBLE
152 MM
ÉPAISSEUR
MAXIMALE
FAÇADE DE BARRIÈRE DÉCORATIVE
Matériaux de finition incombustible entre 25 et 152 mm d'épaisseur.

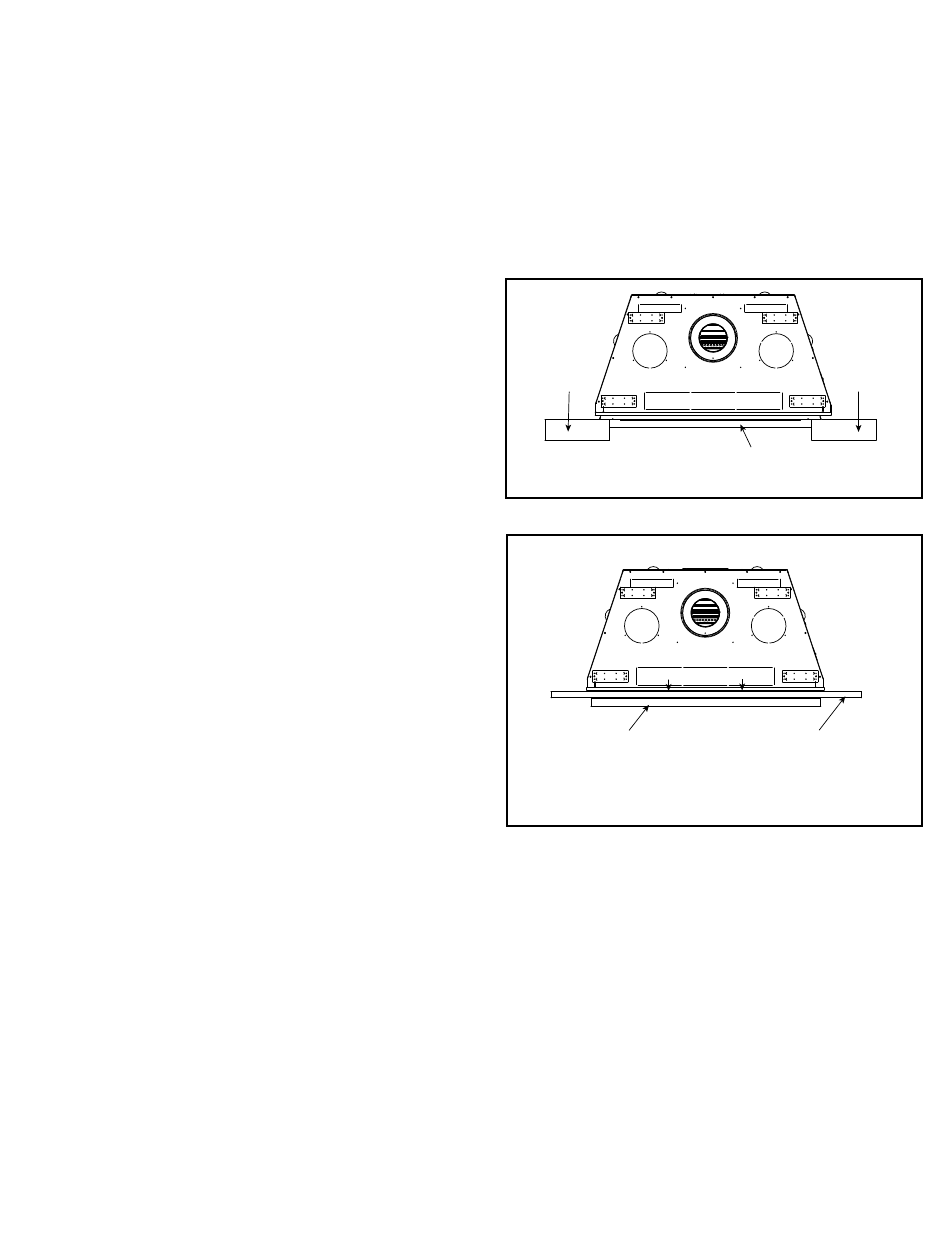

Figure 10.11 Façade décorative à ajustement intérieur
FACE AVANT DU FOYER
FAÇADE DE BARRIÈRE
DÉCORATIVE
Matériau de finition d'une épaisseur maximale de 25 mm.
Arrêtez le matériau de finition au ras de l'ouverture.
Figure 10.12 Façade décorative à ajustement superposé
Méthodes de finition de la façade décorative
1. Le matériau de finition est installé jusqu'à l'ouverture de
l'appareil.
A. Matériau de finition d'une épaisseur de 25 mm ou moins :
Utiliser avec les façades à ajustement superposé. Les bandes
de finition ne sont pas nécessaires. Voir la figure 10.13.
B. Finition d'un matériau d'une épaisseur de 0 à 152 mm :
Utilisez cette méthode avec les façades à ajustement
intérieur. Les bandes de finition ne sont pas nécessaires.
Voir la figure 10.14.
2. Bandes de finition requises. Expédié avec l'appareil. Voir la
figure 10.16.
A. Matériau de finition d'une épaisseur de 1 à 152 mm : Utilisez
cette méthode avec des façades à chevauchement installées
comme un ajustement intérieur. Voir la figure 10.15.
Un tableau indiquant l'option d'ajustement (chevauchement ou
intérieur) pour chaque façade décorative disponible pour cet
appareil est inclus pour chaque méthode de finition (1.A, 1.B, 2.A).
REVÊTEMENT
DE FINITION
INCOMBUSTIBLE
152 MM
ÉPAISSEUR
MAXIMALE
25,4 mm
REVÊTEMENT DE FINITION
INCOMBUSTIBLE MAX
(BORD SUPÉRIEUR)
