Installation et mise au point de l'appareil
ATTENTION! Risque d'incendie! NE PAS ranger les manuels d'instructions à l'intérieur de la cavité du foyer.
Des températures élevées pourraient provoquer un incendie.
INSTALLATEUR : Laissez ce manuel avec l'appareil et non à l'intérieur de celui-ci.
CLIENT : Conservez ce manuel pour pouvoir le consulter ultérieurement. Ne le conservez pas à l'intérieur
de l'appareil.
AVIS : NE PAS jeter ce manuel!
Modèles :
Cet appareil peut être installé en tant qu'équipement
d'origine dans une maison préfabriquée (États-Unis
seulement) ou maison mobile. Il doit être installé
en conformité avec les instructions du fabricant
et les normes Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280 aux
États-Unis ou les normes d'installation pour maisons
mobiles, CAN/CSA Z240 Séries MH, au Canada.
Cet appareil ne peut être utilisé qu'avec le(s) type(s)
de gaz indiqué(s) sur la plaque signalétique. Cet
appareil ne peut être converti pour être utilisé avec
d'autres gaz, sauf si un ensemble certifié est utilisé.

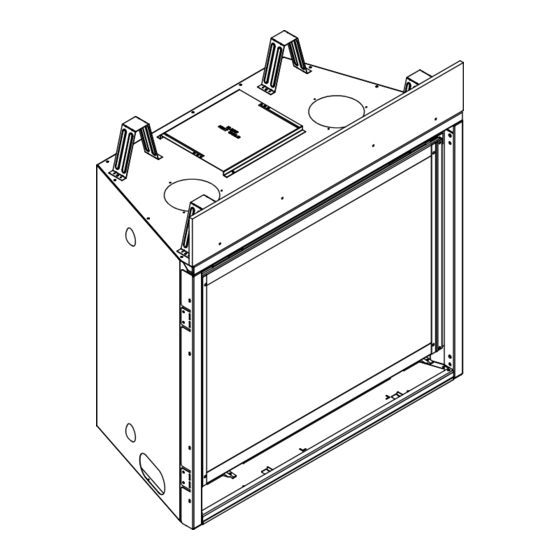

Majestic • MER36N, MER36L, MER42N, MER42L Manuel d'installation • 2595-980DFR • 11/23
Manuel d'installation
AVERTISSEMENT :
DANGER D'INCENDIE OU D'EXPLOSION
Ne pas se conformer exactement aux
avertissements de sécurité pourrait causer
de sérieuses blessures, la mort, ou des
dommages matériels.
• NE PAS entreposer ni utiliser de l'essence
ou d'autres vapeurs ou liquides inflammables
à proximité de ce foyer ou de tout autre appareil.
• Ce que vous devez faire si vous sentez une
odeur de gaz
- NE PAS tenter d'allumer tout appareil.
- NE PAS toucher les interrupteurs électriques.
NE PAS utiliser de téléphone à l'intérieur.
- Quittez le bâtiment immédiatement.
– Appelez immédiatement votre fournisseur de gaz
à partir du téléphone d'un voisin. Veuillez suivre
les instructions de votre fournisseur de gaz.
– Si vous ne pouvez pas joindre votre fournisseur
de gaz, appelez les pompiers.
• L'installation et l'entretien doivent être effectués
par un installateur qualifié, une agence de service,
ou le fournisseur de gaz.
DANGER
LA VITRE CHAUDE PEUT
CAUSER DES BRÛLURES.
NE TOUCHEZ PAS LA VITRE
Une barrière conçue pour réduire les risques de
brûlure au contact de la vitre chaude est fournie
avec cet appareil et doit être installée en vue de
protéger les enfants et autres personnes à risque.
La façade décorative doit être commandée séparément lors de
l'achat de l'appareil. Voir la Section 3.B.
JUSQU'À CE QU'ELLE
SE REFROIDISSE.
NE LAISSEZ JAMAIS
UN ENFANT
TOUCHER LA VITRE.
1
