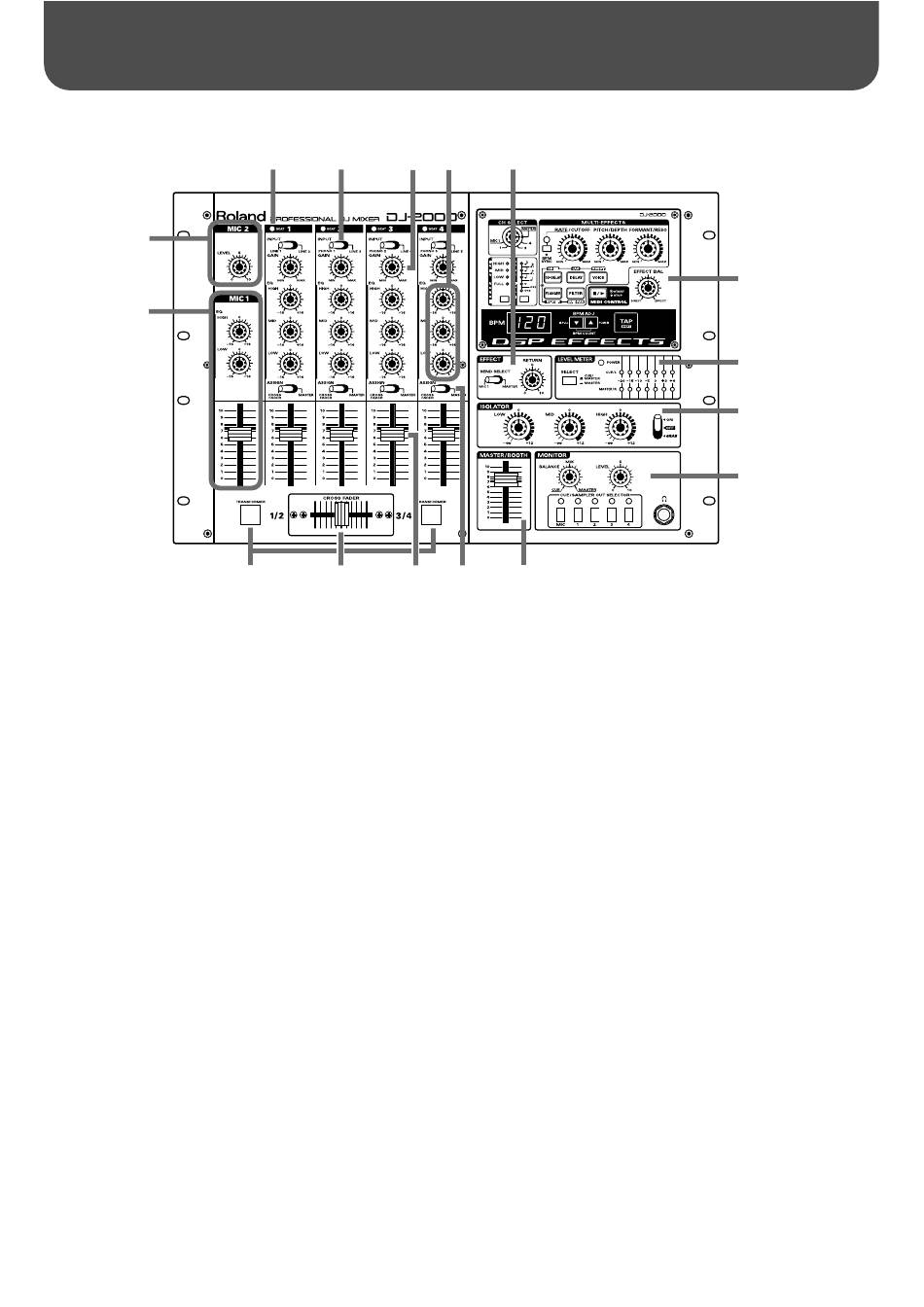

Fonctions et différentes sections de la console
Canaux/Section Master
2
1
Canaux
Entrées micros
1. MIC 1
EQ (égaliseurs)
● HIGH : réglage des aigus
● LOW : réglage des graves
Fader (MIC 1)
Règle le volume de l'entrée MIC 1 (ne concerne pas
l'entrée MIC 2)
2. MIC 2
LEVEL
Règle le volume de l'entrée MIC 2.
* Les entrées MIC 1 et MIC 2 sont réservées aux micros.
N'y branchez aucun autre appareil.
Entrées niveau ligne 1 à 4
3. indicateur BEAT
S'allume à chaque pulsation rythmique, et permet de
visualiser le tempo et la synchronisation du signal.
* Si le signal est trop fort, ce témoin reste allumé en
permanence. S'il est trop faible, il ne s'allume pas.
Utilisez alors le réglage de GAIN pour ramener le
niveau d'entrée à une valeur convenable.
4. Sélecteur d'entrée INPUT
Permet d'affecter chaque canal au type d'appareil qui lui
est relié (p. 8).
● Canal 1 : LINE 1 ↔ LINE 2
● Canal 2 : PHONO 1 ↔ LINE 3
● Canal 3 : PHONO 2 ↔ LINE 4
● Canal 4 : PHONO 3 ↔ LINE 5
6
3
4
5 6
9
10
11
7
14
8
5. GAIN
Permet le réglage de sensibilité d'entrée et par conséquent
d'ajuster chaque voie au niveau de travail optimal.
6. EQ (Égaliseurs)
● HIGH : Règle la bande des hautes fréquences
● MID : Règle la bande des fréquences medium
● LOW : Règle la bande des basses fréquences
7. Sélecteur ASSIGN
Permet de choisir l'adressage de chaque voie.
8. FADER
Permet de régler le niveau de sortie de chaque voie.
9. CROSS FADER
En déplaçant ce fader vers la gauche, on dirige vers la
sortie le son des canaux 1 et 2. En le déplaçant vers la
droite, on passe progressivement au son des canaux 3 et
4. En position centrale les deux parties sont à égalité.
* Ce Cross Fader est remplaçable, c'est-à-dire que si ses
performances se dégradent et qu'il occasionne du bruit
ou des crachottements, vous pouvez lui substituer un
Cross Fader optionnel de référence CFX–1. Lors du
remplacement, veillez impérativement à ce que
l'appareil soit bien éteint (p. 20).
10. Boutons TRANSFORMER
Ces boutons permettent de mixer instantanément le son
des canaux 1/2 et 3/4 du Cross Fader.
Quand le Cross Fader est du côté 1/2 l'appui sur le
bouton TRANSFORMER 3/4 provoque un mélange
instantané et à égalité du son du canal 3/4 avec celui du
canal 1/2 (et réciproquement pour le bouton
TRANSFORMER du côté opposé).
16
12
13
15
