Le câblage adéquat d'un branchement symétrisé
Vérifiez que le raccordement à la masse de l'alimentation
est correct, et qu'il est correctement branché, même si
vous utilisez un adaptateur secteur pour connecter des
prises à 2 fiches.

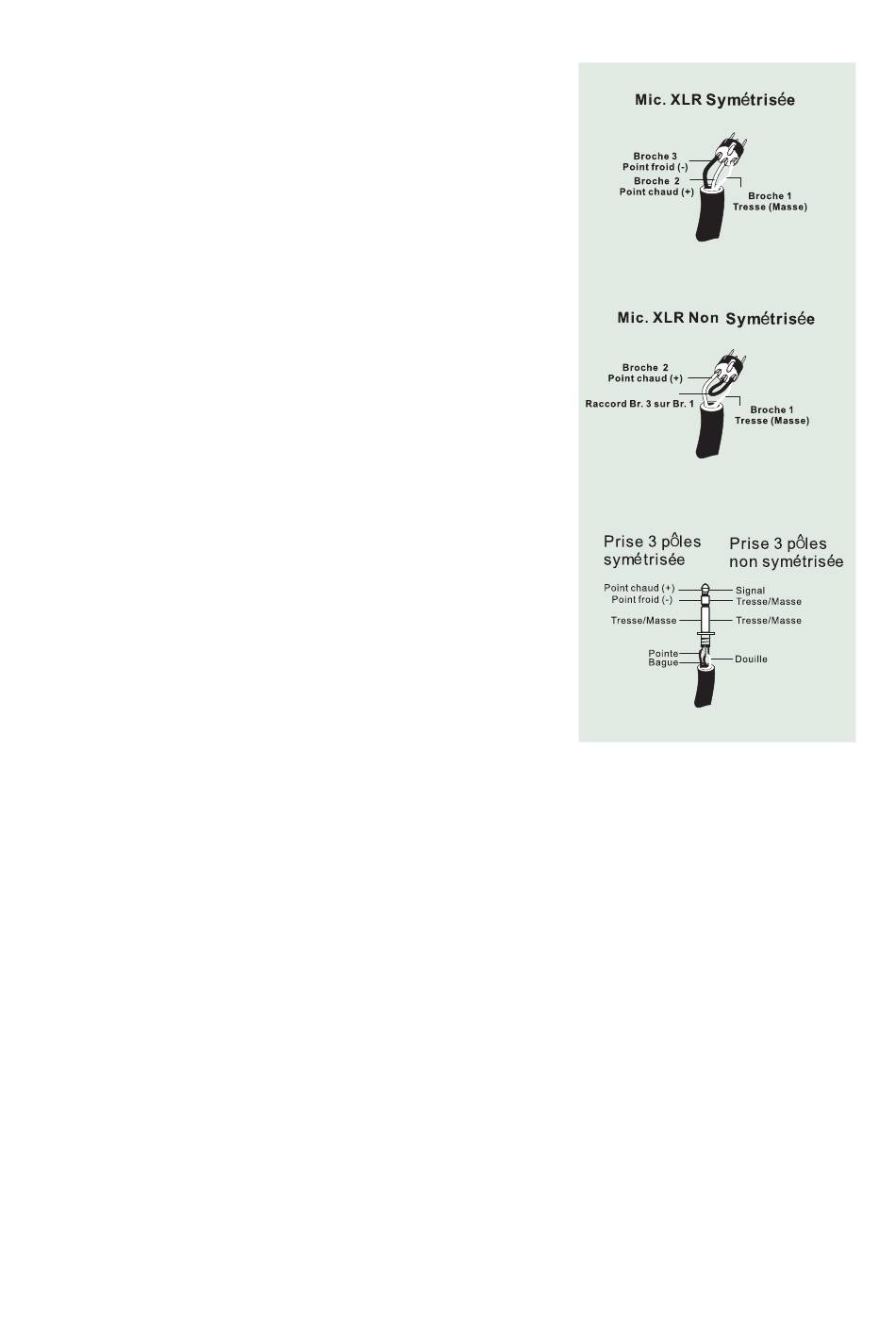

Connectez toujours la broche de masse (broche 1 d'une
XLR) du côté de l'appareil de destination (entrée) et
déconnectez cette broche de l'unité source (sortie). Ceci
évitera de créer un bouclage de masse entre le signal et
la masse secteur. N'utilisez que la masse secteur, car
elle a toujours une résistance plus faible et une meilleure
efficacité que la masse du signal.
La masse du secteur et la masse du signal doivent être
clairement identifiées. N'utilisez que l'une d'entre elles
comme branchement de masse, de préférence celle du
secteur. Toutefois, pour un Microphone, les deux masses
peuvent être reliées, puisqu'il n'y a pas d'alimentation
secteur.
Si vous entendez des ronflements, une des raisons
probables est sûrement un mauvais raccordement à la
masse du système. Si vous ne trouvez pas le problème,
essayez de relier la broche de masse des connecteurs
d'entrée. Si le bruit n'est pas réduit ou éliminé, vérifiez la
masse secteur.
Lorsque vous utilisez des équipements en rack et qu'ils
sont éloignés d'une certaine distance, vérifiez la masse
secteur entre les racks et la distribution du courant en
étant assisté d'un électricien qualifié. Vérifiez qu'il n'y a
qu'un seul point de mise à la masse pour l'ensemble du
système audio (ou du système vidéo) connecté.
NdT. : "TRS" signifie Tip (Pointe), Ring (Bague), Sleeve (Douille)
